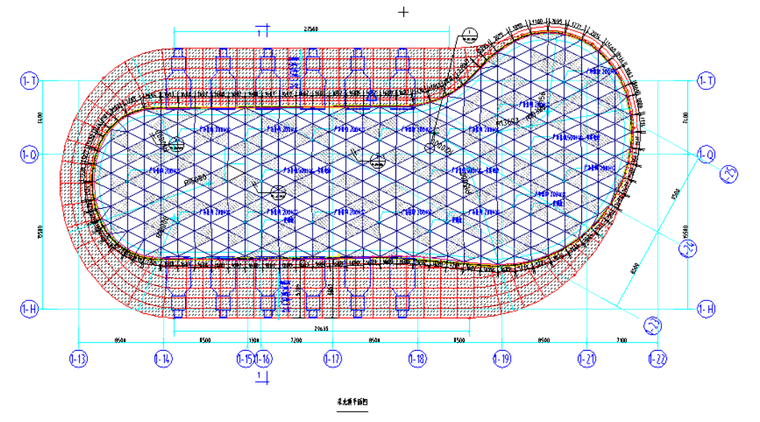

本工程采光顶为曲面冠状穹顶，平面由弧线与直线段构成不规则形状，其龙骨为单层钢网壳结构，网壳长约55m，最大跨度23m，结构由矩管（或箱型梁）杆件体系交错形成三角形网格。整个网壳结构由网壳周圈的环梁通过钢柱支撑在下部的混凝土框架上。钢构件均采用热浸锌矩管或方管，其中钢柱与网壳环梁杆件截面为□250×250×8，网格杆件截面为□250×100×8，柱间斜支撑及平面外斜支撑为截面为□150×150×4。下部框架结构顶标高31.6m，钢柱高1.8m，采光顶结构最高点标高为37.2m。钢柱通过后植化学锚栓固定于下部混凝土框架梁上，网壳环梁与钢柱及网壳杆件节点为全焊接连接。钢结构所有杆件材质均为Q235B。钢结构总量130t。结构设计使用年限50年。
