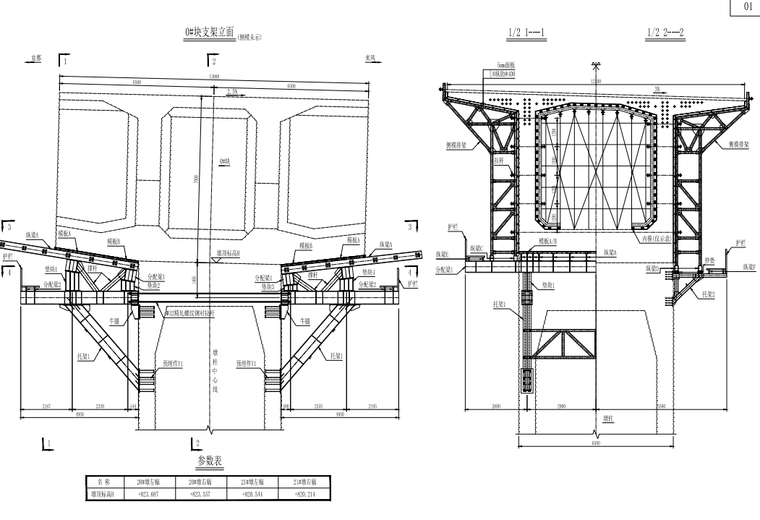

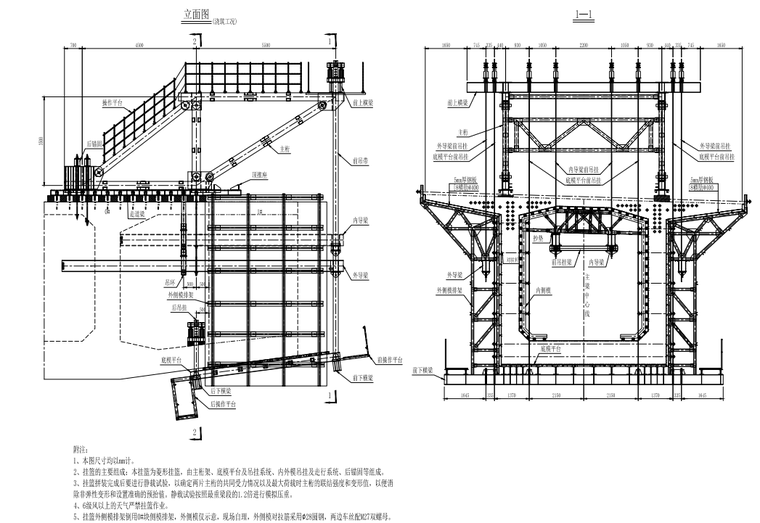

特大桥连续刚构跨度采用65m+120m+65m，采用双幅布置。主墩承台采用矩形承台，承台尺寸为10.5X10.5X4.5m，每个承台下布置4根2.5m嵌岩桩，主墩20#墩桩长44m，21#墩桩长15m。主墩高度为62~66m，主墩截面尺寸为6.0X6.5m。主梁桥面宽12.5m，底宽为6.5m，悬臂宽度3m，悬臂根部桥面厚度0.7m，悬臂翼缘板厚0.2m。主墩处梁高7m，跨中梁高3m，顶板厚度0.3m，底板厚度从1.5m~0.32m均匀变化，腹板厚度有0.5m、0.7m两种厚度，在9#节段设置过渡段均匀变化。0#块长度13m，边跨直线段长度4m，悬浇节段长度3.5~4.5m，合拢段长度2m，单个挂篮悬浇13个节段。箱梁浇筑分段长度依次为:13.0m长0号段+4X3.5m+4X4.0m+5X4.5m，边、中跨合拢段均长2.0m，边跨现浇段长3.84m。1#节段为悬浇最重节段，重量为166.4t。
