省道及农村公路交通安全项目双石包桥新建工程施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-12-15
  • 资料类型:RAR
  • 资料大小: 4.56 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
省道及农村公路交通安全项目双石包桥新建工程施工图纸
新建一座1-13m现浇板式桥梁。桥梁方案为:上部结构采用1孔13m钢筋混凝土现浇板,下部结构采用U型桥台,扩大基础;桥梁与冲沟交角为90°;桥梁全宽12.0m,行车道净宽11.0m,两侧各设置0.5m墙式护栏。

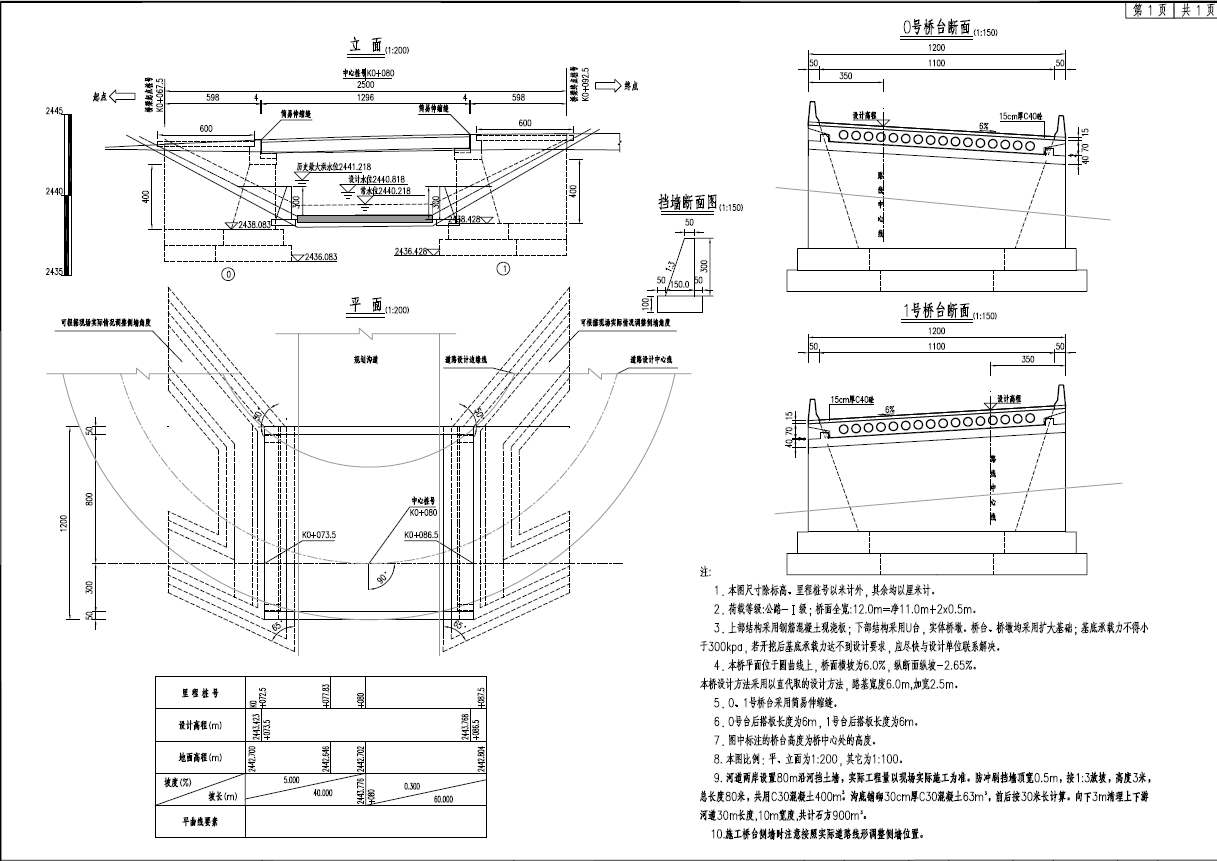

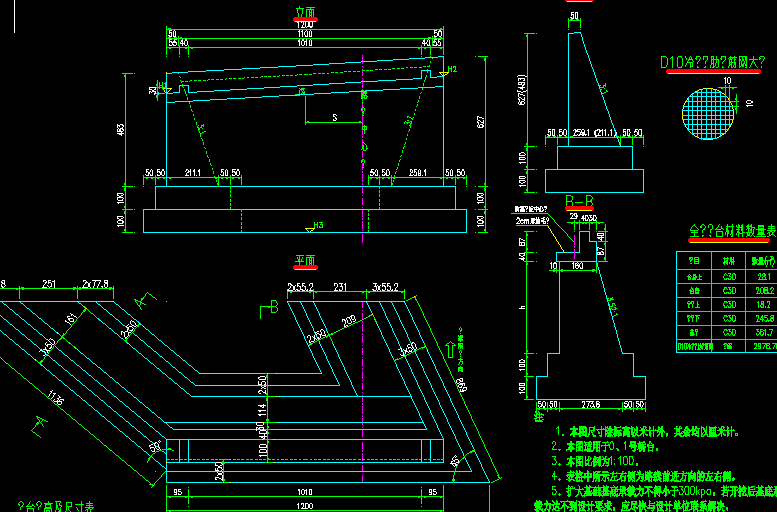

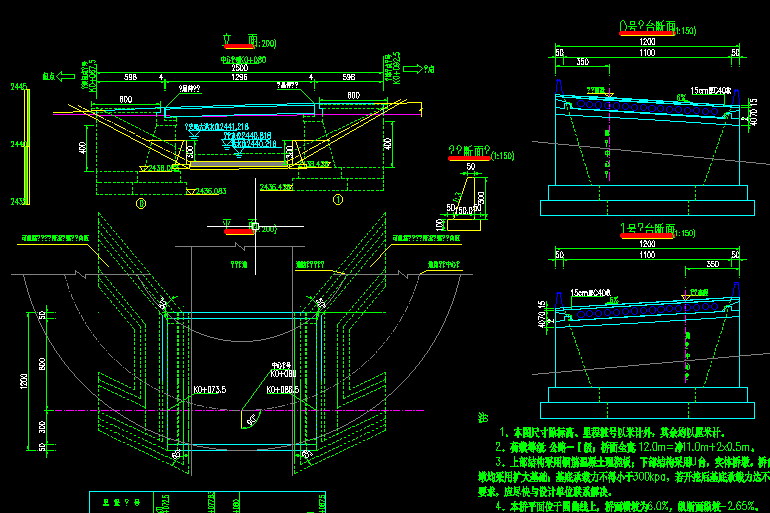

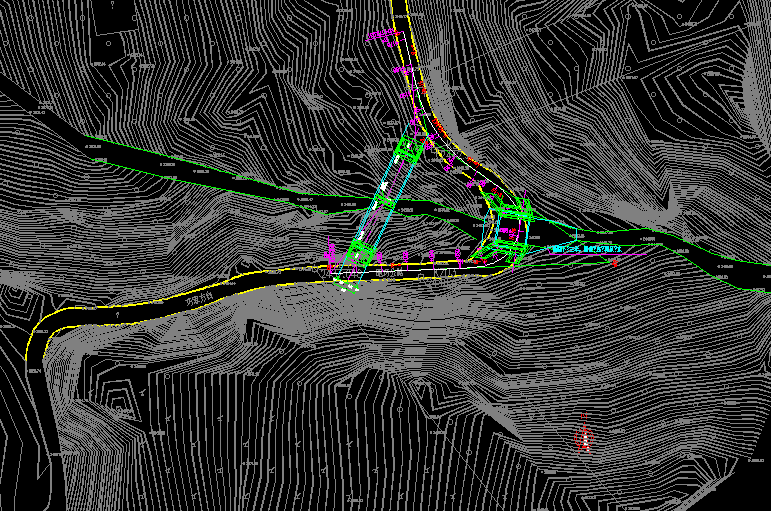

桥位平面图、桥型布置图、基础坐标图、标准横断面图、现浇板一般构造图、现浇板钢筋构造图、抗震锚栓构造图、桥台一般构造图、桥台台帽钢筋构造图、桥台挡块钢筋构造图、桥面现浇层钢筋构造图、墙:式护栏钢筋构造图、泄水管布置及构造图、搭板钢筋构造图、标志、标牌设计图
资料截图
  • 省道及农村公路交通安全项目双石包桥新建工程施工图纸
  • 省道及农村公路交通安全项目双石包桥新建工程施工图纸
  • 省道及农村公路交通安全项目双石包桥新建工程施工图纸
