5×30m预应力混凝土简支箱型梁桥毕业设计(含图纸)
桥面跨径及桥宽
标准跨径:30m。
主梁全长:采用4cm伸缩缝,预制梁长为29.96m。
计算跨径:相邻支座中心距取29m。
桥面宽度:10m(净7+2×1.5m人行道)
设计荷载
公路-Ⅰ级荷载;人群荷载:3.5 ;人行道重力取 ;设计车速:60km/h;设计洪水频率:1/100;桥梁纵坡:0.0%;桥梁横坡:双向2.0% ;安全等级:二级;场地类型:中硬土;地震基本烈度:8度;地震动峰值加速度:0.2g。

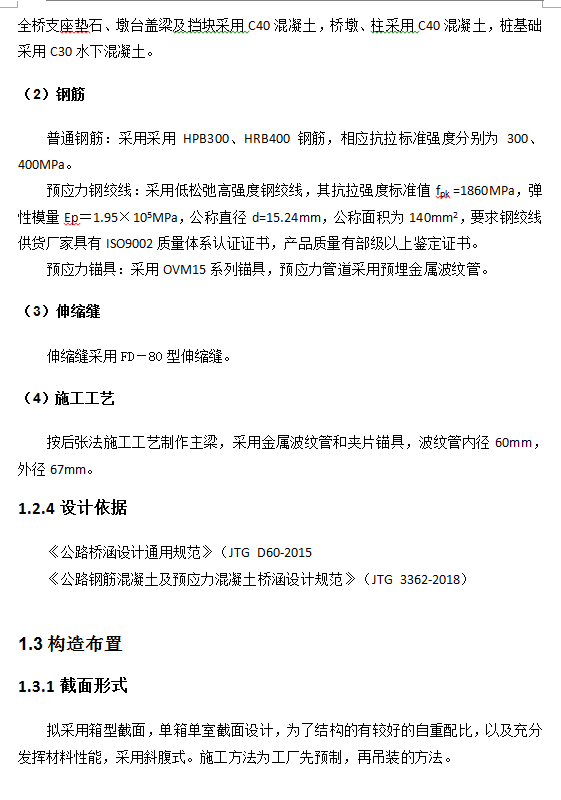

截面形式
拟采用箱型截面,单箱单室截面设计,为了结构的有较好的自重配比,以及充分发挥材料性能,采用斜腹式。施工方法为工厂先预制,再吊装的方法。

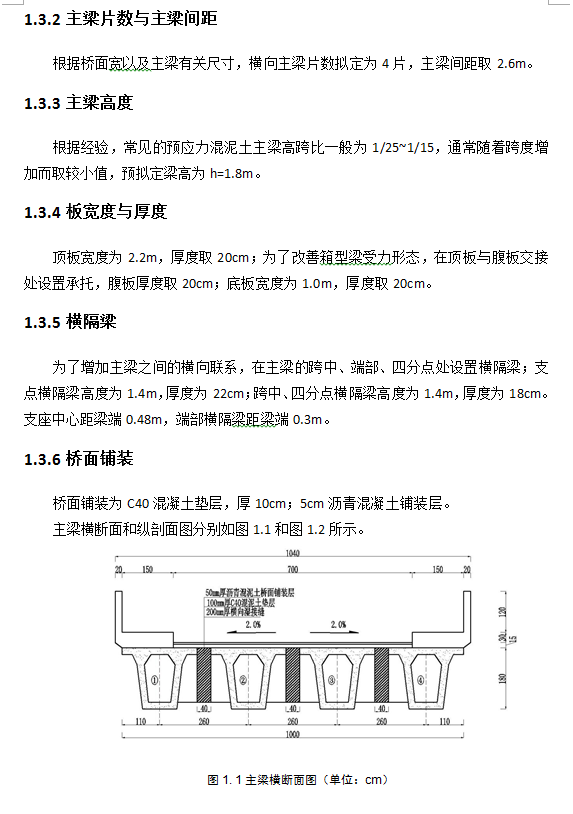

主梁片数与主梁间距
根据桥面宽以及主梁有关尺寸,横向主梁片数拟定为4片,主梁间距取2.6m。
主梁高度
根据经验,常见的预应力混泥土主梁高跨比一般为1/25~1/15,通常随着跨度增加而取较小值,预拟定梁高为h=1.8m。
板宽度与厚度
顶板宽度为2.2m,厚度取20cm;为了改善箱型梁受力形态,在顶板与腹板交接处设置承托,腹板厚度取20cm;底板宽度为1.0m,厚度取20cm。

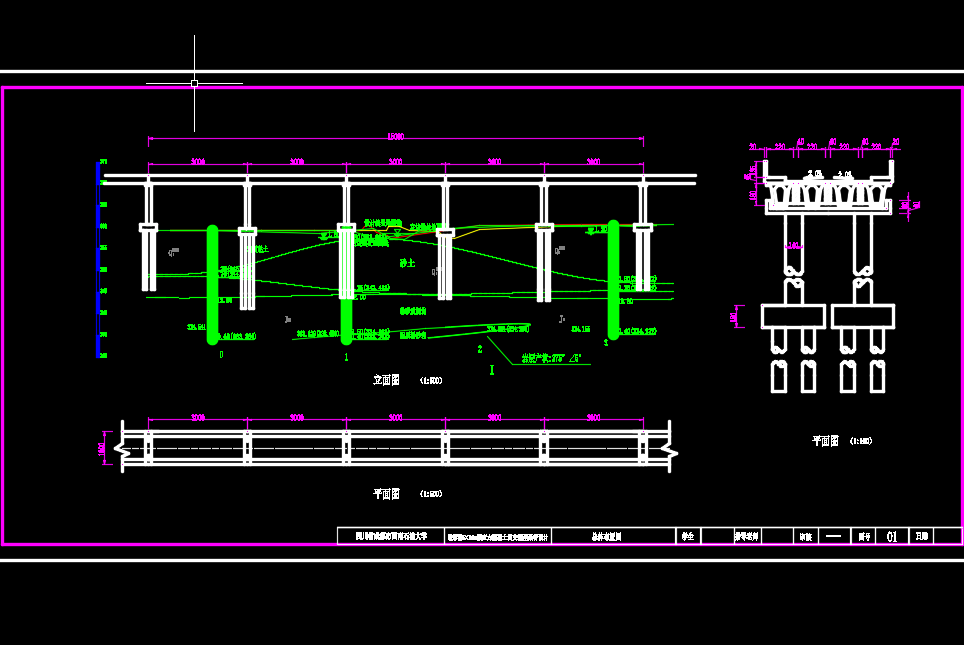

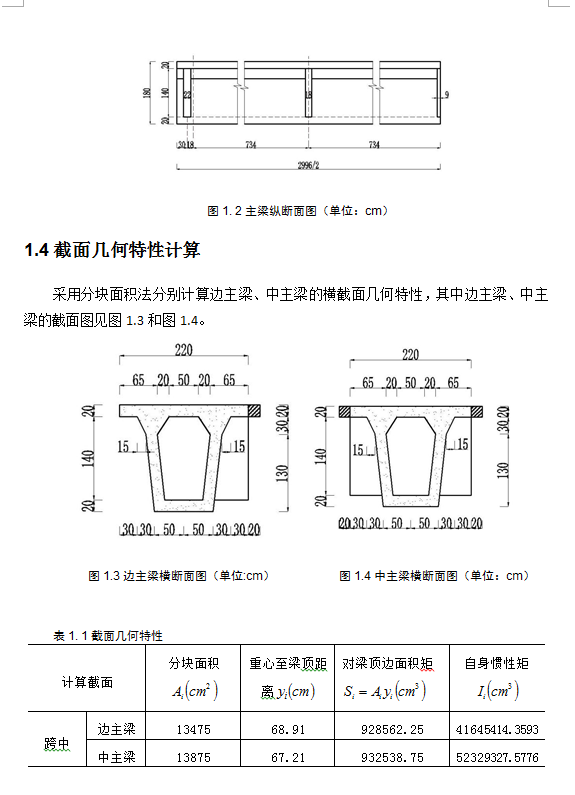

资料截图
