预应力连续梁桥病害分析及改造设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-14
  • 资料类型:RAR
  • 资料大小: 839 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
预应力连续梁桥病害分析及改造设计
本文分析了预应力混凝土连续梁桥的病害的主要成因,分析认为:箍筋的合理配置、混凝土集料的配比、预应力束的配置、温度应力、墩台基础不均匀沉降、剪切变形、旧设计规范以及施工因素是引起现有预应力连续梁桥病害的主要原因。并在此基础上,结合某预应力混凝土连续梁桥的设计资料对其提出了相应改造设计方案,为今后预应力连续梁桥的设计提供参考。
分析该桥病害成因,根据桥梁改造经验,拟采用增大截面法或者体外预应力加固法作为改造设计方法加固该桥。后期实地考察并对两种方案实施对比后,决定采用体外预应力加固法改变梁体内力的方法来作为该桥梁的改造设计方法。采用midas civil建模,以有限元分析为基础,分析该桥经本设计方案改造后预应力混凝土连续梁桥的极限状态下的抗弯承载能力以及抗剪承载能力。

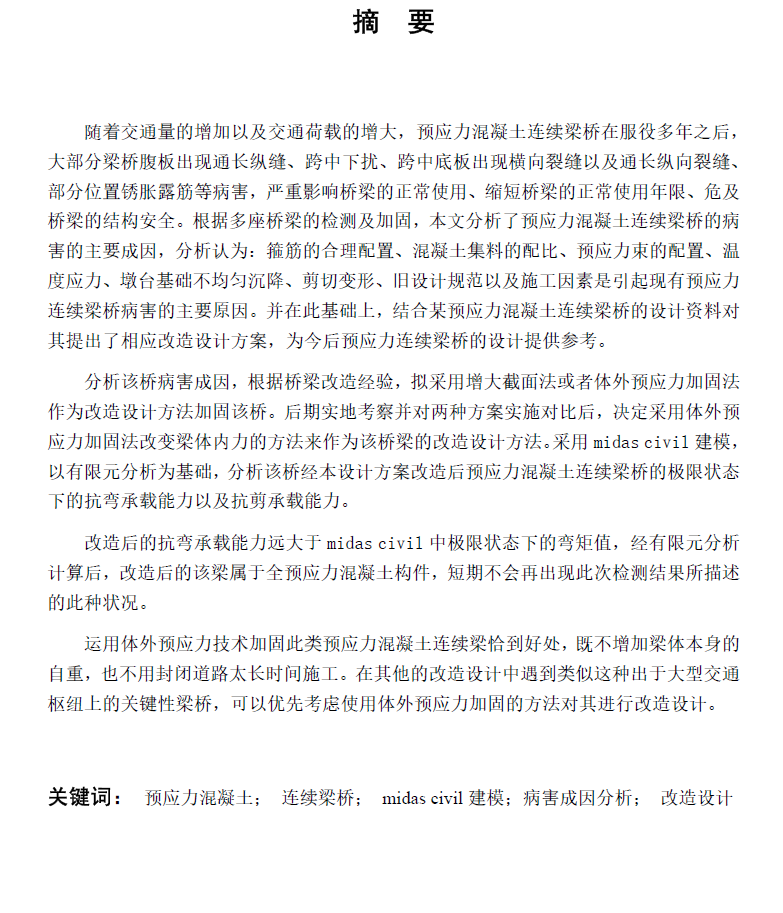

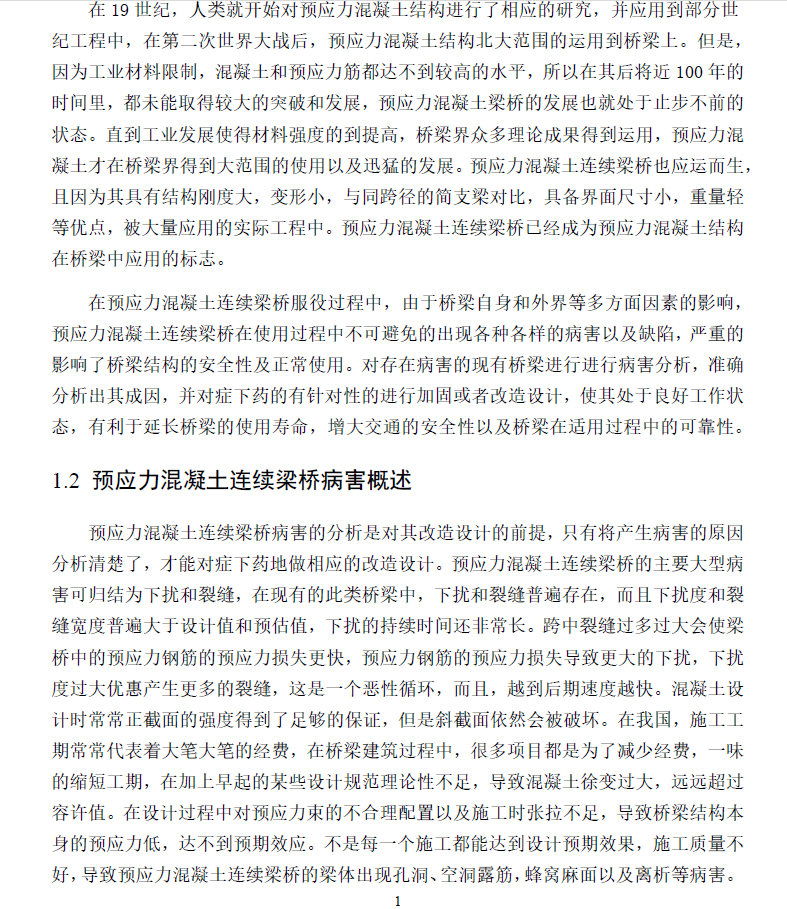

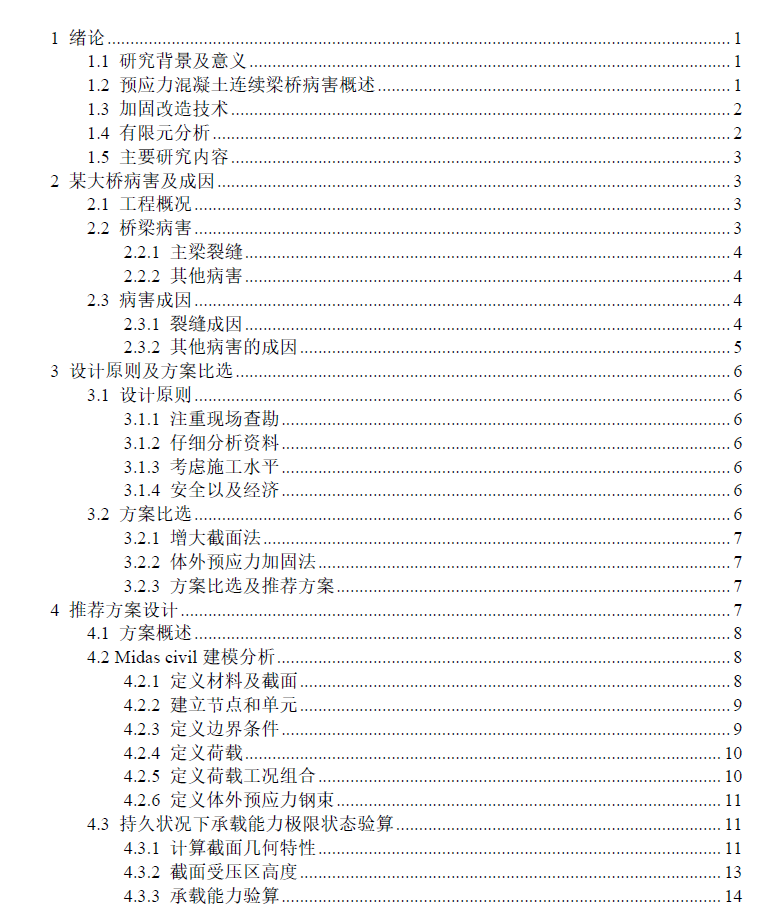

资料截图
  • 预应力连续梁桥病害分析及改造设计
  • 预应力连续梁桥病害分析及改造设计
  • 预应力连续梁桥病害分析及改造设计
