框剪结构住宅高支模架专项施工方案
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-25
  • 资料类型:RAR
  • 资料大小:1.9 MB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
框剪结构住宅高支模架专项施工方案

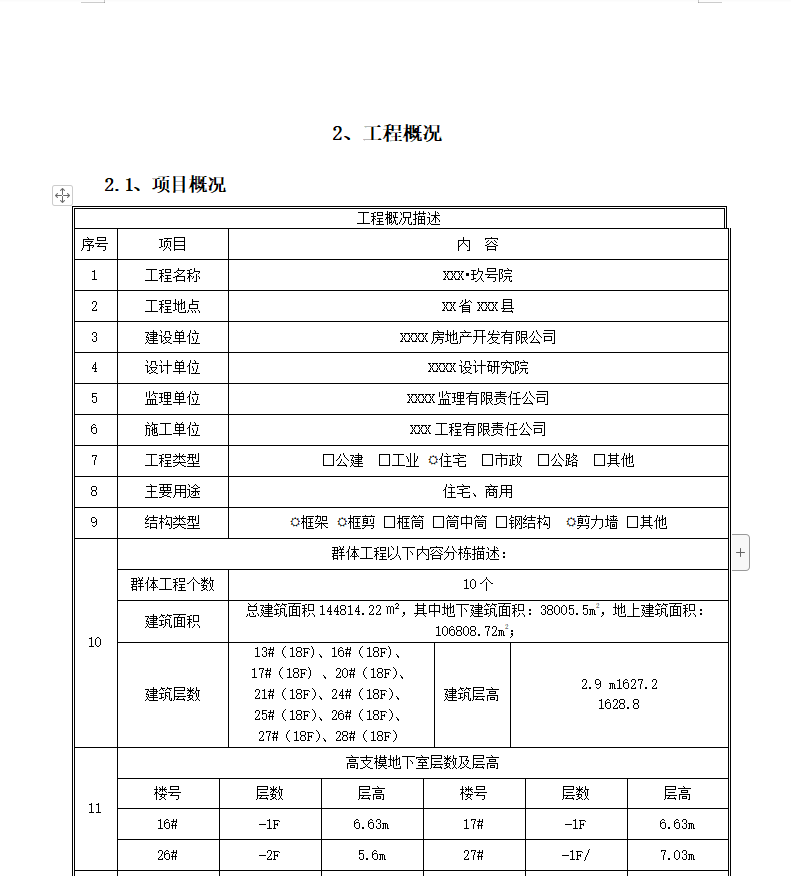

建筑面积:总建筑面积144814.22㎡,其中地下建筑面积:38005.5m2,地上建筑面积:106808.72m2;
16#楼地下室高度6.63m, 17#楼地下室高度6.63m, 26#楼地下室高度5.6m, 27#楼地下室高度7.03m,28#楼地下室高度6.43m。

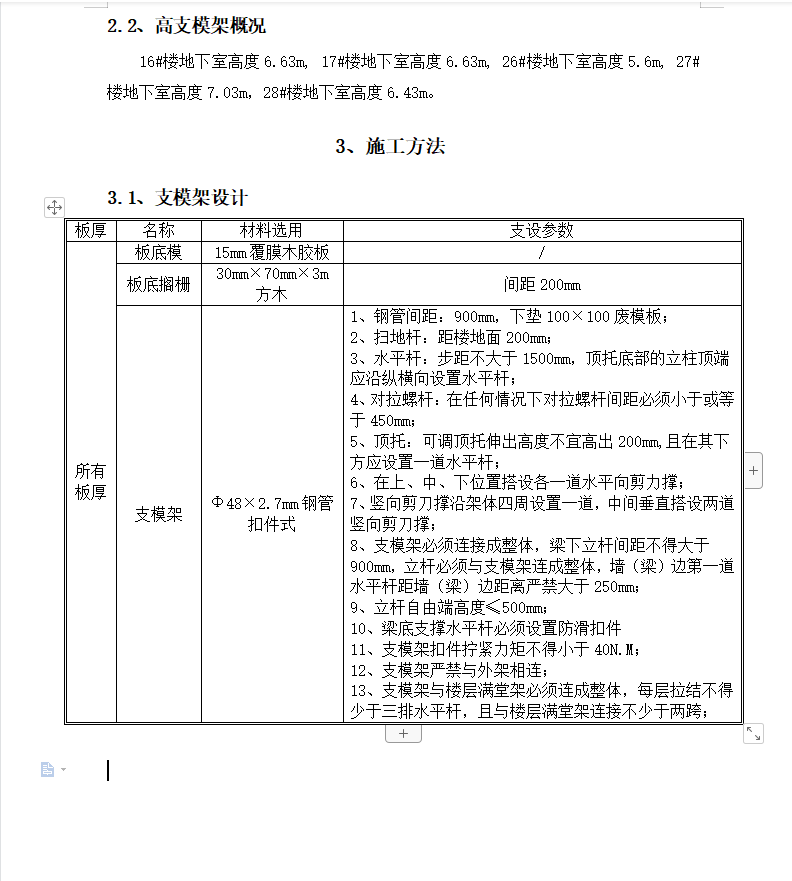

1、钢管间距:900mm,下垫100×100废模板;
2、扫地杆:距楼地面200mm;
3、水平杆:步距不大于1500mm,顶托底部的立柱顶端应沿纵横向设置水平杆;
4、对拉螺杆:在任何情况下对拉螺杆间距必须小于或等于450mm;
5、顶托:可调顶托伸出高度不宜高出200mm,且在其下方应设置一道水平杆;

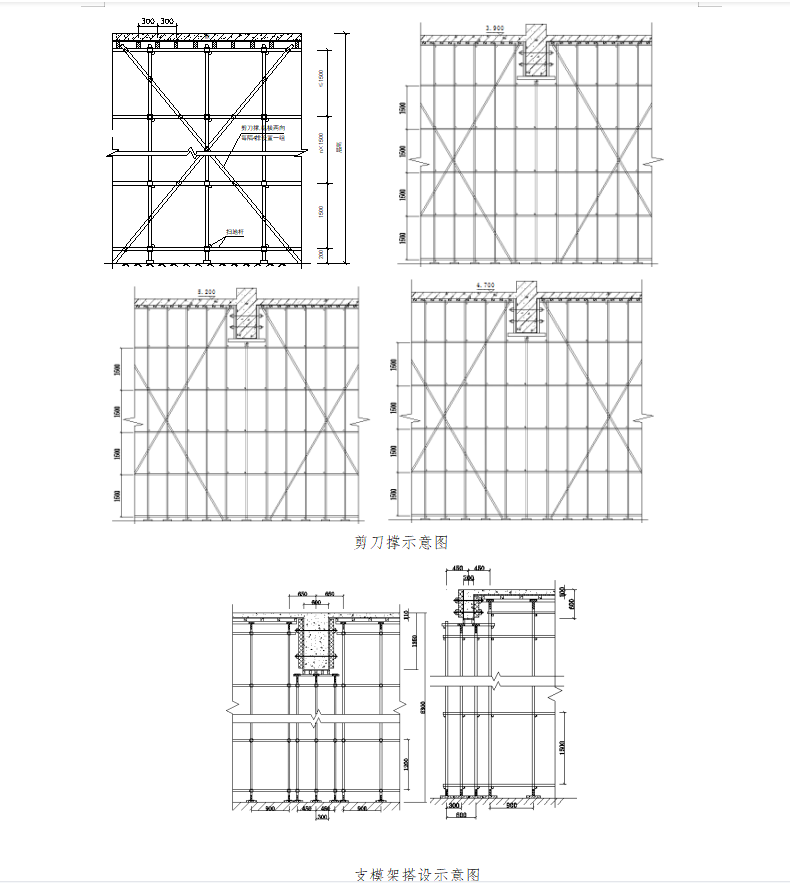

6、在上、中、下位置搭设各一道水平向剪力撑;
7、竖向剪刀撑沿架体四周设置一道,中间垂直搭设两道竖向剪刀撑;
资料截图
  • 框剪结构住宅高支模架专项施工方案
  • 框剪结构住宅高支模架专项施工方案
  • 框剪结构住宅高支模架专项施工方案
