某县田心水库除险加固工程施工组织设计 76P
XX县田心水库位于XXX境内,距宣风镇政府6km,水库坐落于袁河支流吐霞河上游,水库控制流域面积14.8km2,总库容350.35×104m3,是一座以灌溉为主,兼顾防洪,养殖的小(一)型水库。水库主要建筑物有大坝、溢洪道,灌溉输出隧洞、坝下(低平)涵管和灌溉渠系建筑物等。
现有大坝为均质土坝,坝顶高程171.26m,最大坝高24.70m,顶宽4.77m,坝顶长68.33m,上游坝坡为干砌石护坡,上游坝坡坡率为1∶2.64,下游坝坡为草皮护坡,马道以上坡率为1∶2.84,马道以下坡率为1∶2.76,马道高程为156.36m,宽2.66m,坝后设排水棱体,其顶部高程152.34m,顶宽2m,上游坡比1∶0.51,下游坡比1∶0.12。现有溢洪道布置在大坝左坝肩,为开敞式使用堰。堰顶高程165.90m,堰顶泄流净宽为10m,槽长85.33m,消力池已毁坏。右岸边墙为浆砌石砌筑,左岸基本未设边墙,为自然山体。
新建灌溉输水隧洞位于大坝右岸,为城门洞型,隧洞长147.75m,进口底板高程150.33m,出口底板高程150m,洞身段衬砌厚0.20m,隧洞进口设拦污栅,工作闸门,检修闸门,进口洞顶布置启闭合排架与工作桥。
现有坝下涵管断面尺寸为0.70m(宽)×0.90m(高),为砼拱式结构,其位置也在大坝右侧,坝下涵管进口为分级卧管式,纵坡1∶1.50,共30级,每级三孔,孔径30cm,台阶高0.30~0.60m,坝下涵管长125m。。
本标为土坝加固、溢洪道加固、新建灌溉输水隧洞、金属结构、机电设备及其安装工程部分。

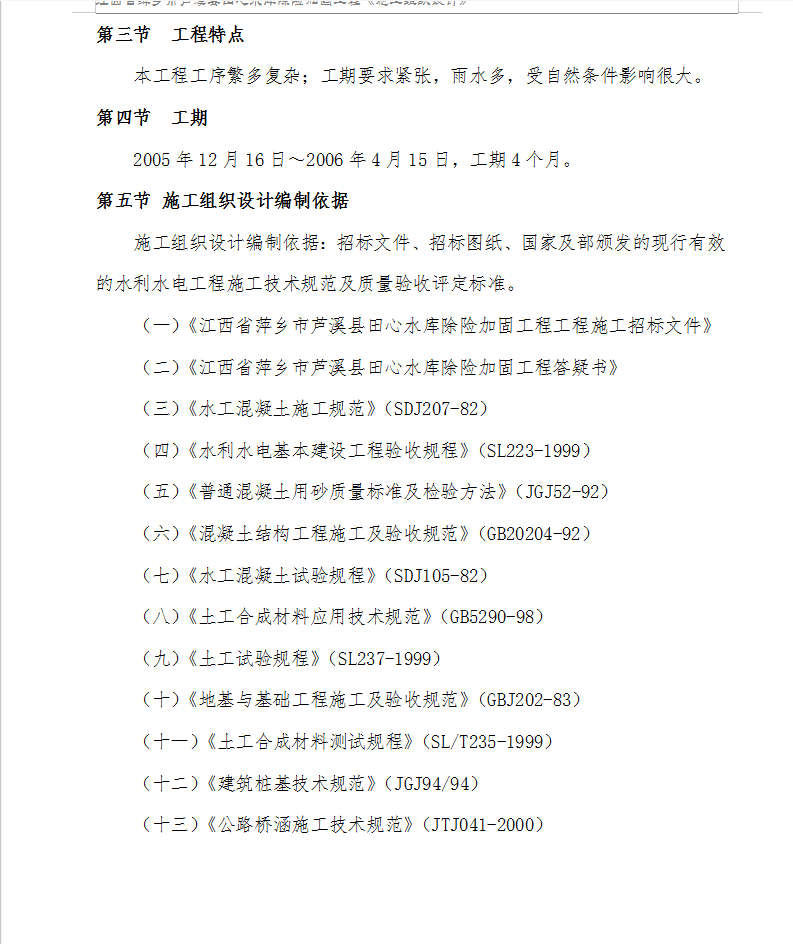

资料截图
