52层综合楼暖通施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-21
  • 资料类型:RAR
  • 资料大小:73.3 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
52层综合楼暖通施工图纸
52层综合楼暖通施工图纸包括:制冷系统原理图、制冷机房平面图、塔楼空调新风、排风系端、末端接管、控制大样图、风机盘管连接风口大样图、水系统立管示意图等等
本工程是高度为249.8米, 建筑面积约为140443.5 平方米,含办公、 商业的超高层建筑。地上52层,其中1~3层为裙房,主要做商业用, 4~52 层做办公用。避难层设在8层、17层、29层和41层。地下4层,主要做车库和设备房用。
由于本大楼地上部分均以销售或出租的形式使用,经过前期与甲方沟通配合, 同时建筑高度较高,考虑到以后使用管理、设备承压安全、节能的因素,18层至52层,采用分体空调形式,其余楼层设置1个制冷系统:即-4层~16层设一个制冷系统。

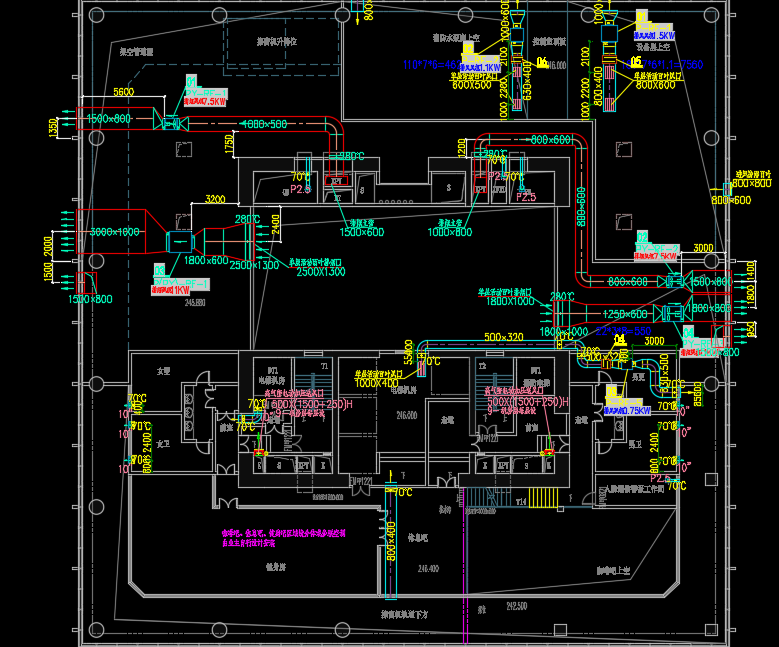

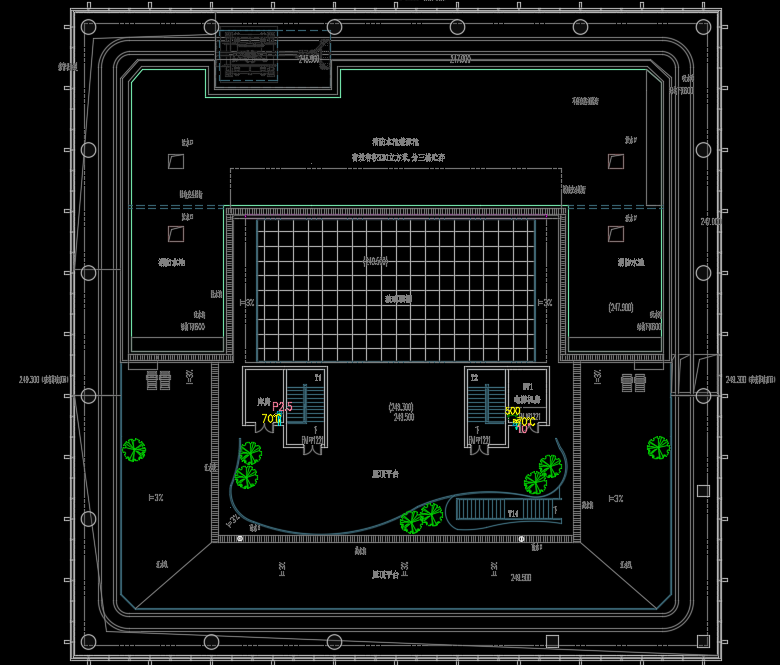

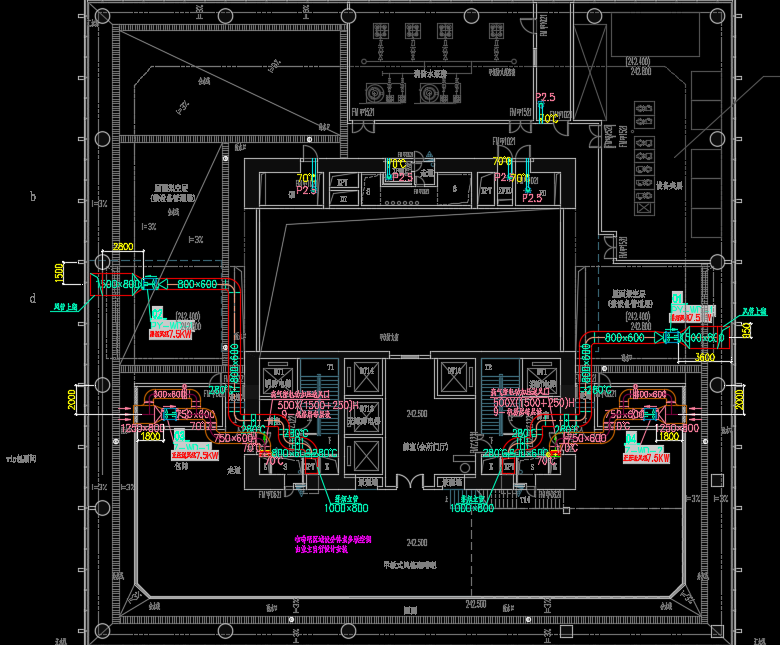

资料截图
  • 52层综合楼暖通施工图纸
  • 52层综合楼暖通施工图纸
  • 52层综合楼暖通施工图纸
