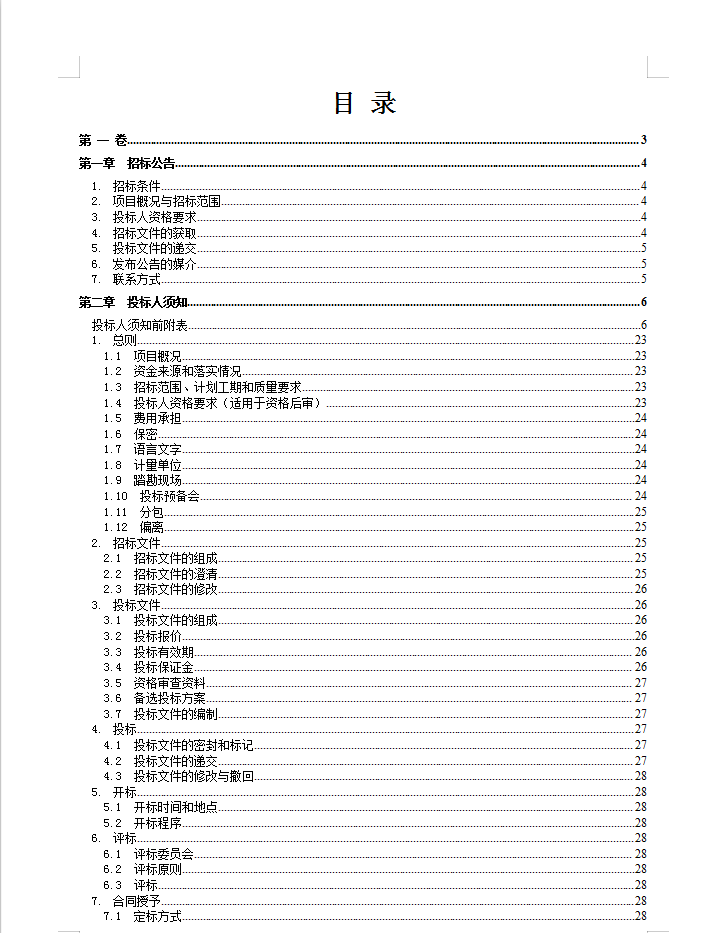

五层框架结构青少年文化中心暖通施工图纸(含清单招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-03
  • 资料类型:RAR
  • 资料大小:172 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
五层框架结构青少年文化中心暖通施工图纸(含清单招标文件)
本项目为XX青少年学生校外活动中心装饰工程项目,工程位于XX,建筑高度21.6米,总建筑面积: 11648. 77m2 (地上5层9006. 85m2,地下车库一层2641.92m2),抗震设防烈度为6度,建筑分类多层建筑,结构形式为框架结构。空调系统采用多联机+新风系统形式。本项目已取得初设批复,批复编号为:XX城乡建设初设[2017]42号。本项目一次设计已取得施工图审查合格证书,目前处于在建状态。
设计内容及范围
本次设计为装修阶段的机电二次深化设计,本次深化设计范围及内容:负一层到五层活动中心教室、办公室、大厅等空间的通风、防排烟、空调设计。本次设计仅根据装饰风格的需要对通风、空调的末端(设备、风口、管线等)作适应性调整。防排烟系统按照《建筑防烟排烟系统技术标准》GB 51251-2017 进行复核设计。未在本次设计范围之内的或者本次未调整的暖通系统内容,灰色显示,以一次设计或.其他设计公司的图纸为准。
空调水系统
1空调系统的室内机冷凝水管坡度i≥0.01,坡向排水方向;凝结水水平干管坡度i≥0.003。
2空调凝结水就近排至卫生间地漏或空调凝结水立管,冷凝水干管始端设置易于清洗的清扫口。
空调风系统
本项目空调送风系统采用四面出风卡扣型室内机或薄型风管天井室内机+新风机组。新风机组在走道吊顶内安装,将室外空气处理至送风状态后送至室内;气流组织形式根据精装修吊顶造型要求为.上送上回或侧送上回。所有回风口采用门铰式单层百叶风口,以便于后期清洗过滤网。
空调制冷剂及冷凝水系统
1多联空调制冷剂管道:磷脱氧化无缝拉制紫铜管(内螺纹) (管内杂质< 30mg/10m);空调制冷剂管道保温应采用耐热性超过120C的不燃A级聚乙烯发泡材料或不燃A级硬质聚氨脂泡沫塑料且烟密度小于等于50。室外部分管道采用高性能复合型橡塑绝热材料(具备防雨水渗透,抗紫外线、抗撕裂、抗氧化功能)。
2空调系统的室内机冷凝水管采用硬质UPVC管,配件连接。坡度i≥0.01,坡向排水方向;凝结水水平干管坡度i≥0.005。冷凝水干管始端设置易于清洗的清扫口。空调制冷剂管道采用无坡度敷设。
3空调凝结水管均采用难燃B1级椽塑阻燃保温材料且烟密度小于等于50。材料容重40~80kg/m3,导热系数≤0. 032 (0°C时)≤0. 037 (40°C时),湿阻因子≥10000,抗压强度> 0.15MPa。
4系统制冷剂管道等效长度满足对应制冷工况下满负荷的性能系数不低于2.8,多联机空调系统最大等效管长小于70m,室外机选型考虑温差衰减修正。

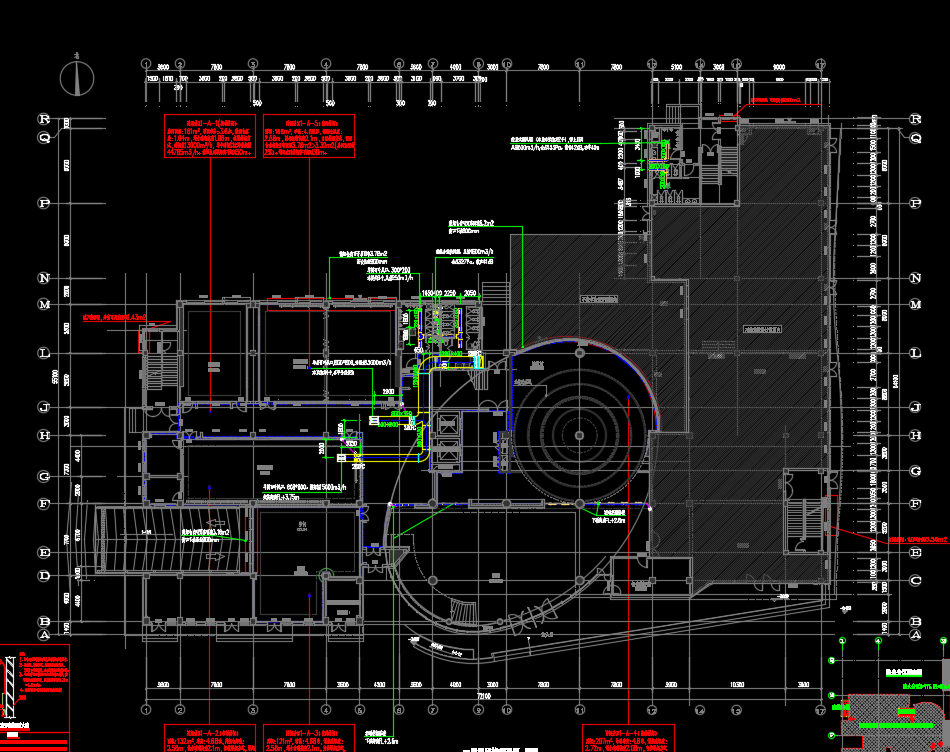

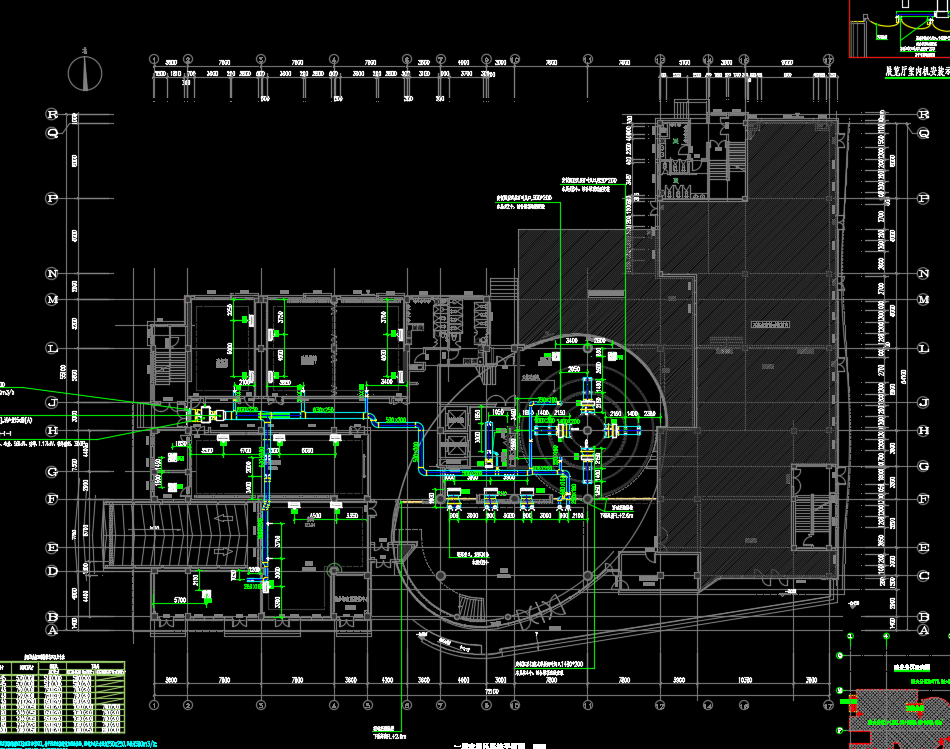

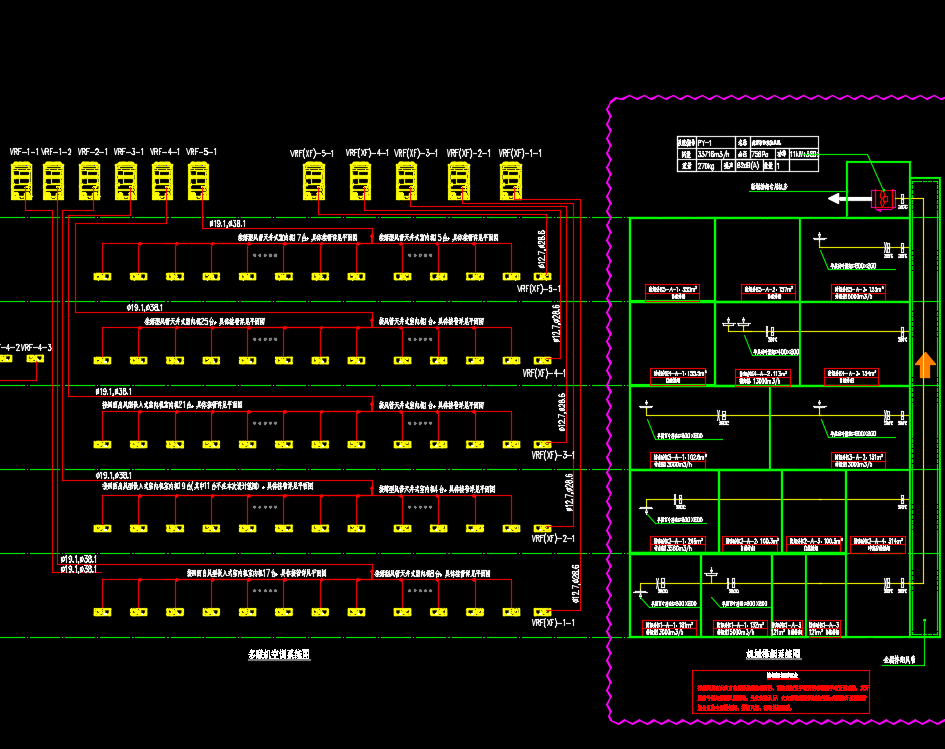

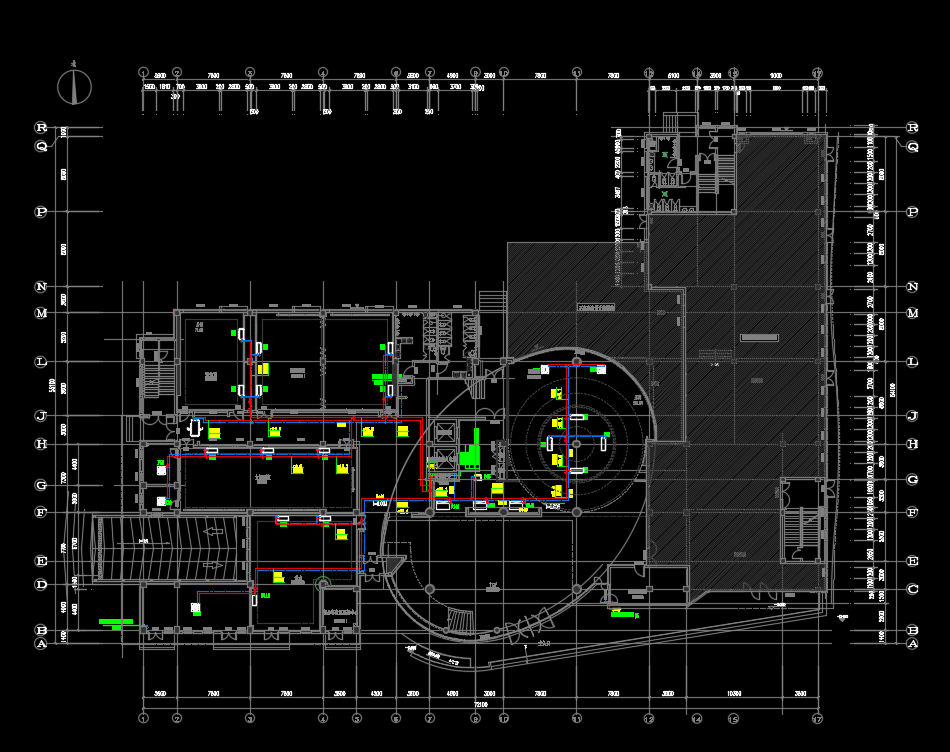

青少年文化中心暖通施工图纸,包括:系统图、空调风系统平面图、屋面设备平面图、空调冷媒系统平面图、通风排烟平面等
