四层商业广场暖通施工图纸
本工程是一个综合性的,集购物、餐饮、文化、娱乐、互联网实体体验等多种功能于一体的城市综合体。本工程建筑面积12.68万m2,其中:地上建筑面积:11.62万m2,地下建筑面积:1.06万m2。建筑层数:地上3层,局部4层;地下1层.建筑高度为24m。地上功能为室内步行街、次主力店、宝贝王、大玩家、影城等。地下功能为超市、货车通道、设备用房等。
设计范围
本工程暖通专业此次设计内容包括建筑内的通风、防排烟系统、空调系统、冷热源系统等设计。建筑的燃气系统不包括在本设计范围内,由业主方另行委托专业单位进行设计。
设备安装:
1 通风与空调设备应有装箱清单、设备说明书、产品质量合格证和产品性能试验报告等随机文件。
2 安装在楼板上的冷水机组、水泵、风柜、柜机、风机等设备,应按设计图纸要求做好减振、隔振、防噪等措施。
3 风机盘管安装前需进行单机三速试验及水压试验,在试验压力下,持续2分钟,不渗不漏为合格。
4 吊装在楼板的风柜、新风机组、风机盘管及风机等空调设备,应设减振支吊架。
5 风机盘管、风柜、冷水机组、水泵等空调设备与管道连接时,需采用弹性软连接,其耐压值应满足设计要求。
6 空调设备至各自的安装地点设有足够大的搬运通道,通道上的结构强度能满足搬运设备的要求。
7 空调机组、新风机组、吊装风柜的冷凝水管需装存水弯时,其水封的高度≥80mm。
8 用皮带传动的离心风机应装皮带保护罩。设在室外的通风机,其外露的电动机及皮带设防雨罩。
9 膨胀水箱及分集水器选材及制作分别参照国标03R401-2及05K232进行。分集水器的设计制作应符合压力容器相关规范、规程要求。
防腐、保温
1 风管保温材料采用不燃A级离心玻璃棉板(导热系数 0.033W/m3.K,容重 48Kg/m3),外附防火耐腐蚀防潮贴面W38II,水汽渗透率≤1.15ng/(N*s),保温厚度为 30mm。空调水管保温材料采用难燃B1级柔性泡沫橡塑(导热系数 0.039W/m3.K),水管管径 ≤25mm时,保温厚度为 25mm,管径范围在32~50mm时,保温厚度为 28mm,管径范围在70~150mm时,保温厚度为32mm,管径 ≥200mm时,保温厚度为36mm。冷凝水管保温厚度为13mm。消声器采用不然材料。
2 需保温的焊接钢管、螺旋钢管外刷两遍防锈漆后再做保温。不需保温的焊接钢管、螺旋钢管外刷两遍防锈漆后再刷两遍调和漆。
3 风管及水管的吊架、托架等钢制零配件均需刷两遍防锈漆,外露的还需再刷两遍调和漆。
4 制冷机房内及室外的冷冻水管保温后,保温层外部用厚0.5mm的镀锌铁皮做保护层。
5 吊顶内的排烟管道应采用带铝箔超细玻璃棉,容重:40Kg/m3,导热系数小于0.0334W/m·k,防火性能:不燃A级,厚度不小于50mm保温,与可燃物、难燃物保持不小于150mm的距离。
6 空调管道的木托设防火防腐处理.

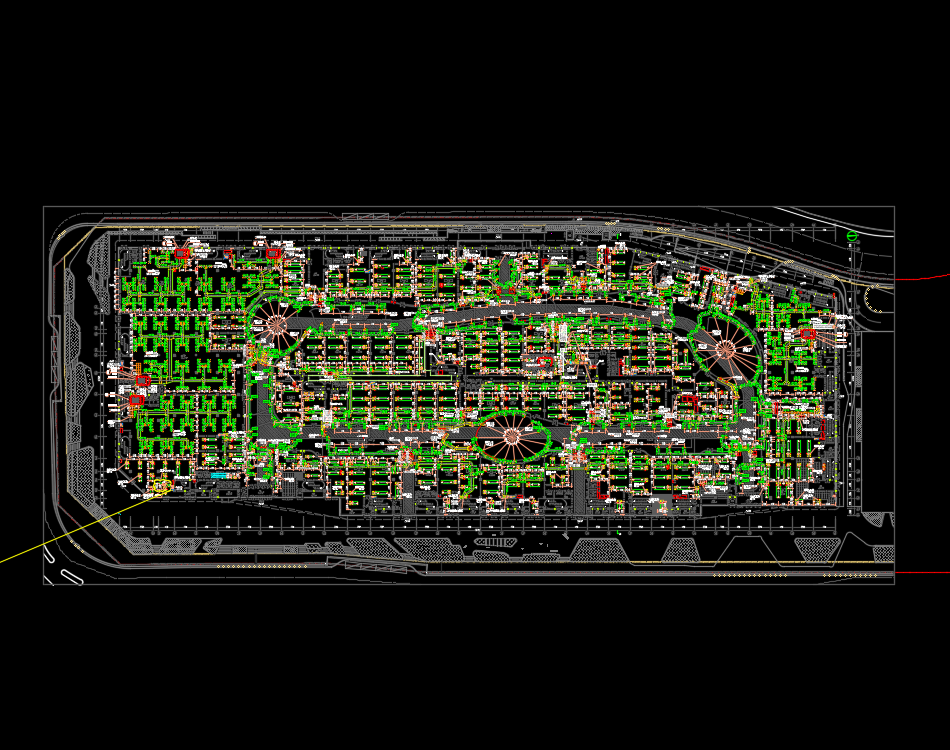

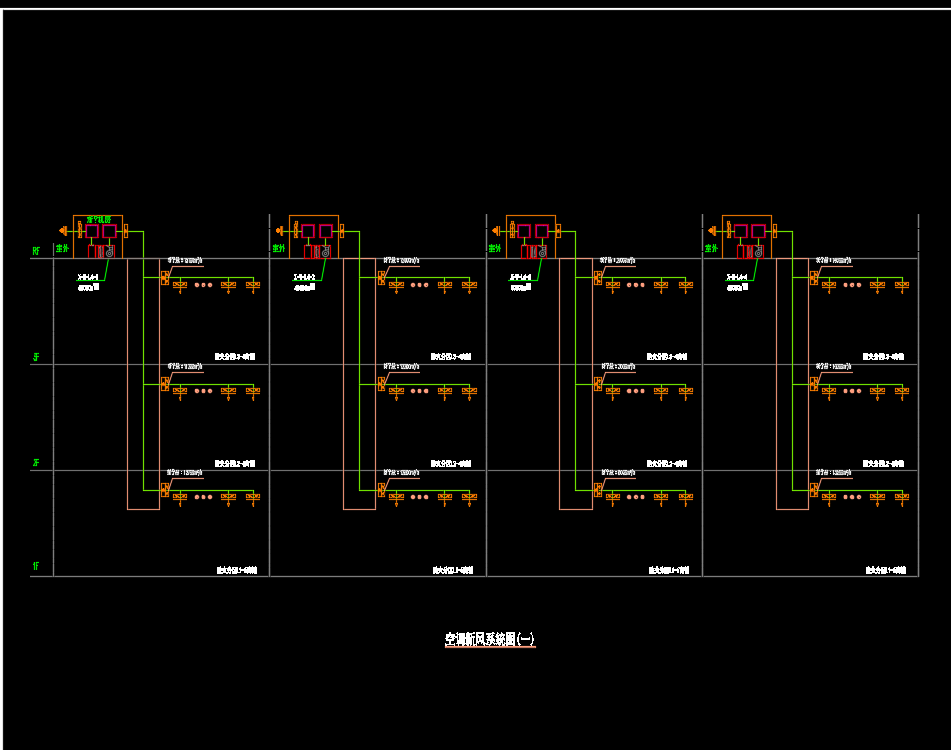

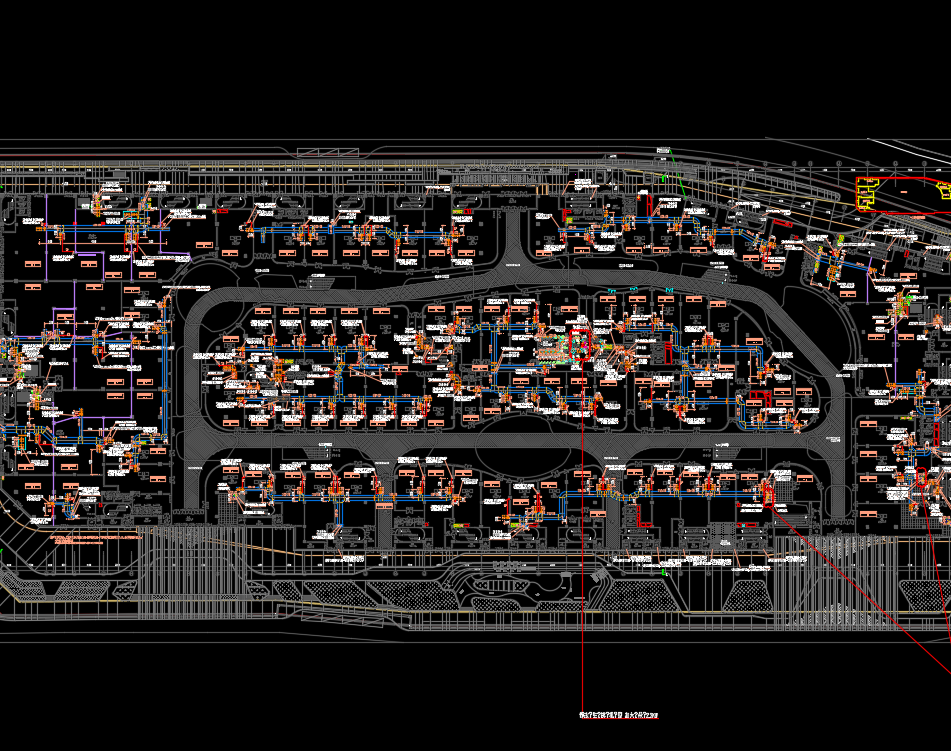

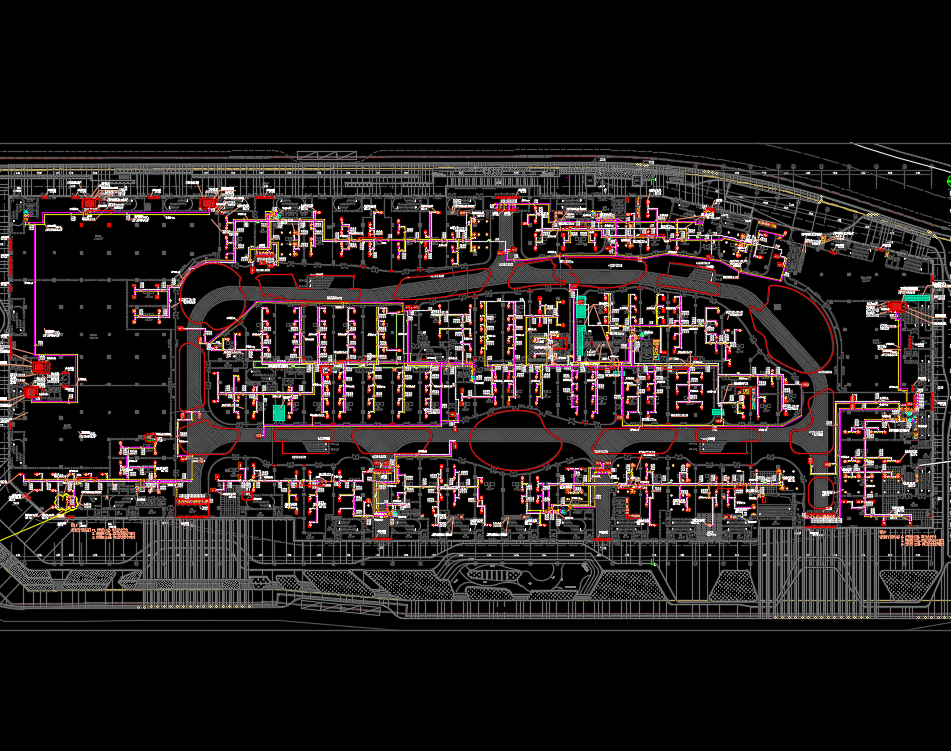

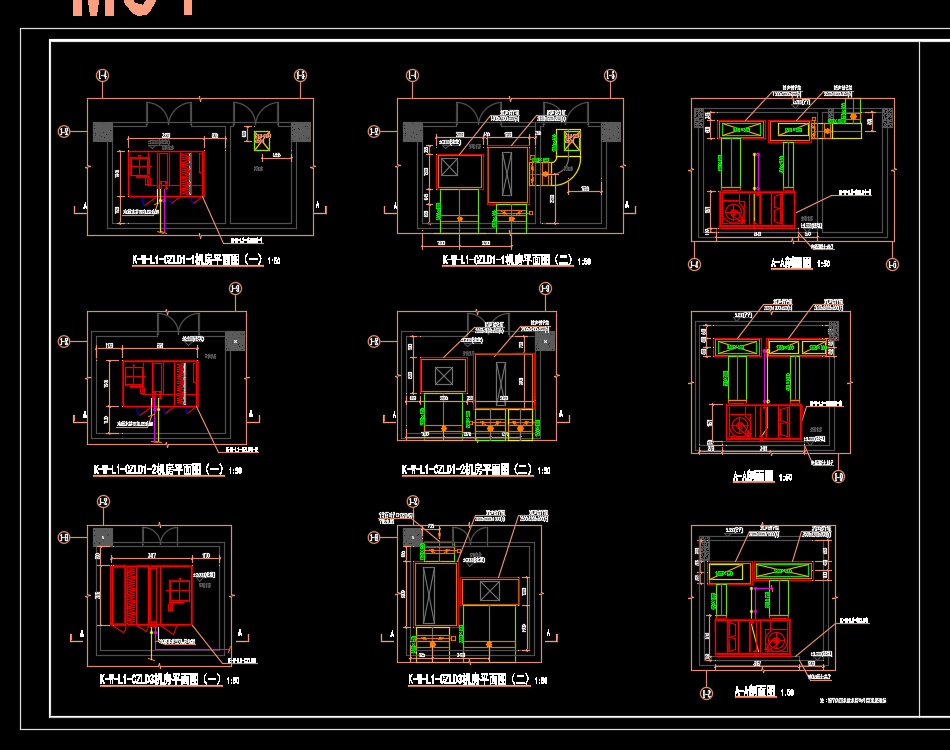

四层商业广场暖通施工图纸,包括:大样图、通风防排烟平面图、空调风平面图、空调水平面图、排烟加压送风新风系统图、空调水系统图等
