办公楼冷热源改造空气源热泵机房设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-19
  • 资料类型:RAR
  • 资料大小:644 KB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
办公楼冷热源改造空气源热泵机房设计图纸
空调水系统:

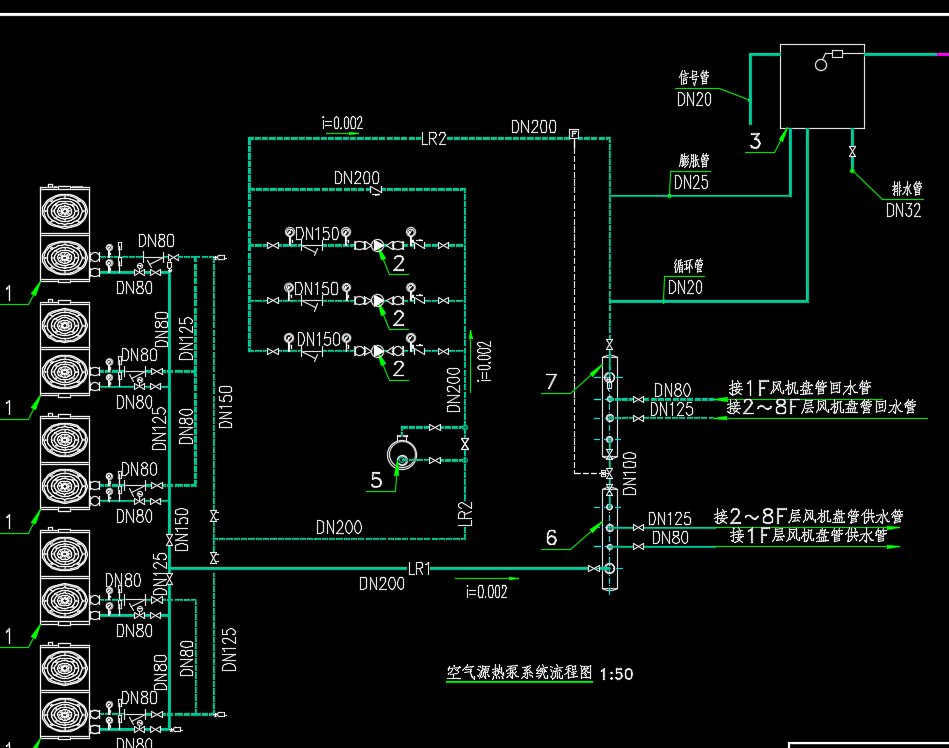

1.本工程空调水系统采用一次泵变流量系统,采用两管制变流量系统,空气源热泵机组采用变流量机组,循环水泵采用变频调速控制。分、集器之间设联通管和电动调节阀以保证冷机最小流量。
2.本项目设置3台循环水泵,供冷时开启两台水泵,一台水泵备用供热时开启一台水泵,两台备用,空调水系统采用高位开式膨胀水箱的补水定压,水箱及软化水设备布置在屋顶的设备房内。
3.水处理:空调冷水系统采用全程水处理仪进行物理软化和化学杀菌、除藻,空调补水采用软化水,自来水经软化水设备处理后补入膨胀水箱内。

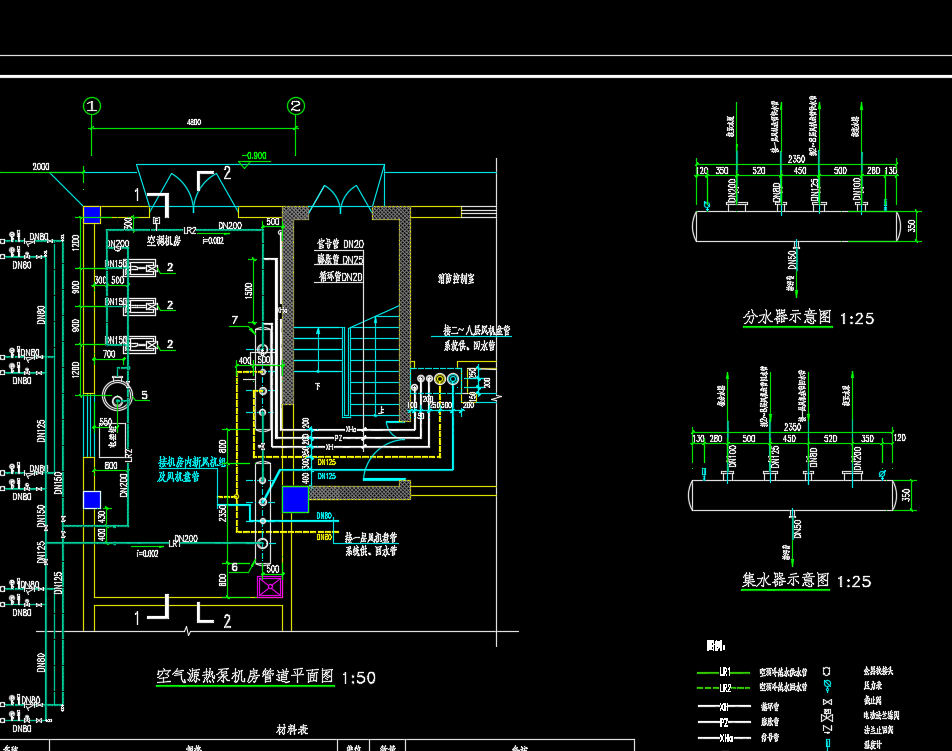

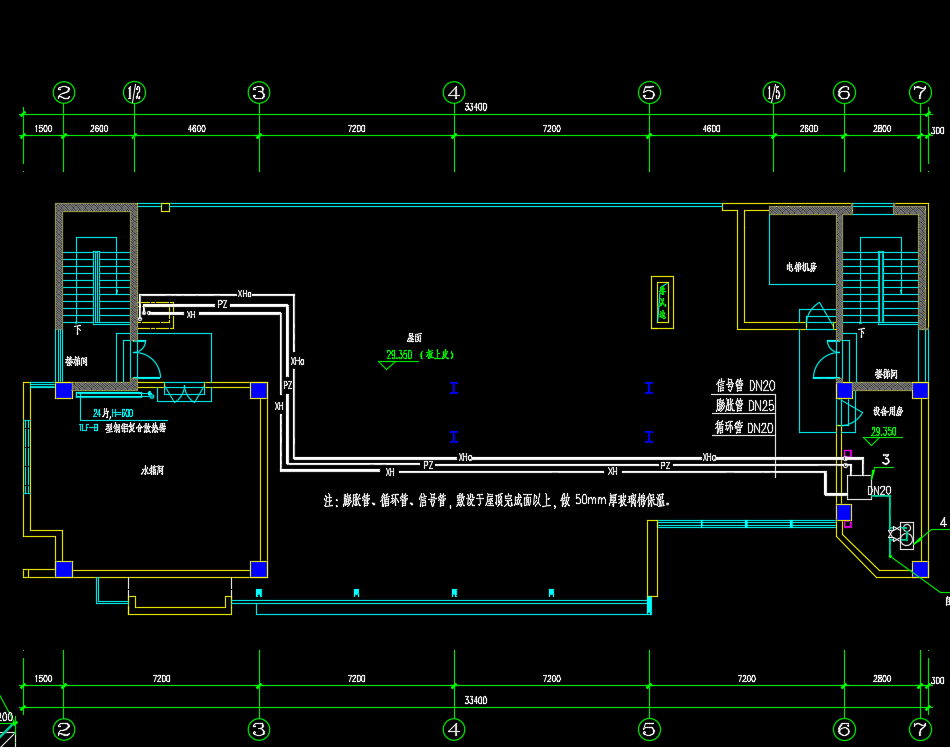

办公楼冷热源改造空气源热泵机房设计图纸,包括:空气源热泵机房管道平面图、空气源热泵机房基础平面图、空调机房平面图、设备定位图、屋面设备用房管道平面图、空气源热泵机房剖平面图
