本做法适用于工业与民用建筑工程中通风与空调工程角钢法兰风管制作。

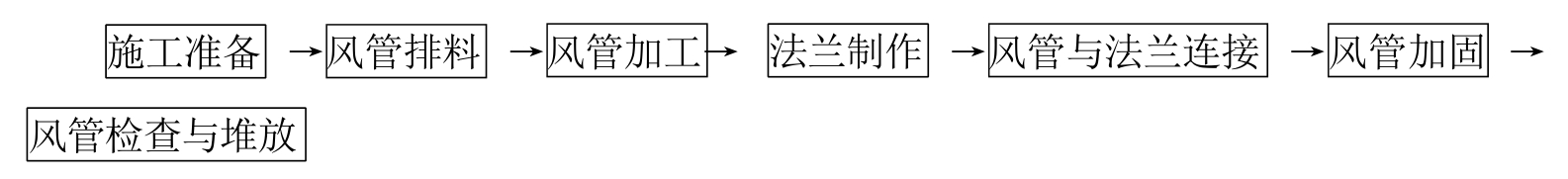

2、 施工工艺流程
3、 施工要点
4. 1 根据施工图纸绘制加工草图， 并在风管与设备的碰口， 风管之间的连接短管以及一些特殊部位， 留出一些洞口， 待安装阶段结合现场实际情况实测尺寸进行制作。
4. 2 风管与配件咬口缝应紧密、 宽度应一致， 折角应平直， 圆弧应均匀， 两端面平行。风管无明显扭曲与翘角； 表面应平整， 凹凸不大于 10mm。
4. 3 风管与法兰采用铆接连接时， 铆接应牢固， 不应有脱铆和漏铆的情况； 翻边应平整， 紧贴法兰， 其宽度应一致， 且不应小于 6mm； 咬缝与四角处不应有开裂与孔洞；
4. 4 矩形风管边长大于 630mm、 保温风管边长大于 800mm， 管段长度大于 1250mm 或低压风管单边平面面积大于 1. 2m² 、 中、 高压风管大于 1. 0m² ， 均应采取加固措施。
4、 做法详图

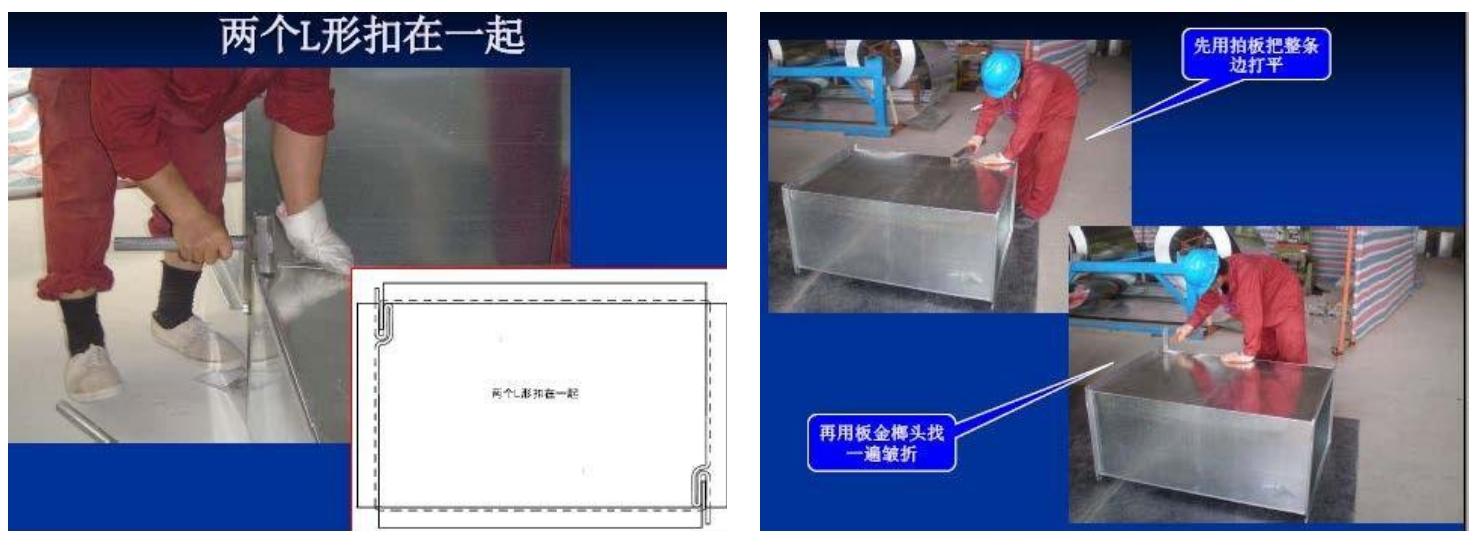

图3. 1. 1-1 风管咬口步骤1 图3. 1. 1-2 风管咬口步骤2
5、 示例工程图片

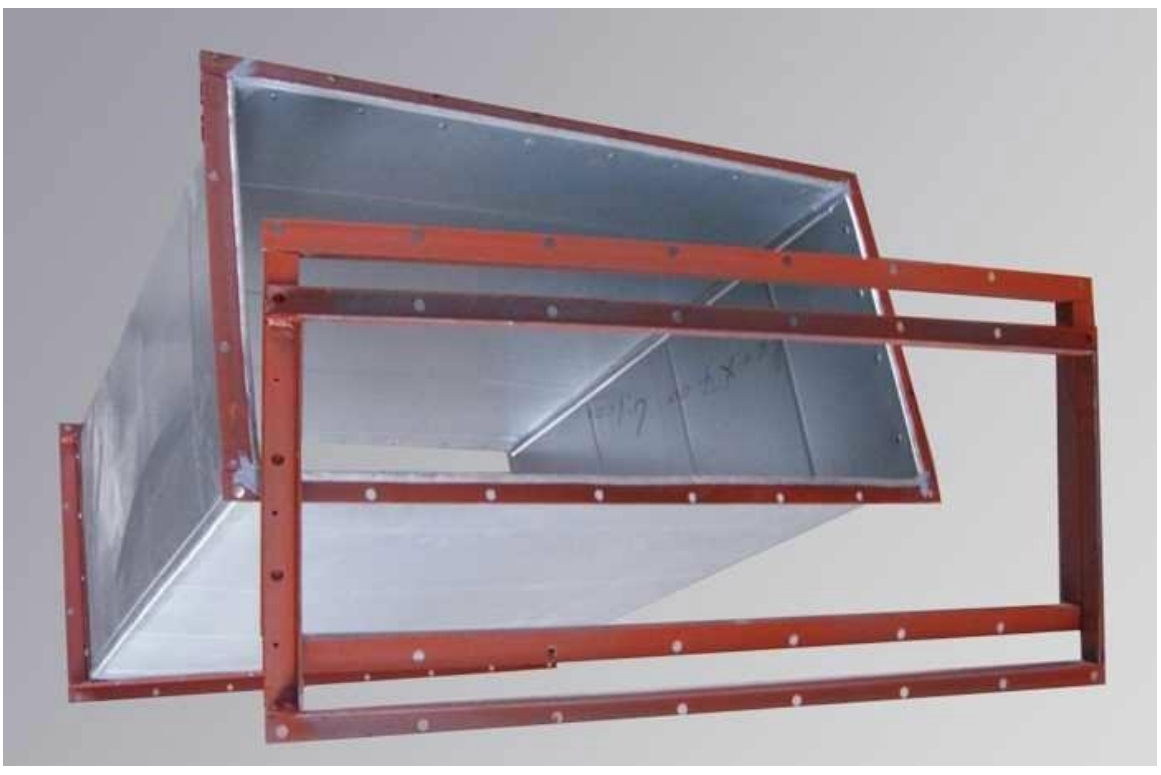

图3. 1. 1-3法兰与风管样板

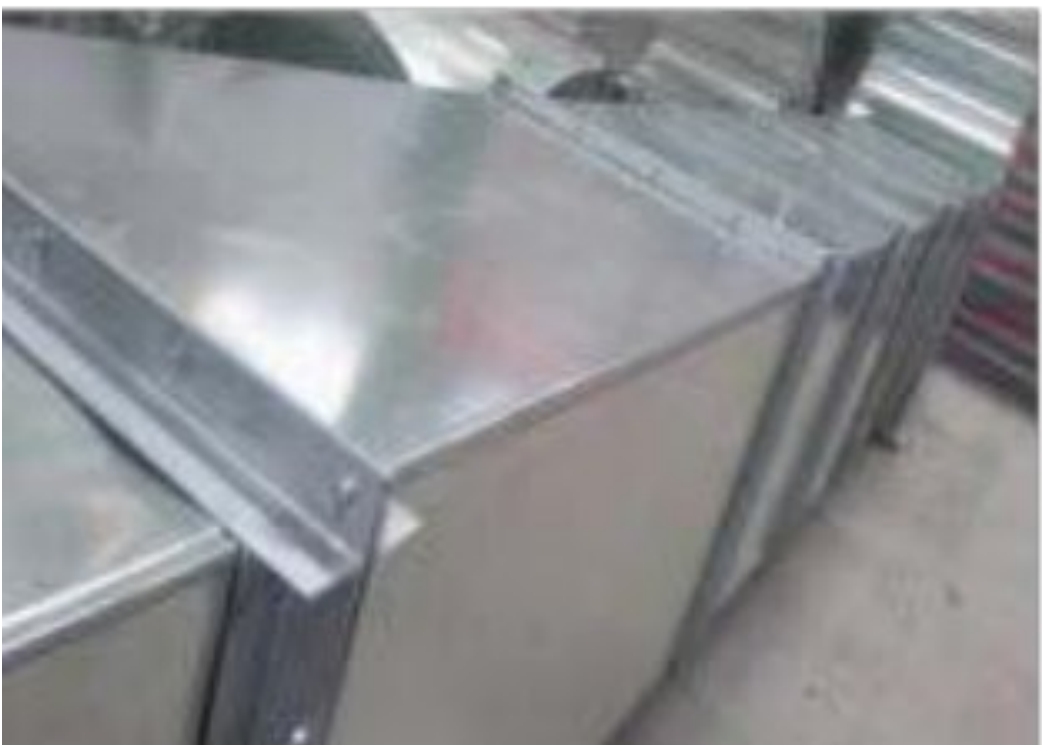

图3. 1. 1-4风管节间连接样板
说明： 图1-4为风管制作施工样板； 注意板材厚度、 成形误差、 法兰螺栓紧固度
