一、多联机安装材料及安装要求说明
1、冷媒管：空调系统中冷媒循环输送的管路，冷热量传递的桥梁。

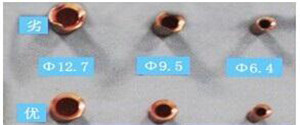

1）选用的冷媒管壁厚和耐压性应符合技术要求。

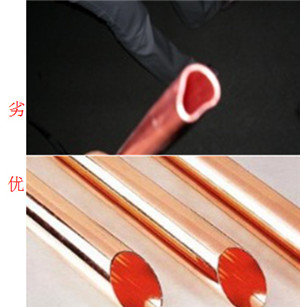

2）冷媒管应无砂眼，氧化，破裂等缺陷。
3）安装要求：冷媒管路应根据管径大小，布设间距合适的吊架，套上符合要求的保温棉。

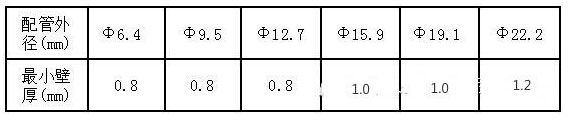

4）各管径对应的壁厚要求如下：

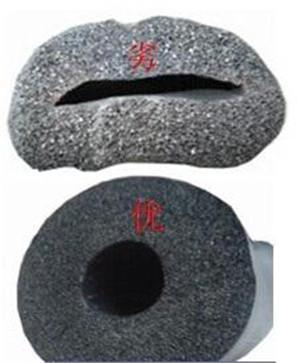

2、冷媒管保温棉：套于冷媒管路外表，防止冷媒管路冷热量的散失和制冷运行时产生冷凝水。
1）质量好的B1级板材与管材均印有白色字体，厂家一般为英文标识，字体不容易擦除。
2）质量好的拉伸后字体不变型。
3）质量好的B1级橡塑产品富含不燃、阻燃、减烟原料，燃烧时产生的烟气浓度极小，而且不熔化，不会有火球滴下，具有自然熄灭特征。
4）保温层的厚度要求：
a、铜管外径d≤Φ12.7mm时，保温层厚度δ=15mm以上。
b、铜管外径d≥Φ15.9mm时，保温层厚度δ=20mm以上。
c、铜管外径d≥Φ41.3mm时，保温层厚度δ=25mm以上。

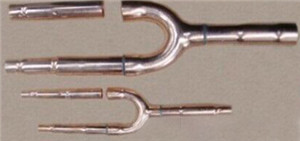

3、分歧管：冷媒在管路中分流时使用；是否选用美的专用U型分歧管，安装是否水平，将会严重影响系统的运行效果和可靠性。
1）xxU型分歧管比其他品牌的分歧管管壁厚，焊接质量好，不会因压力过高而导致爆管。
2）xx多联机系统只有连接美的U型分歧管，系统运行才能发挥最佳性能和效果。
3）安装要求：必须水平安装，分歧管前后必须有0.5m的直线距离；只有严格按此要求安装，室内、外机之间的冷媒才能得到最合理的分配,每台室内机的使用效果和室外机的可靠性才能得到保证。
4、电源线:内、外机电源连接线，线径严格按产品要求选用，同一系统内机电源务必统一供电，以保证系统的正常运行。
1）合格的铜芯线铜芯应为紫红色、有光泽、手感软。
2）伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断。

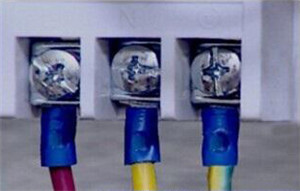

3）接线要求：在线径选用正确的情况下，电源接线必须使用线耳，保证接线牢固，同时必须可靠接地。

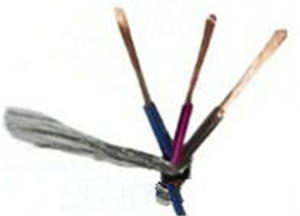

5、通讯线：用于内外机之间的通讯传递，线径选用0.75mm～1.0mm之间三芯屏蔽线，连接方式采用串联连接。若选用不符合要求的通讯线，将影响系统通讯稳定性，影响运行效果。
1）合格的铜芯电线铜芯应为紫红色、有光泽、手感软。
2）伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断。
3）接线要求：必须使用三芯屏蔽线，屏蔽层必须接地，接线必须牢固，屏蔽层须用电源胶布包好，以防铜丝搭接到其他接线端，导致通讯异常。

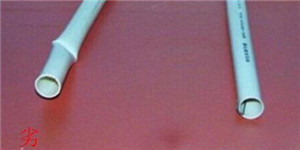

6、电源线、通讯线线管：在布电源线或通讯线时，为了保证线路不会在安装过程中损坏，通讯信号不受强电干扰，能够长期可靠耐用，线路务必分别穿上线管。

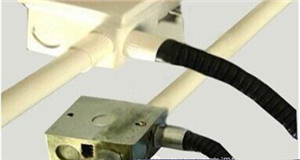

1）线管穿线要求：电源线和信号线不能穿在同一线管内，须有300mm以上的间隔分别单独穿管；线路从分线盒出来接到空调设备的电源接线端时，需用塑料波纹管做好保护，且塑
料波纹管与分线盒连接处需缠上黑胶布。

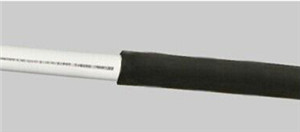

7、PVC冷凝水排水管：连接各室内机的排水口，及时排走室内机制冷运行时产生的冷凝水；冷凝水排水管必须套厚度不小于10mm的保温棉，以防管路表面产生冷凝水。
1）好：字迹清晰，全面，用手搓一下，应该不会被擦掉。
2)好:用火烧一下，不是烧不着，而是火源熄灭，它也就熄灭。
3）好：管径规则，厚度均匀，颜色不要偏黄。
4）安装要求：冷凝水管的吊架间距必须合理，且有1/100的坡度向管路排水口。

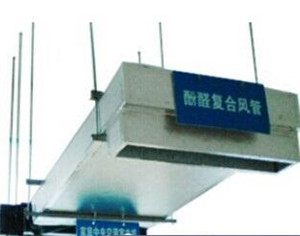

8、复合风管材料：用于内机出回风的风管制作，其具有风阻力小，保温效果好等特点，有效保证空调运行效果。
1）根据厂家提供的材料密度表查看材料密度，确认质量好坏。
2）看表面光洁度，确认质量好坏。
3）敲击复合材料，确认质量好坏，敲起来声音比较悦耳，正如选瓷砖一个道理。
4）安装要求：风管与内机连接时，应做帆布软接，减少震动噪音；风管吊架应布置合理，保证风管吊装牢固；风管、风口尺寸应合理，保证空调出风效果。

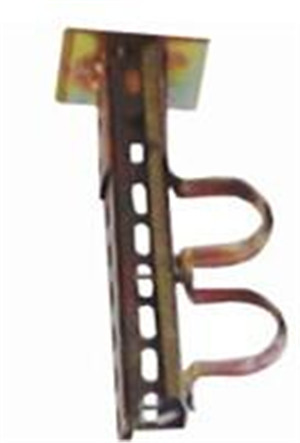

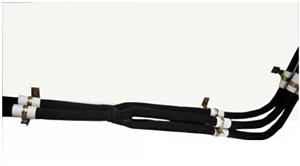

9、吊杆、卡箍组件：用于固定冷媒管路和排水管路，吊杆、卡箍组合使用，根据管路材料及管径确定吊杆间距，保证管路稳定不下沉。
1）安装要求：在管路的转弯处、分歧管处，须做安装吊杆加固；根据管径情况选择合适的间距做吊杆加固。同时在卡箍的位置应垫PVC管等做保护，防止损坏保温棉，导致滴水。

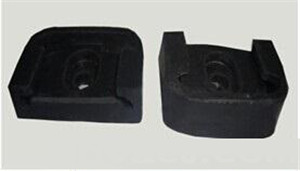

10、室外机减振垫：垫于室外机的机脚底部，有效减轻外机振动及噪音。提升空调的使用舒适性。
1）减震垫的厚度不小于50px，且应均匀、不易变形和开裂。
2）减震垫的抗压强度应能承受室外机重量，且垫上外机后不易变形和开裂。
3）安装要求：减震垫应与室外机机脚一同固定，同时安装基础必须水平。安装完成后，用力摆动室外机，确认是否牢固可靠。

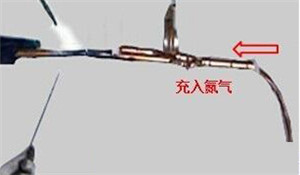

11、铜管焊接要求：冷媒管路在焊接时，务必在管内持续充入氮气，压力控制在0.2～0.3kgf/cm2左右，以保证冷媒管内不产生氧化皮。
1）焊接要求：冷媒管焊接时，须持续充入氮气，气流大小应控制合适。
2）氮气充入软管插入铜管端口部位处必须要裹好，不能漏气。
3）氮气充入的路径要合理，必须是只有一个出口，且氮气必须要流过所在焊接的配管焊接点。
12、冷媒管路连接方式：两个等管径的冷媒管连接时，务必采用胀管连接，以保证焊接质量。
1）目的：胀管加工就是把管口扩大，将铜管插入，代替直通，可减少焊点。保证冷媒管路焊接质量。
2）要点：胀管连接部位必须保持光滑平整；切管后清除管口内部毛刺。

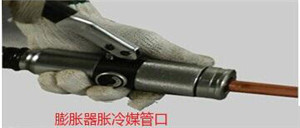

3）操作方法：将胀管器胀头插入至管内进行扩管，在胀管完成后将铜管转一个小角度，修整胀管头留下直线痕迹。
13、喇叭口：冷媒管与管接头连接时，冷媒管口必须用专业的扩口工具，以保证扩口的质量，防止接口泄漏。
冷媒管与管接头连接

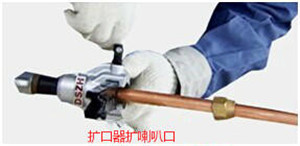

1）用扩口器扩喇叭口，管口应平整无毛刺，喇叭口应无变形和裂纹。

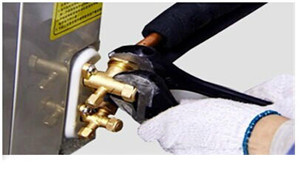

2）与管接头连接时，先将喇叭口与管接头对接好，用手先拧紧后，再采用两个活动扳手同时操作加紧。
二、热水机安装材料及安装要求说明

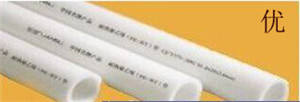

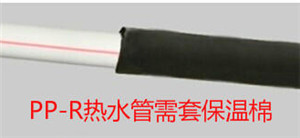

1、PP-R热水管：用于热水机水路系统中热水的输送，其外表必须套上保温棉，厚度不得小于10mm，以防热水的热量散失，影响使用效果。
1）摸：好的PP-R管质感细腻、均匀。
2）闻：好的PP-R管无气味。
3）捏：PP-R管具有相当的硬度，随随便便可以捏成变形的管，肯定不是PP-R管。
4）砸：好的PP-R管，“回弹性”好，太容易砸碎自然不是好的PP-R管。
5）烧：点火一烧，原料中若混合了回收塑料或其他杂质会冒黑烟，会有刺鼻气味；好的材质燃烧后不仅不会冒黑烟和散发难闻气味，且熔出的液体依然很洁净。

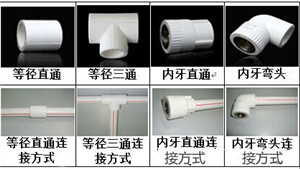

2、热水机常用管件接头：用于连接各种规格的PP-R管和热水机管接头。
例：S20*20等径直通表示两端均可接20mm的PP-R管。
1)各管件连接样图

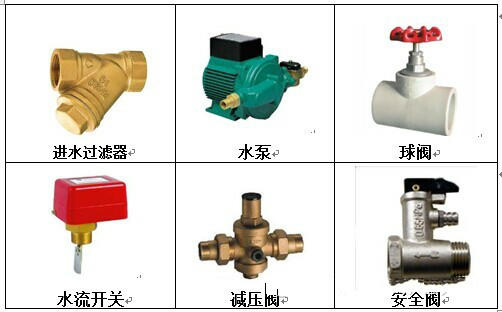

3、家用空气能热泵热水机常用安装附件：

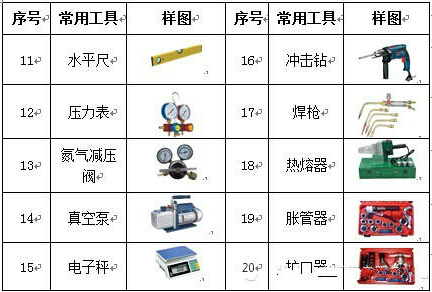

三、安装常用工具明细
