单层钢框架结构厂房全套施工图(含水电、暖通)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-04-08
  • 资料类型:RAR
  • 资料大小:7.51 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
单层钢框架结构厂房全套施工图(含水电、暖通)
本工程为地上一层钢框架结构,层高4.5m。主要柱网为7.8mX14.0m,屋面采用钢-混凝土组合楼盖,墙面采用檩条外挂复合板。本工程主体结构设计使用年限为 年,易于替换的构件(如檩条)设计使用年限为25年。本地区50年一遇的基本风压值为0.40kN/m (放大值系数为1.05),地面粗糙度为B类。
资料截图

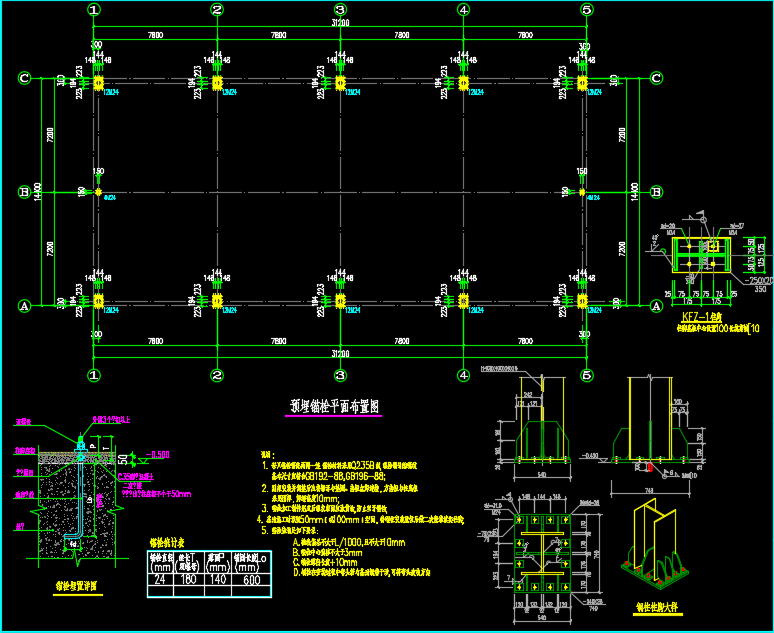

  • 厂房施工图,结构施工图

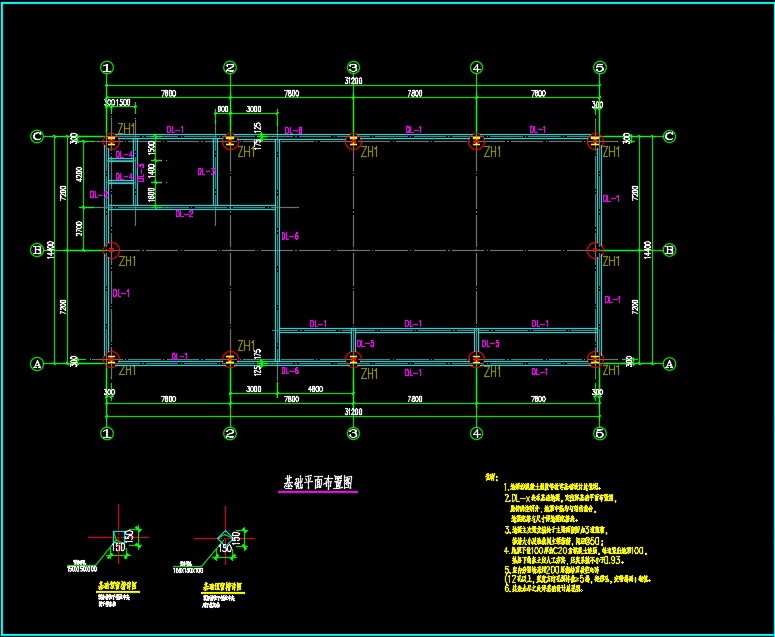

  • 厂房施工图,结构施工图

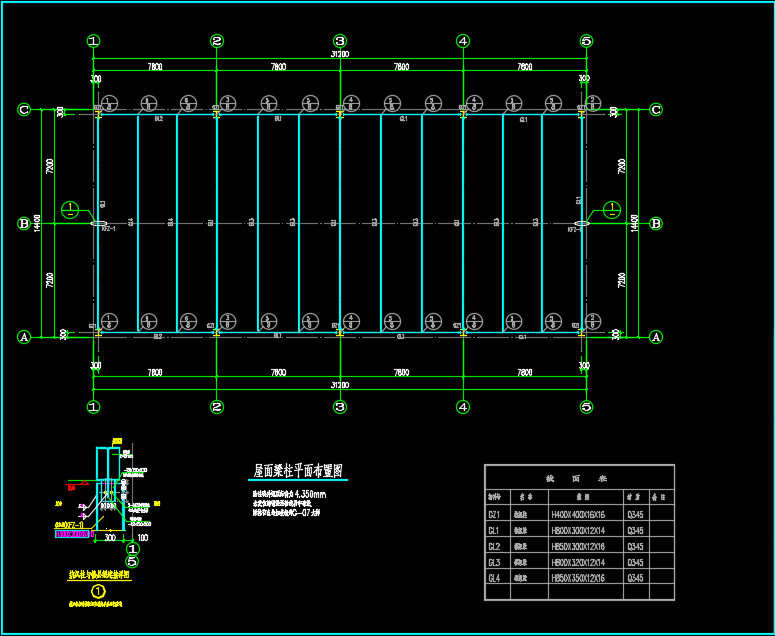

  • 厂房施工图,结构施工图
