单层钢结构厂房全套施工图纸(含电气、暖通、给排水)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-18
  • 资料类型:RAR
  • 资料大小:9.09 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
单层钢结构厂房全套施工图纸(含电气、暖通、给排水)
本工程为单层钢结构厂房。厂房总长约为92.98m,柱距为8m,总宽为89.78m,檐口标高28.695m。本工程建筑物室内地面标高±0.000相当于绝对标高4.500米。
单层钢结构厂房全套施工图纸包括:桩位平面布置图、地坪桩布置图、基础梁配筋图、钢柱平面布置图、屋面支撑系统平面布置图、柱间支撑布置图、屋面檩条平面布置图等。
资料截图

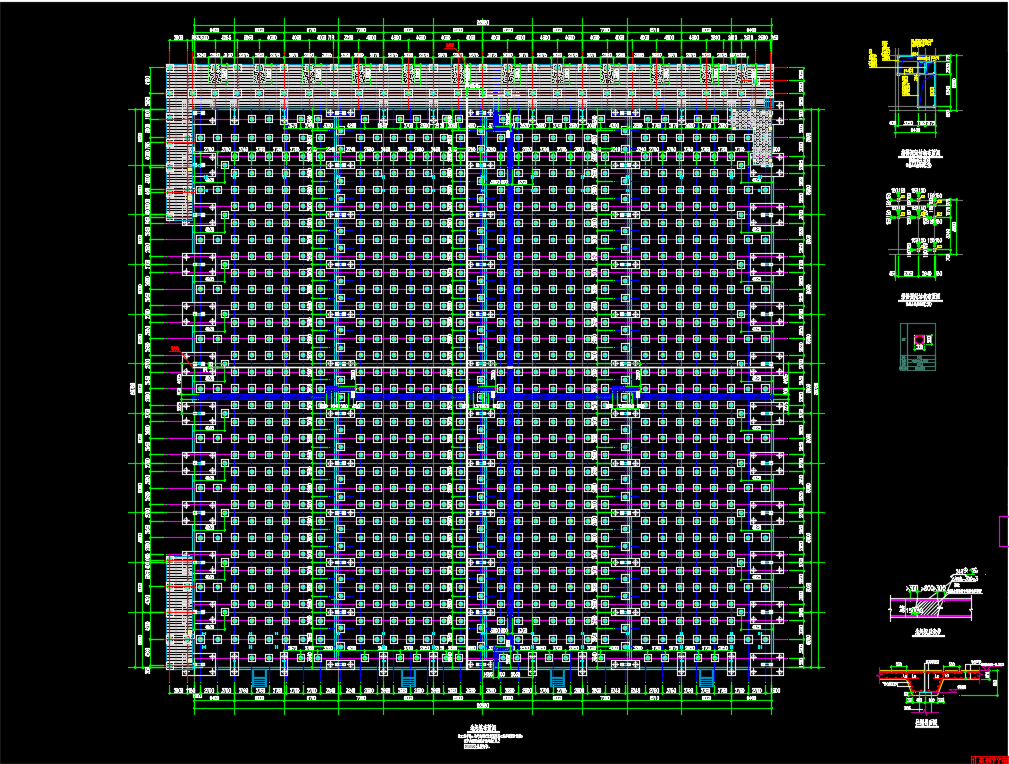

  • 厂房施工图,结构施工图

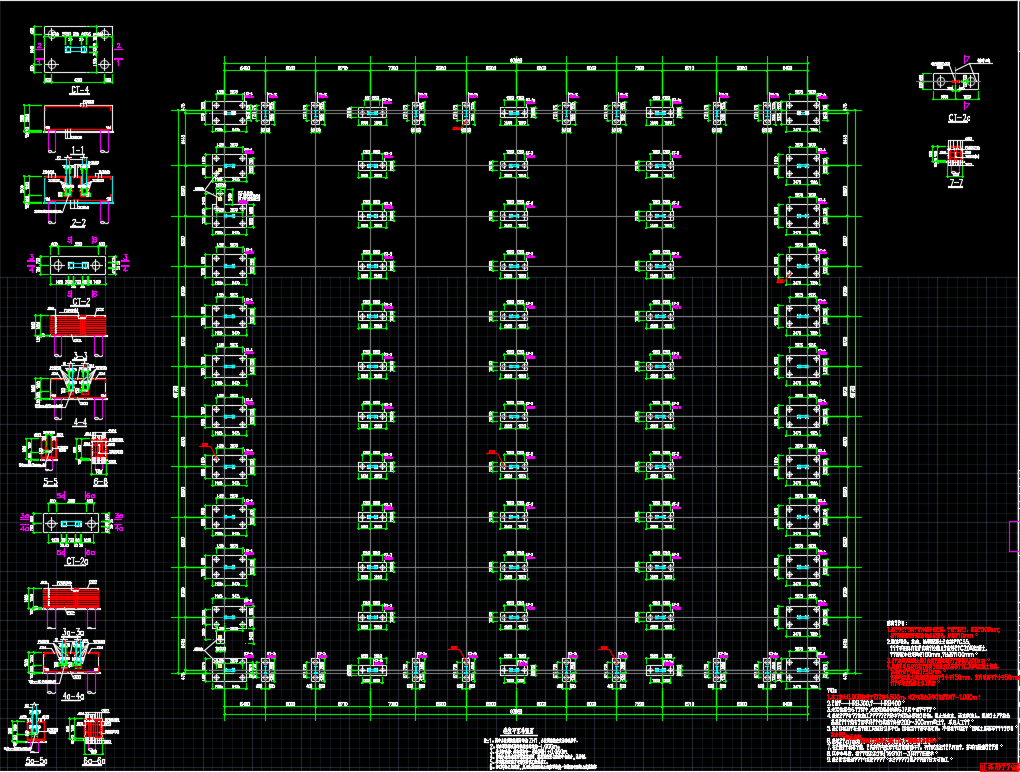

  • 厂房施工图,结构施工图
  • 厂房施工图,结构施工图
