26层住宅楼给排水施工全套图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-12
  • 资料类型:RAR
  • 资料大小:40.5 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
26层住宅楼给排水施工全套图纸
26层住宅楼给排水施工全套图纸包括:地下一层给排水平面图、地下一层自动喷淋平面图、地下一层自动喷淋平面图、二十五层给排水平面图、十五层给排水平面图、一层给排水平面图、消火栓系统升位图等等
项目规划用地面积61574.27平方米 ,总建筑面积228696.55平方米 。本项目主要由一、二类高层住宅、多层配套、地下汽车库组成,小区设计总户数1494户;本地块最高防火等级住宅建筑为26层一类住宅,室内消火栓用水量为20L/s;8#17#楼为多层公建,室内消火栓15L/s;由于地上住宅和地下车库联通,本地块室外消火栓为40L/s;地下汽车库、活动中心养老用房、非机动车库等部位设置喷淋。
资料截图

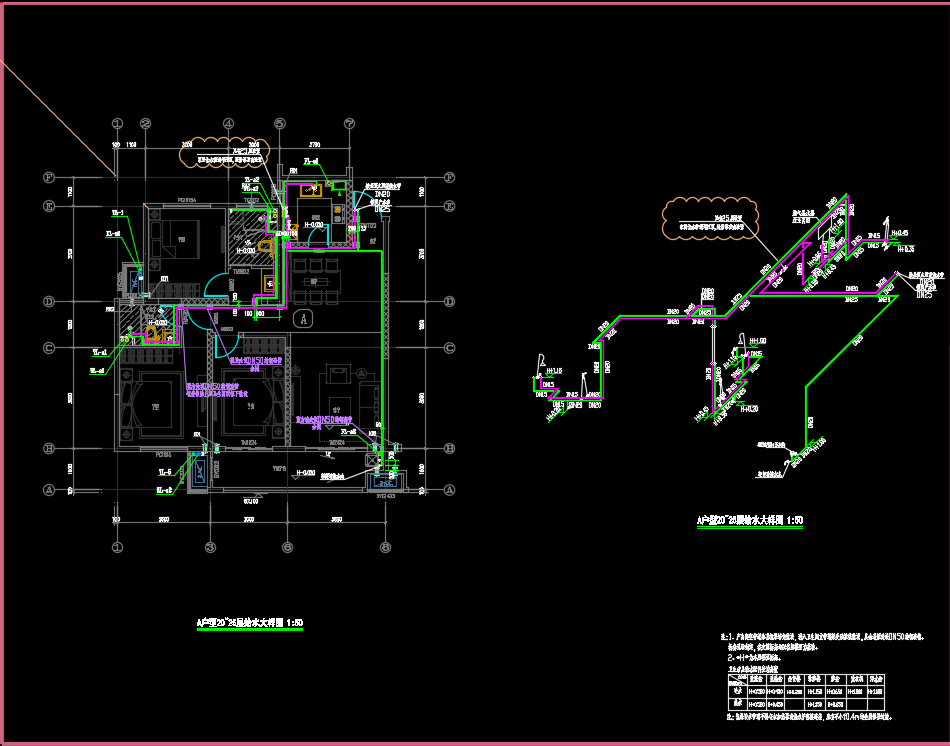

  • 住宅楼给排水,施工全套图纸

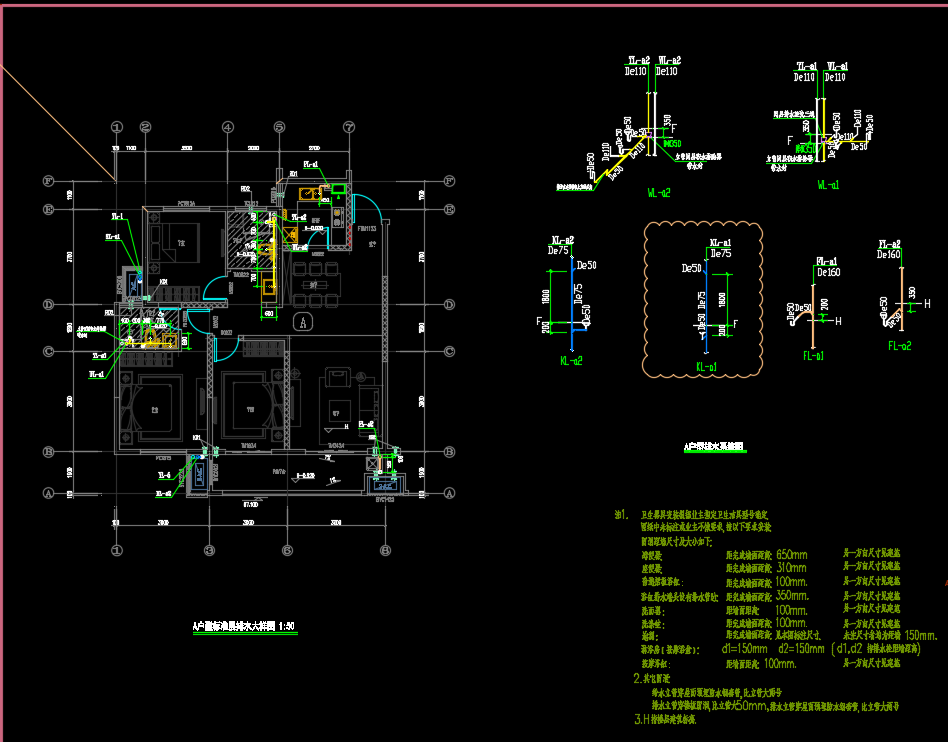

  • 住宅楼给排水,施工全套图纸

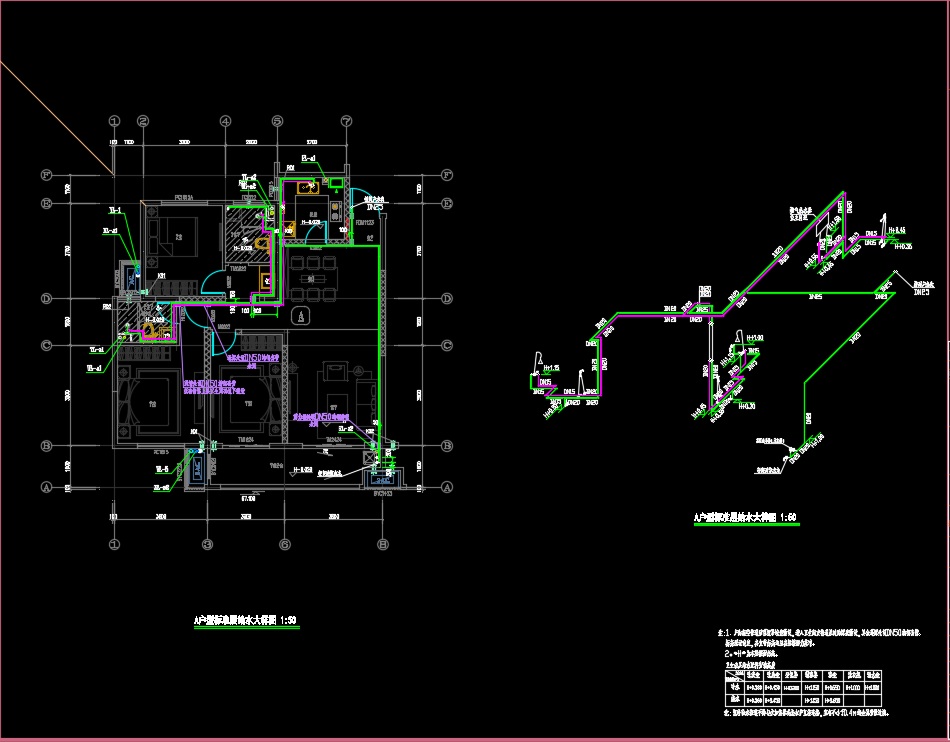

  • 住宅楼给排水,施工全套图纸
