二十五层住院综合楼给排水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-03-27
  • 资料类型:RAR
  • 资料大小:83.9 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十五层住院综合楼给排水施工图纸
1.本设计范围包括红线以的生活给水、生活热水、生活污水、废水、消防等系统。(不包括园林绿化的喷灌、水景等设施的给排水系统)。2.室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。总图部分另见总图专项设计。二十五层住院综合楼给排水施工图纸包括负一层给排水及消防平面图,一层给排水及消防平面图,二层给排水及消防平面图,三层给排水及消防平面图,四层给排水及消防平面图,五层给排水及消防平面图,六层给排水及消防平面图,七、八、十~十二层给排水及消防平面图,二十五层给排水及消防平面图,一层自动喷淋平面图,给水系统原理图等
资料截图

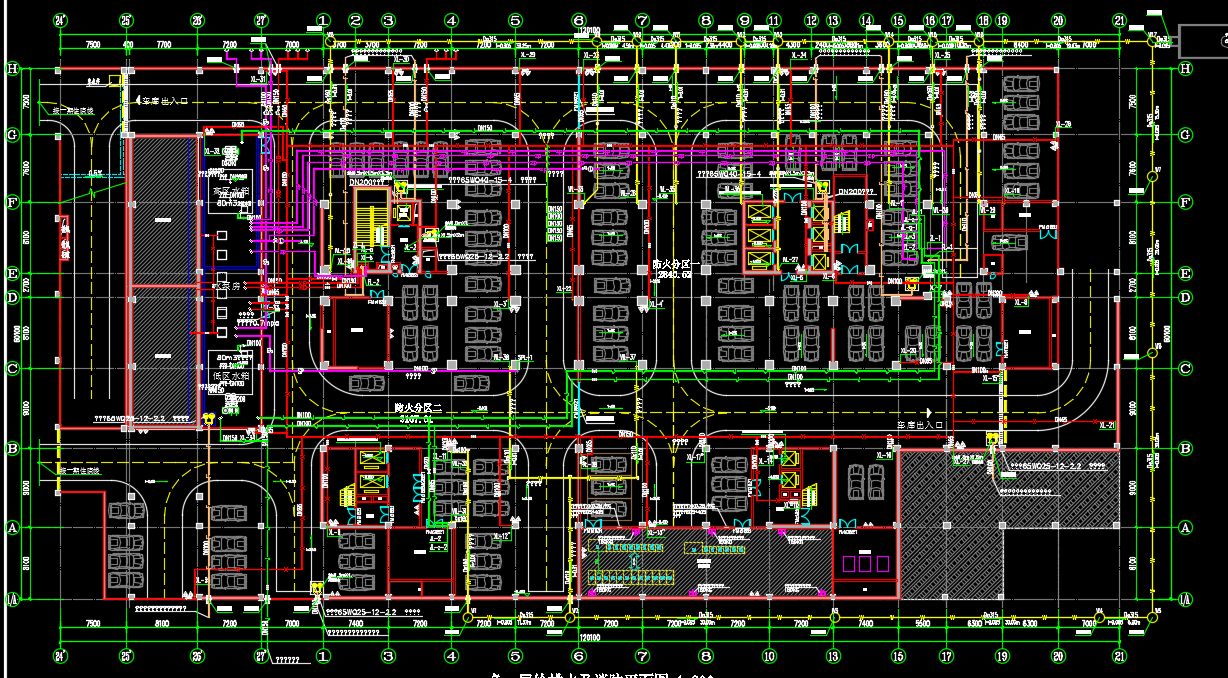

  • 二十五层住院综合楼给排水施工图纸

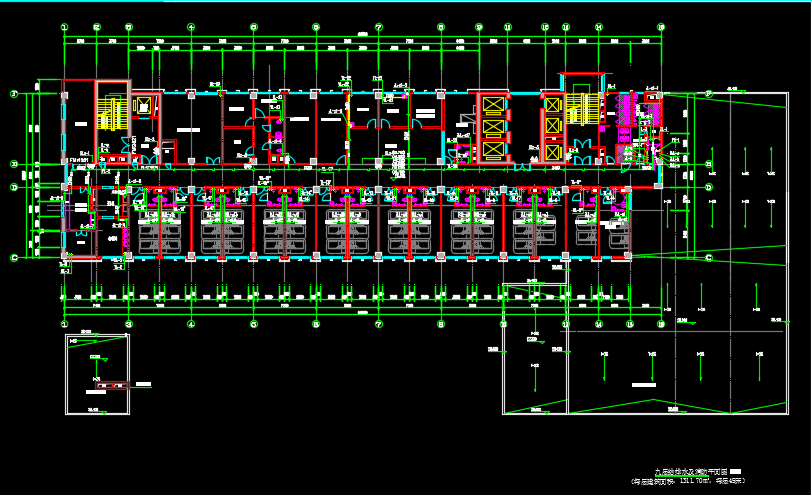

  • 二十五层住院综合楼给排水施工图纸

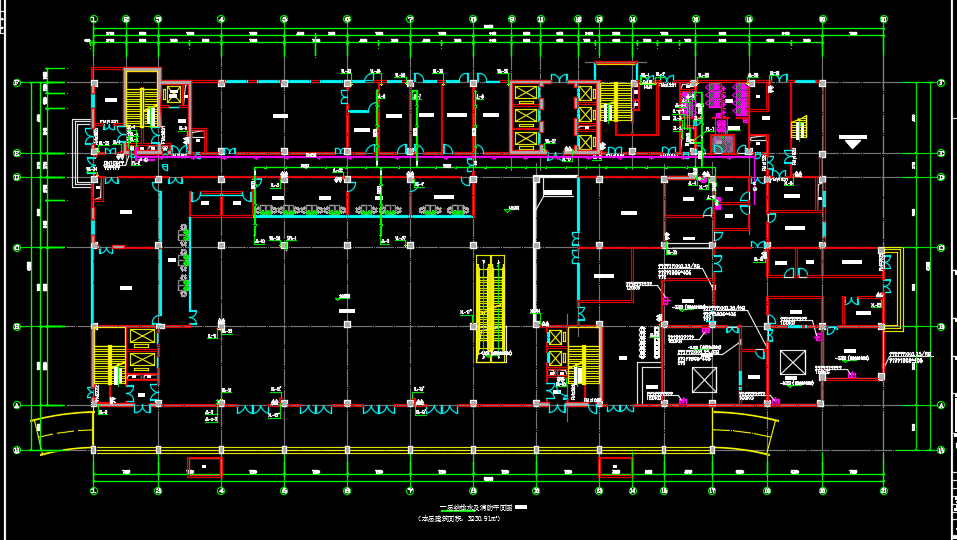

  • 二十五层住院综合楼给排水施工图纸
