十五层框剪结构办公楼给排水施工图纸
6#办公楼为地上十二层,总高度50.40m,耐火等级一级,防水等级一级,框剪结构,合理使用年限50年,抗震设防烈度6度,单栋地上建筑面积9468.24m2;,8#办公楼为地上十五层,总高度62.10m,耐火等级一级,防水等级一级,框剪结构,合理使用年限50年,抗震设防烈度6度,单栋地上建筑面积11293.75m2;9#办公楼为地上十五层,总高度62.10m,耐火等级一级,防水等级一级,框剪结构,合理使用年限50年,抗震设防烈度6度,单栋地上建筑面积11943.44m2,总建筑面积32705.43m2。
设计范围:
1.本设计范围包括建筑以内的给水排水、消防等管道系统及小型给水排水构筑物。
2.室外给水排水(包括室内消防的室外部分)由甲方另行委托设计,不在本次设计范围内。
3.本工程根据《建筑机电工程抗震设计规范》GB 50981-2014进行抗震设计。
生活污水系统:
1.本工程最高日排水量为350m3/d。
2.本工程污、废水采用合流制。室内±0.00以上污废水重力自流排入
室外污水管,地下室废水采用潜水排污泵分别提升至室外污水管。
3.本工程高层卫生间,管道井排水管采用特殊单立管排水系统;污水集水坑中设带自动耦合装置的潜污泵2台,一用一备,互为备用。潜水泵运行由集水坑水位自动控制。消防电梯集水坑潜污泵报警水位时同时启泵。污水泵应有不间断的动力供应。
4.集水坑的报警水位应传至物业管理中心。
5.压力排水均经消能井消能后再排入室外检查井。本工程采用异层排水。一层卫生间单独排水。

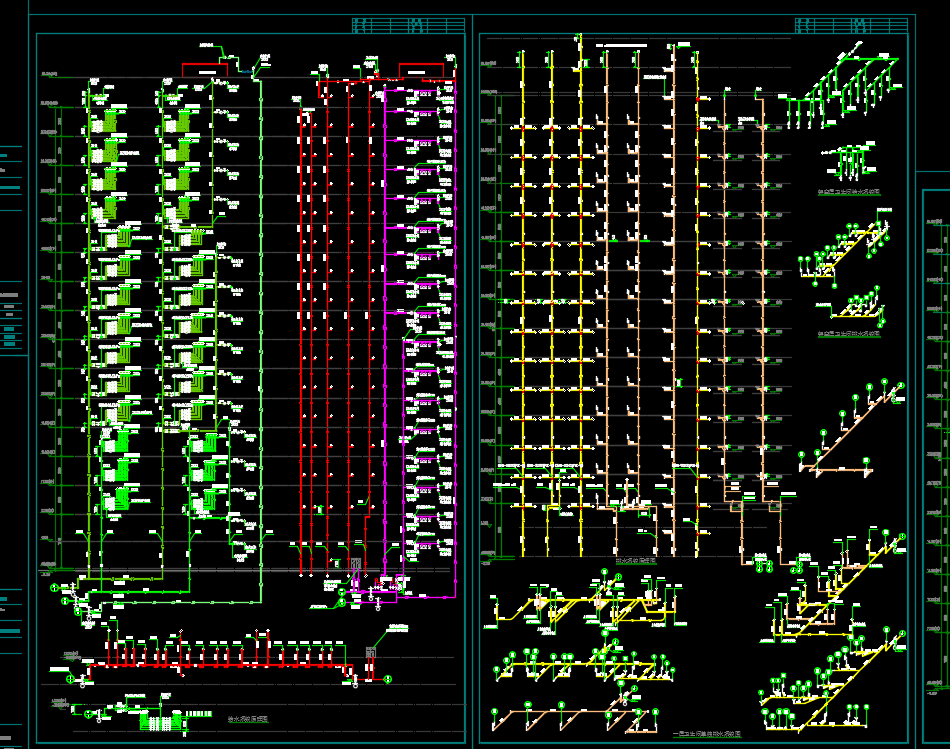

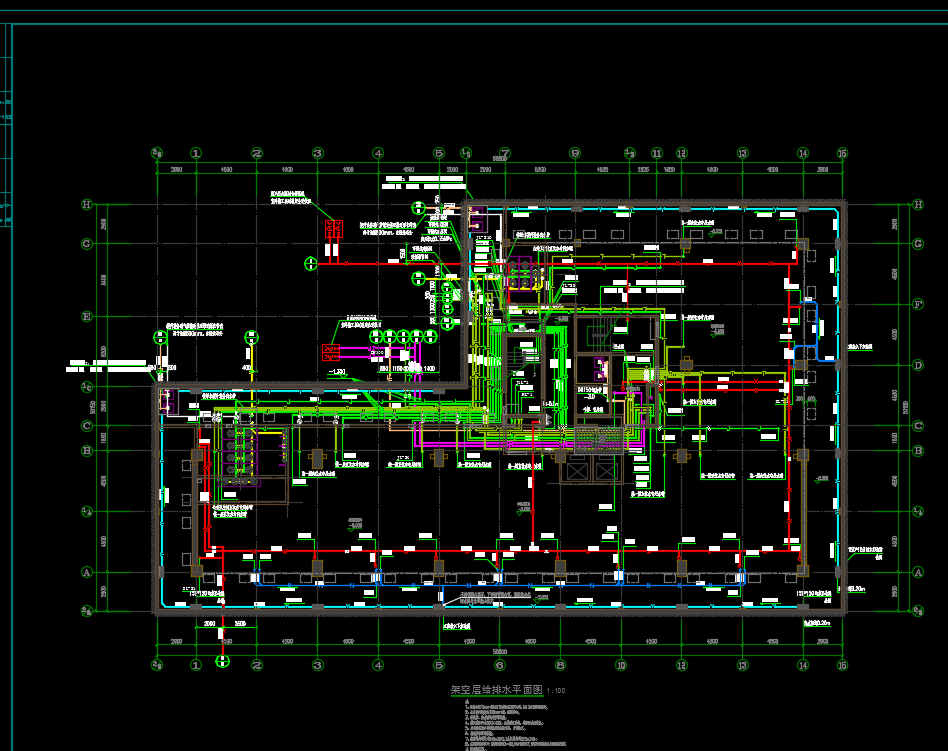

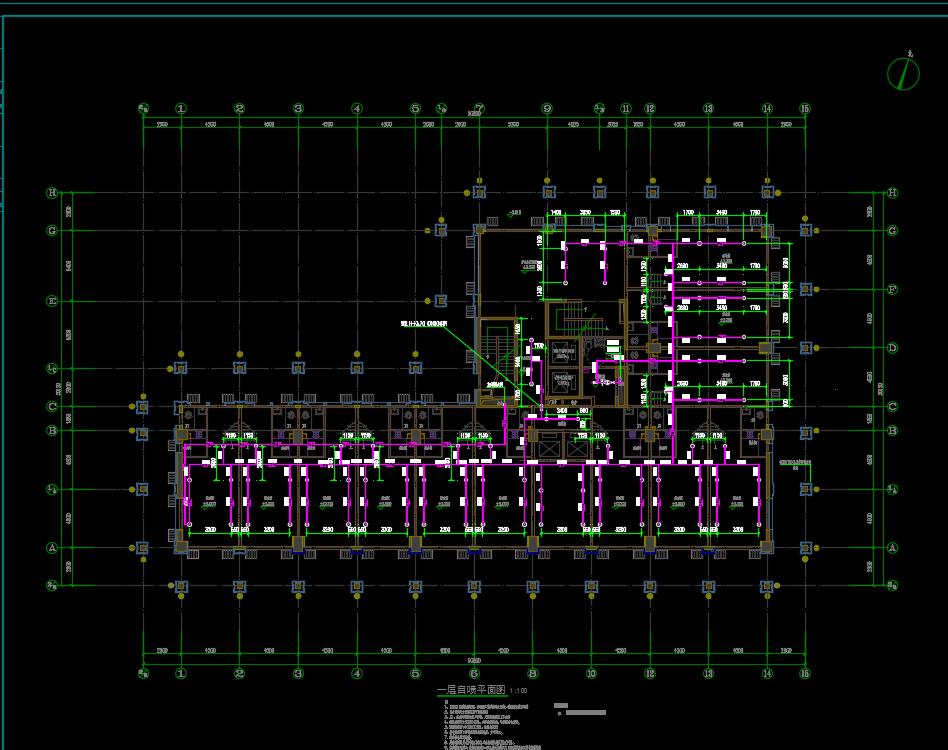

十五层框剪结构办公楼给排水施工图纸,包括:给排水平面图、自喷平面图、给水系统原理图、排水系统原理图、雨水系统原理图、给排水大样图、直饮水给排水详图
资料截图
  • 十五层框剪结构办公楼给排水施工图纸
  • 十五层框剪结构办公楼给排水施工图纸
  • 十五层框剪结构办公楼给排水施工图纸
