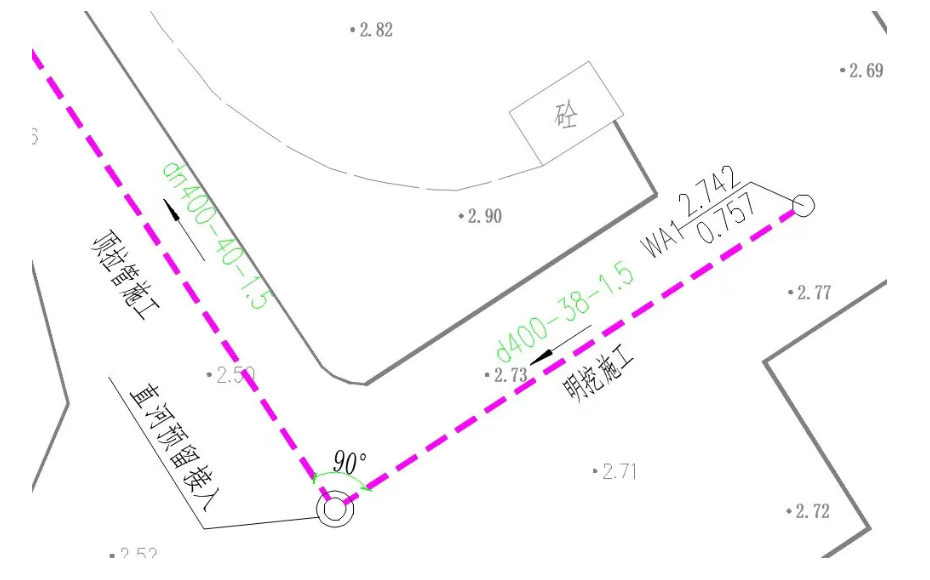

一、上案例：摘自几个勘察报告中的工程概况。 案例1：本项目为航油管线，管道管径 DN300，设计压力 6MPa，材质为钢管，管线长度为 5 公里。 ✅点评：钢管仅写DN不严谨，钢管应标注外径×壁厚。 ✅修改后：本项目为航油管线，管道采用Φ325×8钢管，公称直径DN300，设计压力6MPa，管线长度5km。 案例2：本次勘察范围内的拟建补水管道长约 300m，管径为 dn400，管身为 PE 材质，管底埋深约 1.20m，明挖法施工，设置检查井 45个，检查井为钢筋混凝土结构，直径 1000mm。 案例3：管线沿路敷设，管径为 1000mm，管材为Ⅲ级钢筋混凝土管，内套 dn600 聚乙烯缠绕实心结构壁排水管，管底埋深为 7.10～9.00m，共设置直径 7000mm 圆形工作井 2 口，直径 4000mm 圆形工作井 9 口,均采用钢筋混凝土结构，沉井法施工。 ✅点评：混凝土管建议加上符号d；dn600塑料内套管标注正确。 ✅修改：管线沿路敷设，d1000 Ⅲ级钢筋混凝土管，内套 dn600 聚乙烯缠绕实心结构壁排水管…… 案例4：新建 d300～d400mm 污水管道约 600m，管道埋深 1.2～4.6m。本工程管道的铺设方式主要为明挖、顶拉管施工，明挖施工段管材主要为钢筋混凝土管；顶拉管施工段管材为聚乙烯缠绕实心结构壁排水管，工作井采用沉井法施工。其中明挖段设置圆形检测井 38 口，直径1000mm，顶拉管施工段设置工作井 4 口，直径 2000mm，工作井均采用沉井施工。 ✅点评：d300~d400用于混凝土管，标注规范；但塑料缠绕管不能用d，应改为dn。 ✅修改：新建d300～d400钢筋混凝土污水管道约600m；顶拉管段采用dn300～dn400聚乙烯缠绕实心结构壁排水管…… DN：DN表示公称直径，是管道统元件的尺寸标识。它由字母DN和后跟无因次的整数数字组成。公称直径不是实际的外径或内径，而是一个名义尺寸，用于统一管道和管件的连接尺寸。例如，DN100的管道，其外径可能是114.3mm或108mm。 一般表示铸铁管、钢塑复合管、镀锌钢管的公称直径。 dn：通常用于表示塑料管材的公称外径,例如，dn110表示外径为110mm的塑料管。 De-- PPR、PE管、聚丙烯管外径 ,通常写成“外径×壁厚”的形式，比如 De25×3，表示外径 25mm、壁厚 3mm。 d -- 混凝土管公称内径 三，同质使用方法 1、同样是塑料管：De 和 dn 物理含义完全一样，都代表公称外径，都表示塑料管，报告里全文统一即可，不要同一份报告De、dn来回混用。一般PE、PVC‑U 优先使用 dn，PPR优先 使用 De。 2、同样是铁管，钢管:钢管主标注Φ外径×壁厚，可附带DN,铸铁管、钢塑复合管一般DN表示。
ф-- 无缝钢管或者有色金属管道应标注“外径×壁厚”
