室内机送回风方式与特点

(1)侧送下回:鉴于建筑结构的影响,现场中这种方式比较多,出回风口之间都用风管或帆布与室内机连接,效果比较好。


(2)侧送侧回:这是装潢设计师比较喜欢用的一种方式,这样基本不会影响到层高,但是采用侧送侧回的方式有几个注意点:

·出回风口之间应该保持最少1米的距离,以避免气流短路,影响空调效果。

·制热时,热空气悬浮在房间上方,比较容易气流短路,影响制热效果,此时可以调整出回风口横竖百叶的角度,以达到好的空调效果。

(3)侧送后回:可以避免风扇电机的声音直接传递下来,但是,如果回风没有接回风帆布或者回风管,会有一定的能量损失。


(4)下送下回:可以将热量直接传送下来,对于层高较高的情况,又有制热需要,这种是最好的方式。但是弊端是制冷时,可能有冷风直接吹到人身上。


室内机及风口的设计

冬季室内机送出的热风由于密度小,易向上流动并且积聚在房间的上部,因此必须保证热风能够送到1.8米以下的工作区。

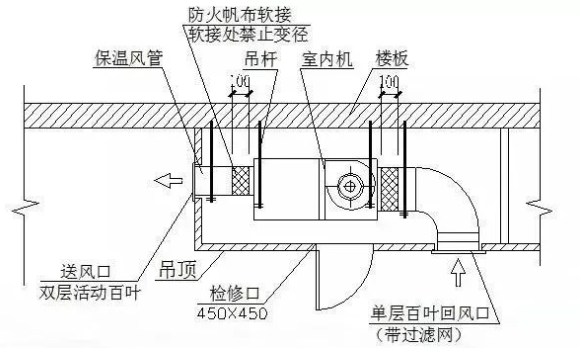

当房间的吊顶较高时,建议采用风口顶送方式(百叶风口从上往下吹)。如果吊顶不能方便拆卸,室内机接管侧的吊顶处必须留出不小于450×450mm的检修孔。另外送风口、回风口地距离不要太近,以免气流短路。


在设计时,必须注意风口的尺寸。当风口的尺寸太小时,容易产生噪音声。风口的大小是由风量、风速和送风距离决定的。

风口的材料种类与选择

列举三种风口材料:木质、铝合金、ABS材料,各有特点。

·木质材料:在冬天制热时,由于风口在使用和不使用空调时温差较大,容易变形、开裂;阻挡多,净面积小。

·铝合金材料:在夏天制冷时,送风温度过低、室内湿度较大时,易产生结露的现象。

·ABS材料:这是一种树脂材料,较少出现变形、结露的情况,而且有多种颜色可供选择。

室内机与装潢的配合

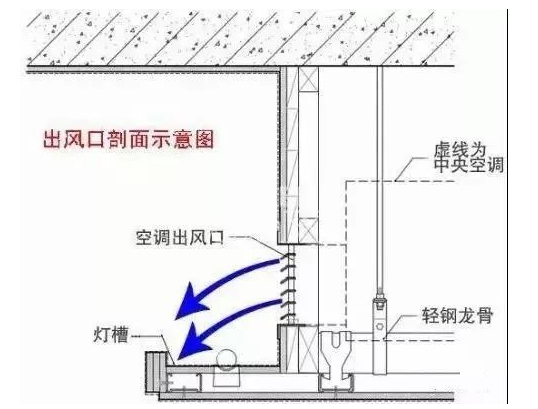

室内机与装潢的配合,应遵循先在满足空调效果的前提下,然后尽可能满足装潢的要求,举例灯槽制热不良的肇事者:

由于空气的物理性质,冬季热气流始终保持上升状态,因此送风时应注意保持足够的出风速度并调整百叶角度,以确保热空气到达人员活动高度。一旦遭遇灯槽,气流运动方向发生改变,热空气始终在房间上部徘徊,因此产生了制热不良的现象。因此,有制热要求时,不要把风口嵌在吊顶的内部。

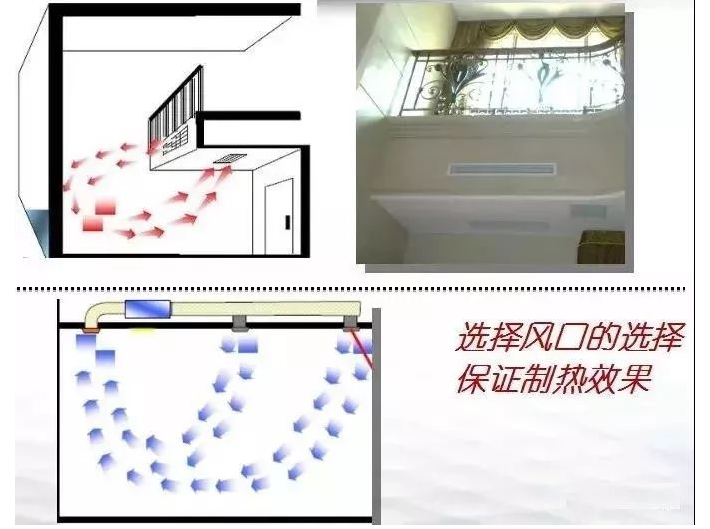

另外,挑空区域的设计避免回风短路,如下所示:


噪音的控制

风管机在运行时,会产生一定的噪音,噪音的大小除设备本身原因外,实际安装工程中安装方式和安装质量对其影响显著。下面探讨几种风管机的噪音处理方法:

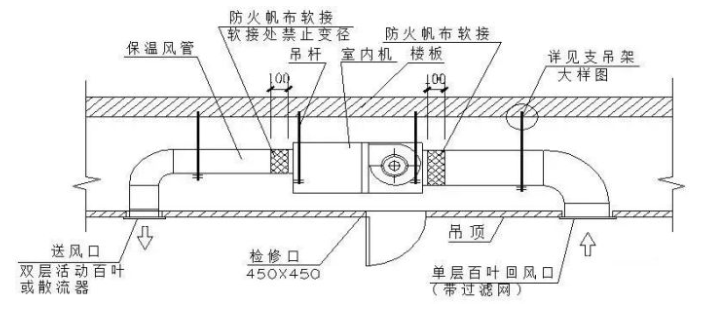

在风管机前后接风管、有条件的前提下设置风管弯头是降低噪音的很好的一个方法,噪音通过弯头时折射、吸收,会有明显的衰减。

为了取得更好的消音效果,风管内壁可以贴吸音材料(须满足防火要求),或采用内壁为玻璃丝布敷面的具有吸音功能的离心玻璃棉复合风管。

当局部吊顶的空间较小、无法布置风管时,为了降低风管机的噪声,可以采用吊顶回风,即把风管机所在的整个局部吊顶空间当作回风箱,风管机不采用下回风,而采用后回风。

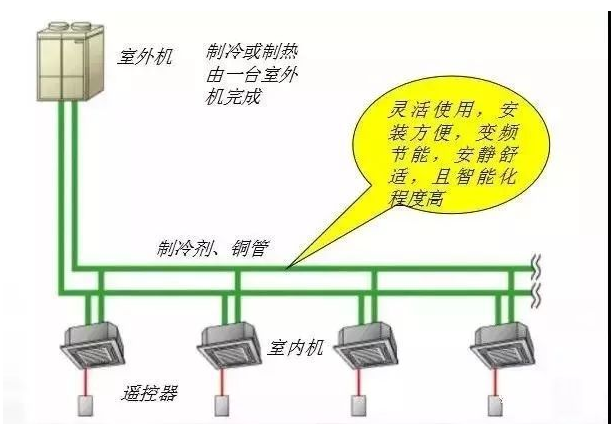

这里顺便回答下之前网友问的问题,有人疑惑说,室内机总冷量和可以配到室外机冷量的50%--130%,是不是说明室外机的出力可以达到样本标称值的130%?


空调系统的制冷量取决于室外机的冷量、室内机的总冷量这两者的较小者,对多联机可配到50%~130%要有正确的理解;多联机可以配到130%,并不是说整个系统可以达到130%的制冷量,整个系统基本上还是按照100%或多一点在出力。

虽然家用中央空调同时使用率一般不会太高,但考虑到最不利天气情况以及机器回油,压缩机使用寿命的原因,配比率建议不要过大,建议100%-110%为宜,不能超过115%。
