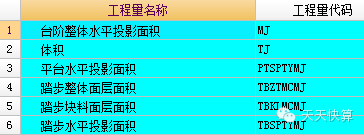

你只要在用广联达图形软件，就不可避免地用广联达代码，有的代码大家一看就知道什么意思，有的代码你不一定知道是什么意思，比如台阶，你明白以下图1中台阶的各个代码是什么意思吗？

图1

在接下来的时间里，我们会增加一个系列，不定期间断性地发表一些关于代码解释的文章，希望对你应用广联达软件有帮助。

如果你也有那个代码不清楚，请把问题发到我们的企业qq800014859上，我们会用写文章的方式帮你解答。

下面我们用一个具体台阶来讲解台阶的代码。

一、图纸介绍

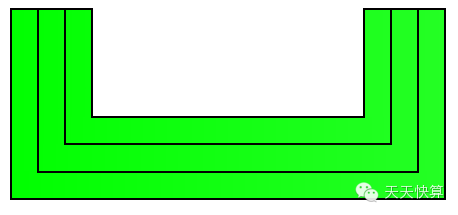

台阶平面图如图2所示。

图2

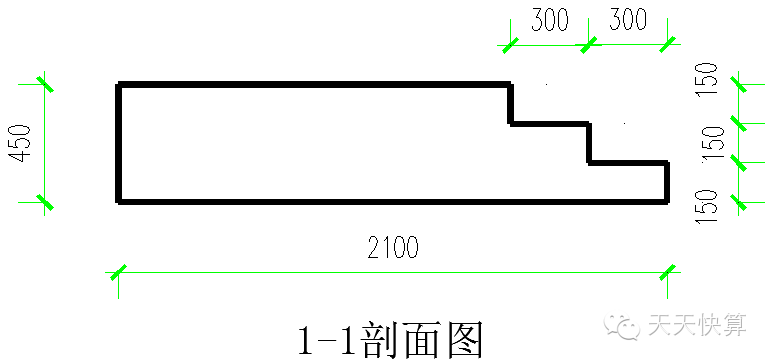

台阶剖面图如图3所示。

图3

二、台阶与平台的分界线在哪里？

在解释台阶代码之前，我们先要搞懂一个问题，就是台阶与平台的分界线。

（一）清单规则是怎样规定的？

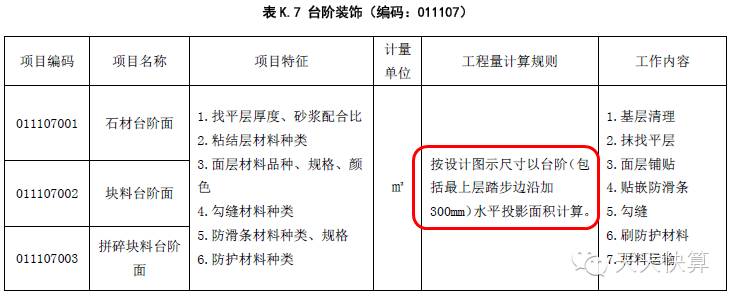

关于台阶与平台的分界线，清单规则是这样规定的，如图4所示。

图4

注：其实清单规则关于台阶的主体部分并么有此规定，只是装修部分这样说的，我们就姑且理解台阶的主体部分也是这样分的。

（二）台阶与平台的分界线

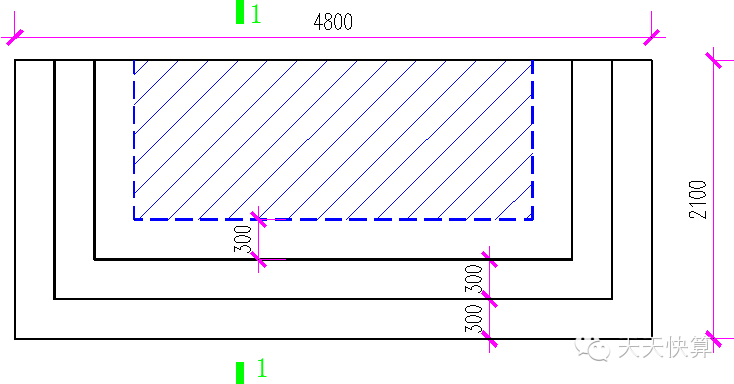

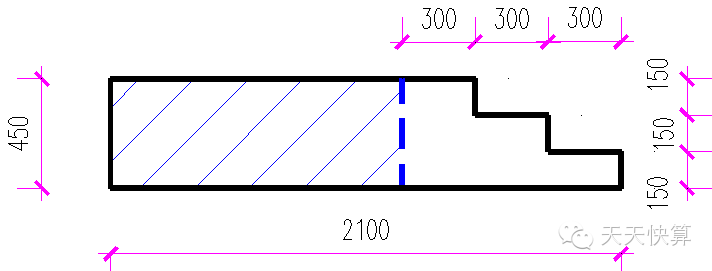

根据我们对清单规则的理解，台阶与平台的分界线如图5、图6所示。
图5

图6

蓝色阴影部分为平台，非阴影部分为台阶部分。

三、台阶代码解析

下面我们就一一来解析台阶的代码。

（一）台阶整体投影面积MJ代表什么意思？

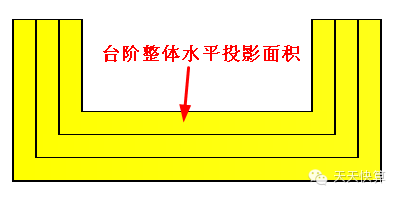

经过我们测试，我们台阶画到多少，投影面积就算多少。如图7所示。

图7

注：图6已经包括了台阶往后的300。

（二）体积TJ代表什么意思？

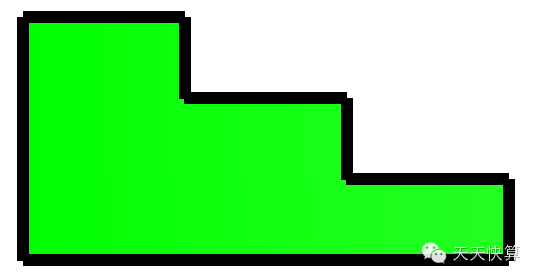

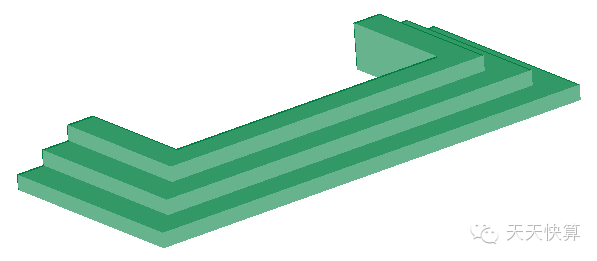

经过我们测试，我们台阶画到多少，体积代表的是所画部分整体体积。下面图8代表所画台阶的面积，图9代表台阶的截面积，图10代表软件台

图8

图9

图10

（三）平台水平投影面积PTSPTYMJ代表什么意思？

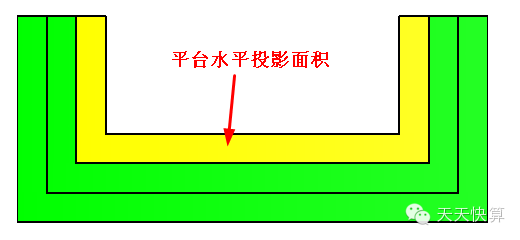

经过我们测试，我们只画台阶，软件也会计算平台水平投影面积，就是把台阶最后一个踏步往后300算给平台了。如图11中的黄色部分。

图11

特别提醒：按照规则黄色部分算给台阶了，不应该再算平台，平台应该是图4中虚线以内部分，大家应用这个代码的时候注意。

（四）踏步整体面层面积TBZTMCMJ代表什么意思？

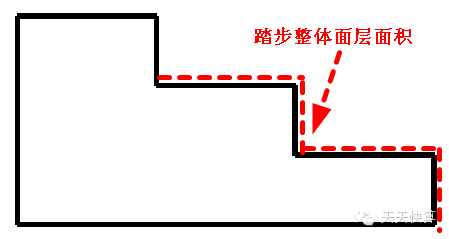

经过我们测试，踏步整体面层面积代表的是图12中虚线部分的面积。

图12

特别提醒，这个代码算了连个踏步的平面和侧面，没有什么实用价值，大家在使用的时候注意。

（五）踏步块料面层面积TBKLMCMJ代表什么意思？

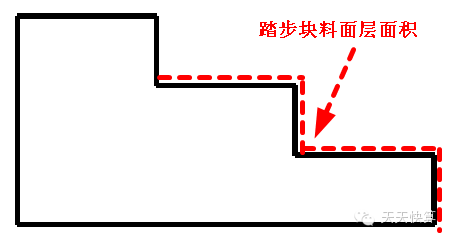

经过我们测试，踏步块料面层面积与踏步整体面层面积代表的意思一样，如图13中的虚线部分。

图13

（六）踏步水平投影面积TBSPTYMJ代表什么意思？

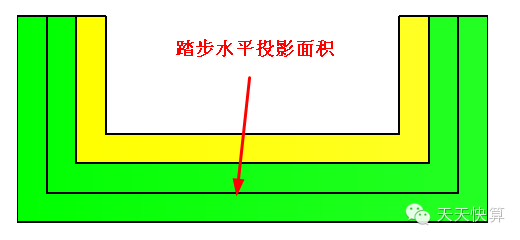

经过我们测试，踏步水平投影面积代表的是图14重点绿色部分。

图14

特别提醒：软件中的踏步水平投影面积，只算了两个踏步的水平投影面积，没有考虑最后一个踏步往后退300的台阶部分。
