11G新平法去年发布之后，已经有很多用户接触到了采用新规范、新平法设计的工程，对于新平法中变化的一些内容，可能都会感到很头疼，而尤其关注的是对工程量结果的影响。因为对新平法的理解不同，或是计算时采用的算法不一，都有可能在一些节点构造处出现一些不同的计算结果，从而在对量时候也会产生一些分歧，那么在新平法中哪些节点是需要特别注意的呢?如何能让计算结果有理有据？

下面，将通过几个节点构造，来分析新平法中一些构造变化对工程量的影响。

  1. 1、 柱子变截面

柱子的变截面节点在本次新平法构造发生了变化，特别是增加了变截面一侧无梁的构造，这个节点在03系列平法中是没有明确规定，因其构造与变截面一侧有梁构造不同，也是在计算时容易忽视的。首先来看节点构造：

变截面一侧有梁构造 变截面一侧无梁构造

通过上图的节点构造，可以发现，当变截面一侧有梁构造时，弯折长度为12d；而当变截面一侧无梁构造时，弯折长度为△+Lae-保护层。

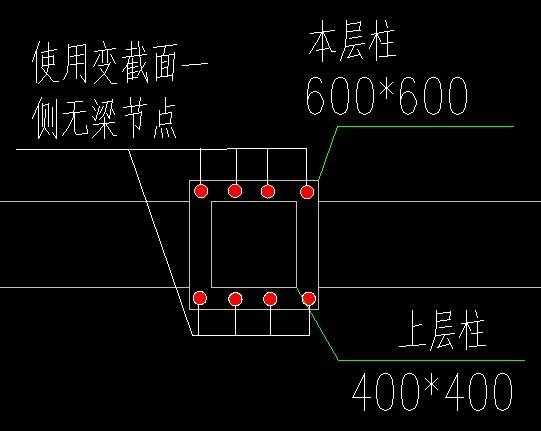

从公式就可以看出这两种构造是有很明显的区别，而在实际工程中，也会经常遇到如下图这样的构造，此时在选取节点时候就需要特别注意，需要使用变截面一侧无梁的构造节点：

总结规律，一般柱子在边角处发生变截面时，在计算时候就需要特别注意，看变截面一侧是否有梁，如果没有，则柱钢筋计算需要采用“变截面一侧无梁”的构造，而在软件中，此种情况能够智能判断和计算。

  1. 2、 顶层边角柱外侧纵筋

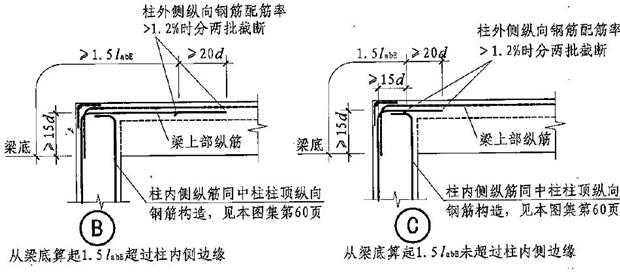

在11G新平法中，顶层边角柱的变化较大，而图集中最常用的B、C节点，很多用户不清楚如何来选择以及柱外侧钢筋的构造。



下面通过一具体实例来分析一下这两种构造。

三级抗震情况，柱为C30混凝土，柱子钢筋为HRB335，直径20mm，柱尺寸为400*400，柱保护层30；

  1. 1） 当屋面框架梁高为500mm

1.5Labe=1.5*31d=930mm

需要判断是否到达柱子内边：

梁高-保护层+柱宽-保护层=500-30+400-30=840mm＜1.5labe

即柱外侧钢筋从梁底算起超过了柱内边，根据图集规定，选择B节点。

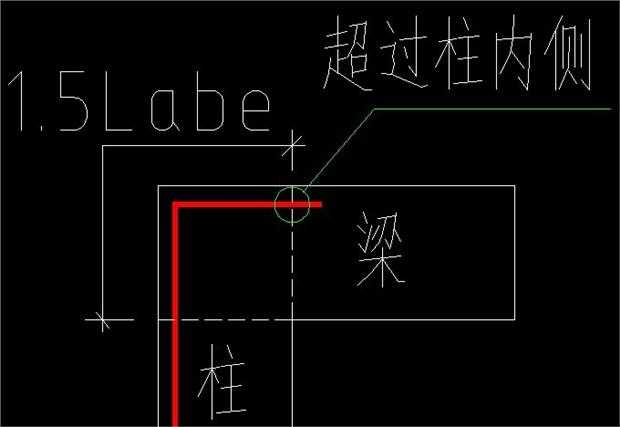

1.5Labe超过柱内侧

顶层边角柱外侧纵筋的锚固长度为1.5Labe（如考虑分批截断则加20d）。

  1. 2） 当屋面框架梁高为700mm

梁高-保护层+柱宽-保护层=700-30+400-30=1040mm＞1.5Labe=930mm

则表示外侧钢筋从梁底算起未超过柱子内边，根据图集规定，选择C节点。

并且柱钢筋到顶后弯折长度必须要≥15d。

到顶后弯折长度=1.5Labe-（梁高-保护层）=930-（700-30）=230mm＜15d=300mm

则外侧钢筋在顶部的构造为到顶后弯折15d；

总锚长为梁高-保护层+15d（如考虑分批截断则加20d）。

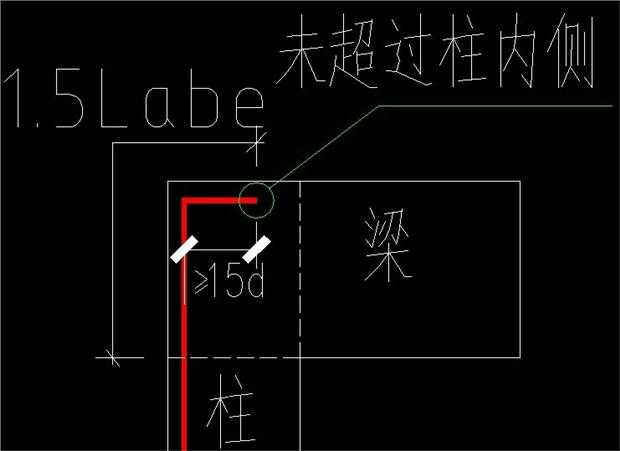

1.5Labe未超过柱内侧

通过以上案例分析，在新平法中，B、C节点在选用时候首先需要根据柱梁尺寸进行判断，当梁高较大时，要特别注意到顶后弯折长度是否满足15d的长度。

  1. 3、 屋面框架梁上部钢筋端部构造

在03系列平法中，在计算屋面框架梁上部钢筋端部构造时，常用的算法为弯折至梁底即可；而在11G平法中，在WKL构造直接在KZ的顶层边角柱构造节点中进行标示，并且钢筋的具体构造也有了明显的变化。

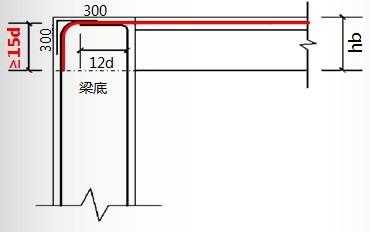

11G新平法WKL上部钢筋端部构造

从节点构造中可以发现，WKL端部构造不仅为弯至梁底，而且要求弯折长度必须要≥15d，可通过一个案例来分析新平法变化之后的量差影响。

案例1：当梁高为500mm ，梁上部钢筋直径为25mm，保护层厚度30mm。

根据新平法，其上部钢筋弯折长度为=max（梁高-保护层，15d）=max（450,375）=450mm；

案例2：当梁高为300mm ，其余条件不变。

上部钢筋端部弯折长度=max（梁高-保护层，15d）=max（270,375）=375mm；

通过上面案例对比发现，当WKL梁高不同时，会出现不同的弯折长度计算方法，特别是当梁高较小时，新平法规定必须满足15d的万弯折长度，如果在计算时，不考察此种影响，很容就会导致工程量不一致的情况。

  1. 4、 抗震框架梁的加密区

11G-1平法第85页，在对抗震框架梁KL、WKL的箍筋加密区规定时，提出了当框架梁以主梁为支座时，这一端可不设加密区。

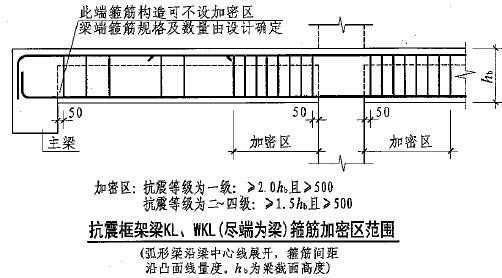

11G新平法抗震框架梁加密区

显然易见，这种变化会直接影响箍筋的构造，对箍筋的工程量影响较大。

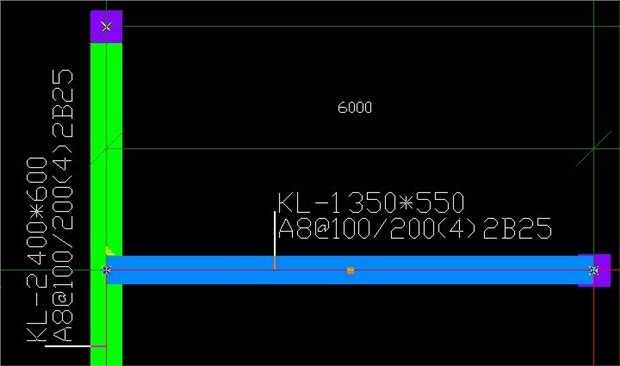

案例：柱子尺寸都为400*400，箍筋起步50mm，一级抗震，计算KL-1的箍筋根数；



1）根据03平法，KL-1左右两侧都为加密区，加密区为≥ 2hb且≥ 500；

加密区箍筋根数为{ceil【max（2hb，500）-50】/100+1}*2=24

非加密区为ceil（6000-200-200-2hb*2）/200-1=16

采用旧规则，KL-1的箍筋根式为24+16=40根。

2）按照11G规则，当以主梁为支座时，此端可以不加密，那本案例中左侧

以梁为支座一段无加密区，只有右侧以柱子为支座为加密区。

加密区根数为ceil【max（2hb，500）-50】/100+1=12

非加密区根数为ceil（6000-200-200-2hb-50）/200=23

采用11G的算法，KL-1的箍筋根数为35根。

通过案例，由于新旧平法对框架梁箍筋加密区的规定不同，在计算时，要特别注意图纸中是否有关于加密区的说明，在对量时，也要清楚各自采用什么构造，这样才能保证结果的准确。



通过以上几个节点分析，已经能很直观的感受到新平法的变化给钢筋计算结果带来的影响，只有对新平法的构造理解、掌握后，在算量的过程中才能够运用正确的构造及规则，不管是用手工计算或是软件计算，都能对计算结果了熟于心，在对量时也能做到胸有成竹！
