某职业技术学校宿舍楼食堂电气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-04-08
  • 资料类型:RAR
  • 资料大小:131 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某职业技术学校宿舍楼食堂电气施工图纸
本工程为xxx校区G栋学生宿舍项目,总建筑面积约为76666.04m2。地下二层,局部地下一层;地上部分子项建筑一栋食堂和二栋学生宿舍楼;其中,地下室为汽车库及设备用房,地下一层局部为核6常6人防区域;食堂为一~三层为厨房和就餐区;2栋学生宿舍均为24层,一层为架空层,二层为读书阅览室,子项食堂:建筑面积为3608.70m2,建筑高度16.500m,属多层建筑。抗震设防烈度:7度.建筑耐火等级为一级。子项1号2号宿舍:建筑面积为46671.65m2,建筑高度90.100m,属一类高层公共建筑。抗震设防烈度:7度。建筑耐火等级为一级。

某职业技术学校宿舍楼食堂电气施工图纸包括塔楼竖向干线系统图、地下室、食堂竖向干线系统图、专用高压配电系统图 、地下一层变配电房设备布置平面图、低压系统图、变电所电力监控系统图、电气景观照明总平面图、建筑场地园林景观弱电布置图、集中电源集中控制型消防应急照明和疏散指示系统、地下二层动力平面图、地下一层照明平面图、基础接地平面图
资料截图

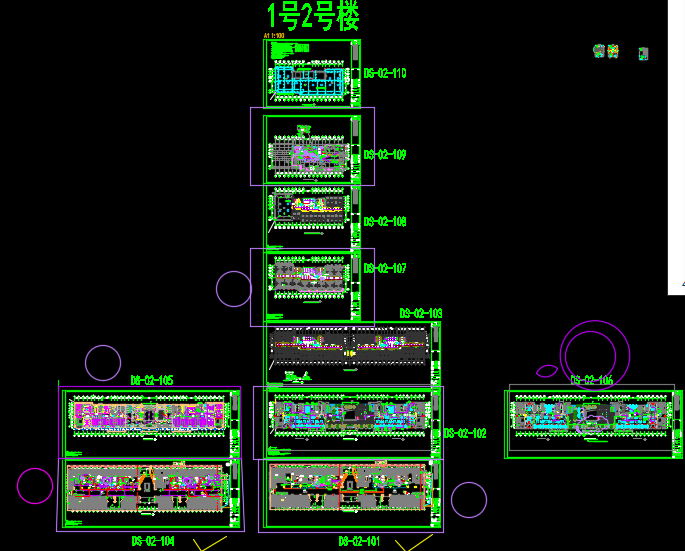

  • 某职业技术学校宿舍楼食堂电气施工图纸

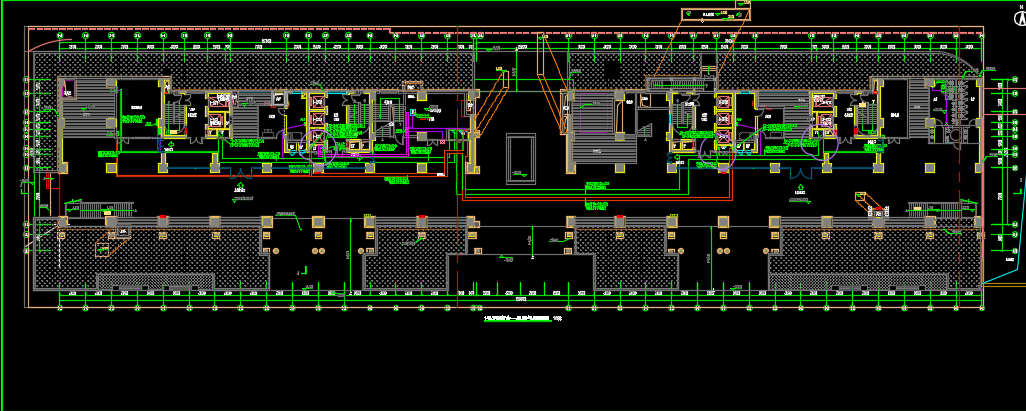

  • 某职业技术学校宿舍楼食堂电气施工图纸

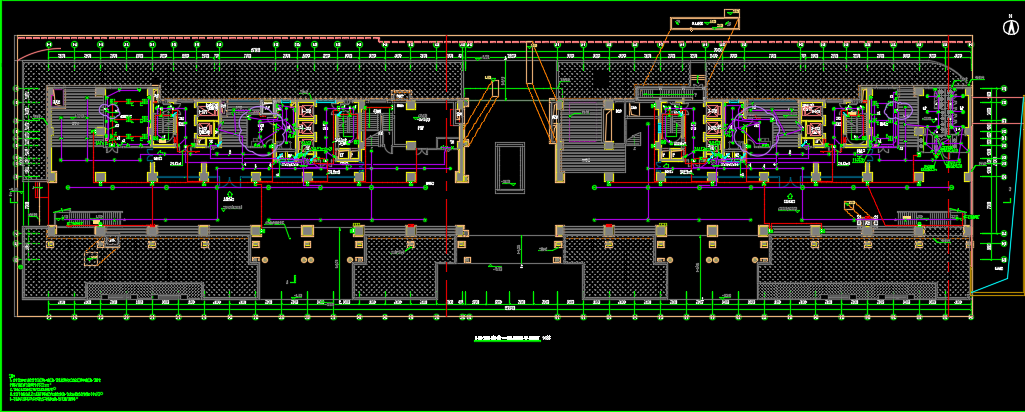

  • 某职业技术学校宿舍楼食堂电气施工图纸

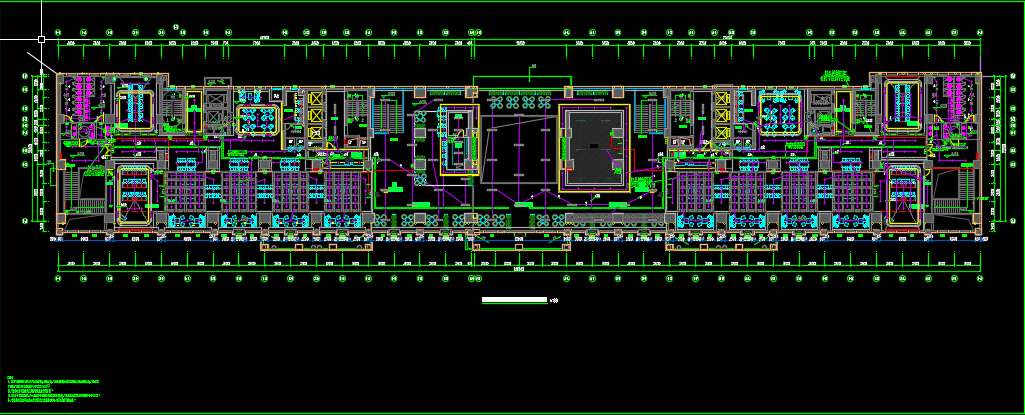

  • 某职业技术学校宿舍楼食堂电气施工图纸

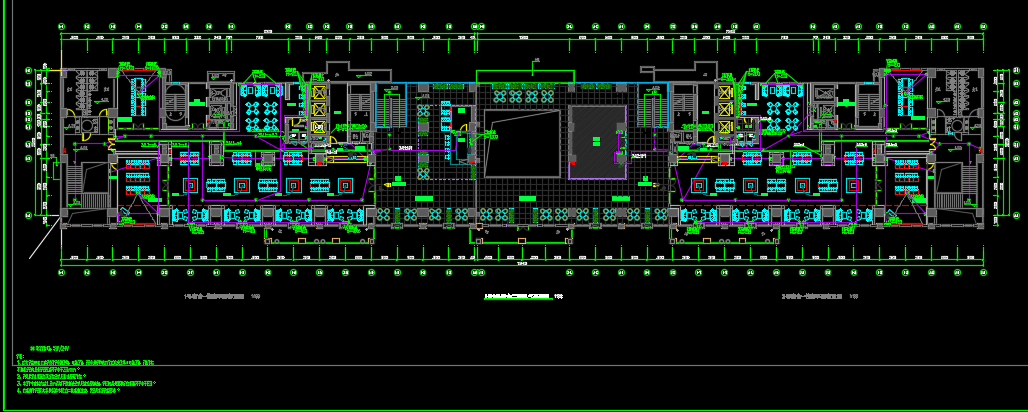

  • 某职业技术学校宿舍楼食堂电气施工图纸
