本次设计仅为一期范围,即地块南侧的靠近XX的XX部分。新建XX作为XX的一部分：总建筑面积50895.2㎡，其中地上建筑面积37682.27㎡，地下建筑面积13212.93㎡。本建筑负一层主要组成部分为设备用房部分、儿童体验馆、临时展厅以及地下车库部分。夹层为地下停车。一层分为东西两侧部分。其中西侧为新闻报告厅及咖啡厅。东侧为博物馆门厅、电影院入口门厅、商店、办公部分。结构形式：框架剪力墙结构,使用年限：合理使用年限50年，抗震设防烈度6度。
设计范围：
1 本工程设计包括红线内的以下电气系统：
1.1 10/0.4kV变配电系统；
1.2 动力配电系统；
1.3 照明系统；
1.4 建筑物防雷、接地及特殊场所的安全防护系统；
2 与其它专业设计的分工：
2.1 室外建筑夜景照明设计、景观照明设计、室内精装修照明设计业主另行委托，本设计应按要求预留电源；
2.2 有特殊设备的场所（例如：电梯机房等），本设计仅预留配电箱并注明用电量；
2.3 电源分界点：电源分界点为地下一层变配电所内的低压配电室低压柜的出线开关后，变配电所由专业院设计，我院提供低压出线回路供参考。电源进建筑物的位置及过墙套管由本设计提供。
10/0.4kV变配电系统；
1 负荷分类及容量：
1.1 一级负荷：消防负荷，包括消防电梯、消防水泵、消防风机、防火卷帘门、火灾应急照明、火灾报警及联动控制设备等消防设备；展厅照明、普通客梯、排污泵、生活供水水泵电源；安防系统设备用电及管理用计算机系统用电为一级负荷中特别重要的负荷，除采用双路电源供电外，还应设置UPS不间断电源作为备用电源；
2.2 二级负荷：扶梯、空调用电、冷水机组、冷却水泵、冷冻水泵、冷却塔、电影院放映用电等。
3.3 供电电源：
高压系统电压等级为10kV，由10kV变为0.4kV，低压系统电压等级为～220V/380V。本工程物业变电所由供电局变电所引入两路10kV电源供电。当一个电源发生故障时，另一电源不应同时受到损坏。
变配电所：在本工程地下一层设置一处10/0.4KV变配电所；设置3台变压器：2x1600KVA+1x1600KVA；1600KVA变压器为制冷机房供电；2台1600KVA的变压器供电区域为:办公、展厅、车库等普通用电及消防用电。
低压配电系统：
1 本工程低压配电系统接地形式采用TN-S；低压配电系统为单母线分段运行，联络断路器设自投自复、自投手复、自投停用功能。自投时应自动断开非保障负荷，以保证变压器正常工作。主进断路器与联络断路器设电气联锁，任何情况下只能合其中的两个断路器。
2 低压配电线路根据不同的故障设置短路保护、过负载保护等不同的保护装置。低压主进、联络断路器设过载长延时、短路短延时保护脱扣器，其他低压断路器设过载长延时、短路瞬时脱扣器,部分馈电回路设分励脱扣器，卸载部分负荷，防止变压器过载，又可以在火灾时，切断火灾场所相关非消防设备电源。

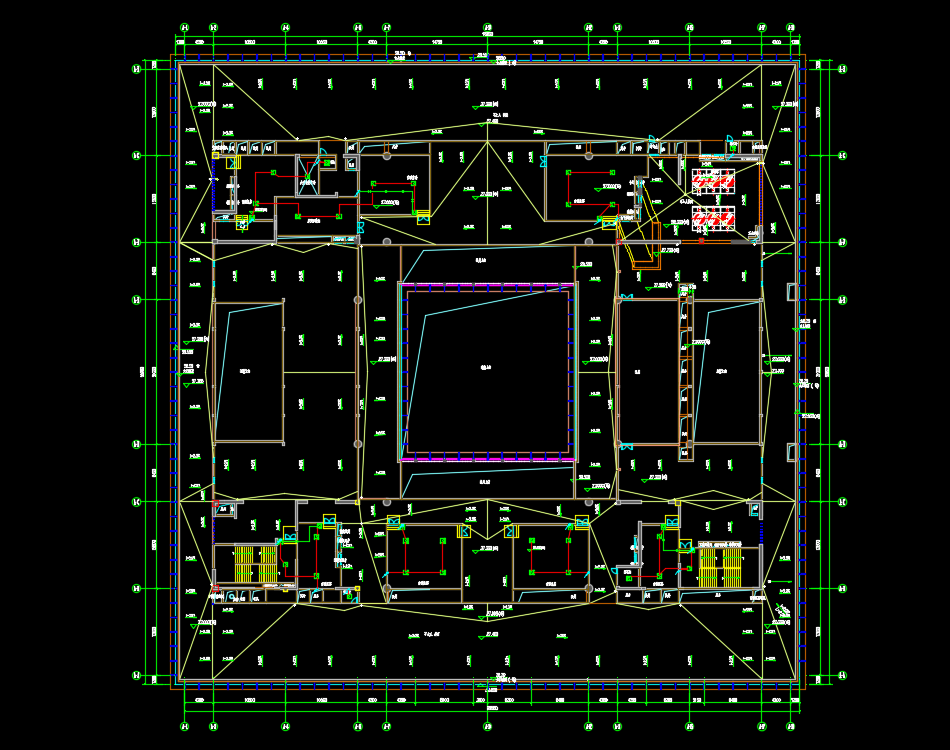

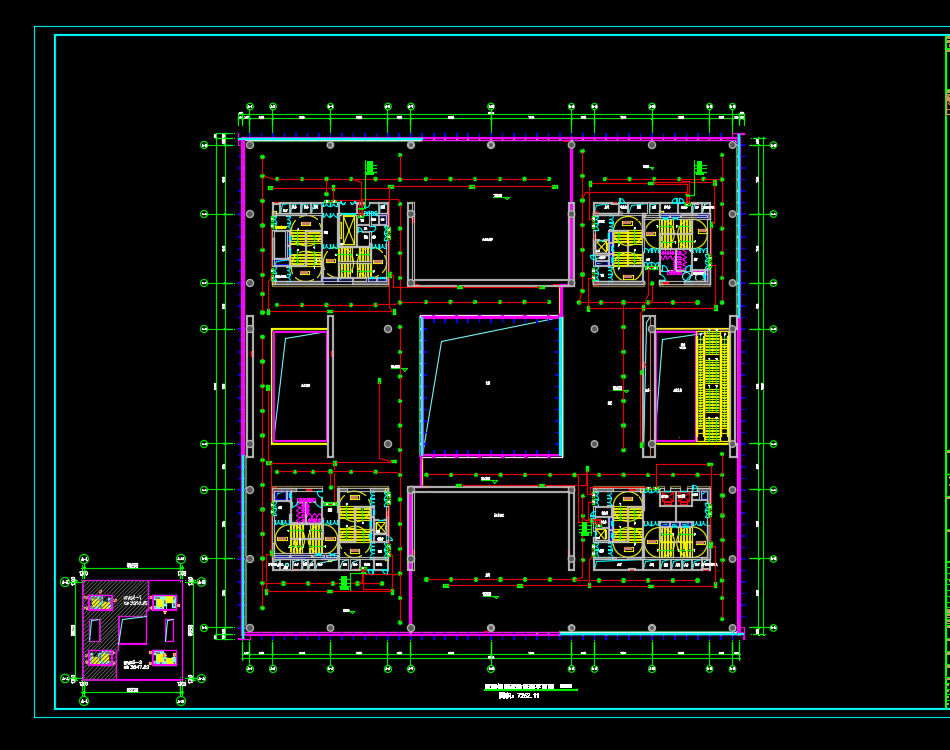

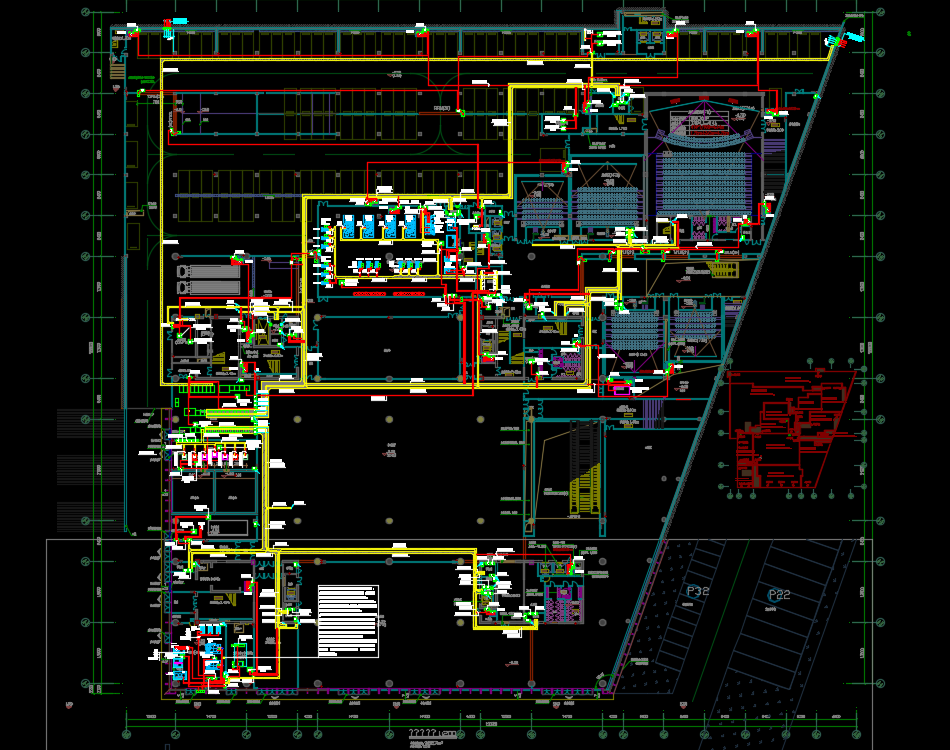

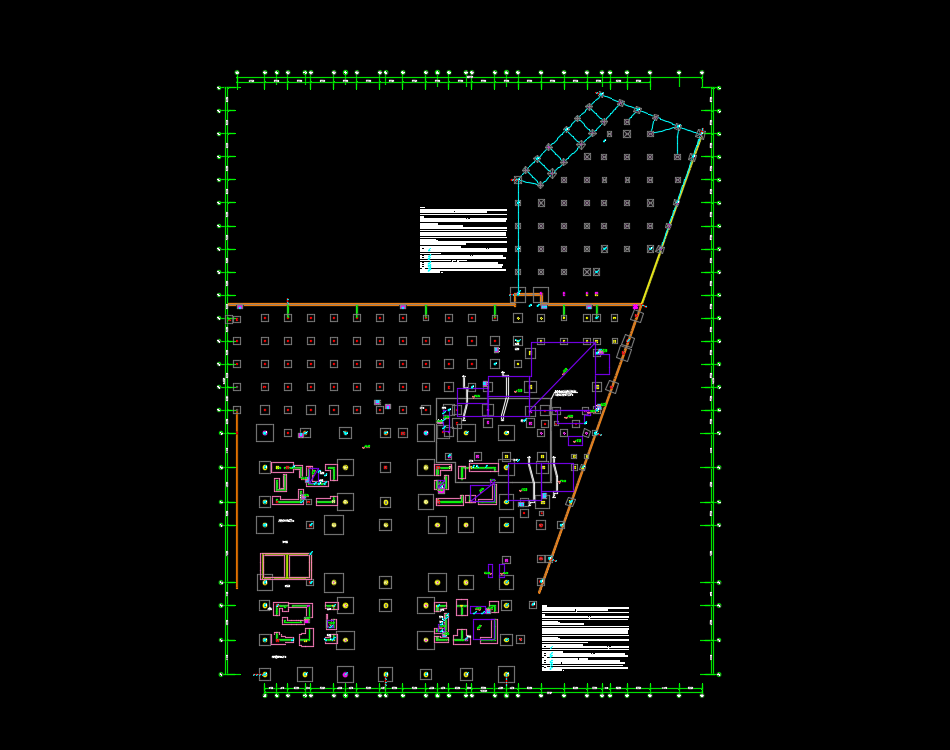

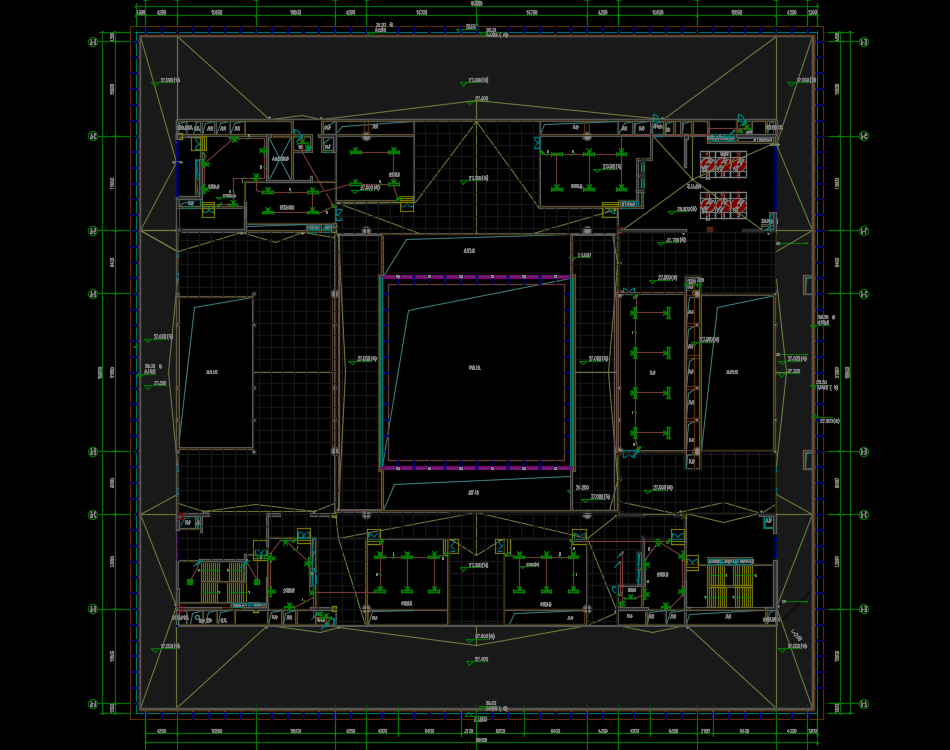

框架剪力墙结构科技馆电气施工图纸，包括：消防报警平面图、照明平面图、智能疏散照明平面图、基础接地平面图、配电系统图、消防系统图等
