建设规模约23万平方米。含XX医院子项及XX医院子项。本设计为XX医院子项，地上层建筑面积为54746.65m2。其中，裙楼一层至五层为门诊医技区，塔楼六层~二十层为住院区，建筑高度为83.8米。为一类高层医疗建筑。结构形式为：框剪（架）结构；基础形式为：桩基础。 项目所在地海拔为1891米；地震设防烈度为8度。
设计范围
1. 本工程设计包括红线内的以下电气系统：
1) 动力配电系统；
2) 照明配电系统；
3) 防雷及接地系统;
2. 本次设计不含的专项设计部分：
1) 10/0.4KV变配电系统(由业主委托当地供电公司设计);
2) 净化及医疗专业场所配电系统及防辐射工程(净化工程子项后续出图);
3. 与其它专业的分工：
1) 室外景观照明、泛光照明；静配中心、产科、CCU/NICU等专业医疗场所；放射科；气体灭火气瓶间等场所本设计仅预留电源。
2) 有二次装修要求的场所，由室内装修公司设计照明平面，本设计将电源引至配电箱。二次装饰设计时照明负荷及应急照明容量不能超过本设计预留的值。照明功率密度不能大于"强条"规定值。
3) 有特殊设备的场所（例如：电梯机房），本设计仅预留配电箱并注明用电量。井道内的动力、照明由电梯公司设计安装。
4) 弱电设备配电以UPS为分界点，UPS电源侧由强电负责，UPS及其负荷侧由弱电负责。
5) 空调机组及空调风机的控制由空调承包商负责设计。
6) 水(污水)处理的配电和控制装置均由设备供货商成套提供，本设计只提供电源。
7) 变频设备、卷帘门及稳压设备自带保护控制箱，本设计只提供电源。
8) 柴油发电机房的减震、消音及烟气处理、变电所的电磁屏蔽及降噪处理由专业公司设计、施工。
9) 电源分界点为低压配电柜出线开关，负荷侧由本设计负责；电源侧为10/0.4KV变配电系统专项设计负责。
10) 本次设计预留10/0.4KV变配电系统所需的设备用房及接地条件。
负荷分类及负荷容量：
1)一级负荷中特别重要负荷：急诊抢救室、血液病房净化室、烧伤病房、重症监护室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等涉及患者生命安全的设备及照明用电及大型生化仪器为一级负荷中特别重要负荷。
2)一级负荷：急诊抢救室、血液病房净化室、烧伤病房、重症监护室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所除一级负荷中特别重要负荷的其他用电设备。下列场所的诊疗室设备及照明用电：急诊诊室、急诊观察室及处置室、内镜检查室、影像科、放射治疗室、核医学室等；高压氧仓、血库、培养箱、恒温箱；病理科取材室、镜检室的用电设备；计算机网络系统用电；介入治疗用CT、DSA及X光机扫描室用电；走道照明、百级手术室净化空调、安防系统、医梯、客梯、生活水泵等用电。消防电梯、防排烟风机、防火卷帘门等消防用电设备和火灾自动报警装置、应急照明等与消防有关的设备用电。

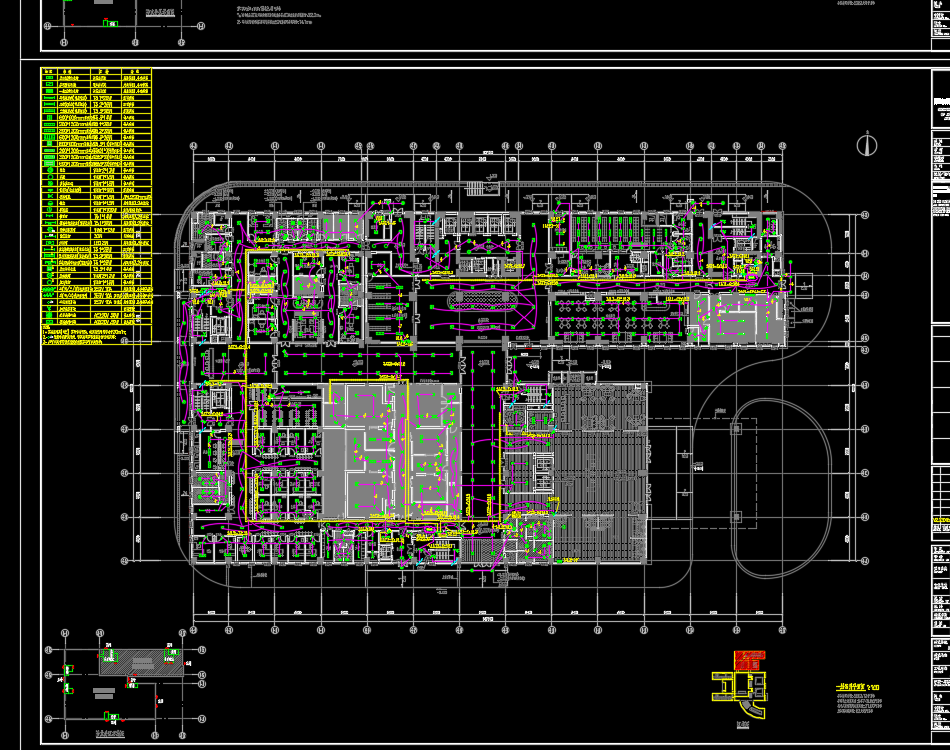

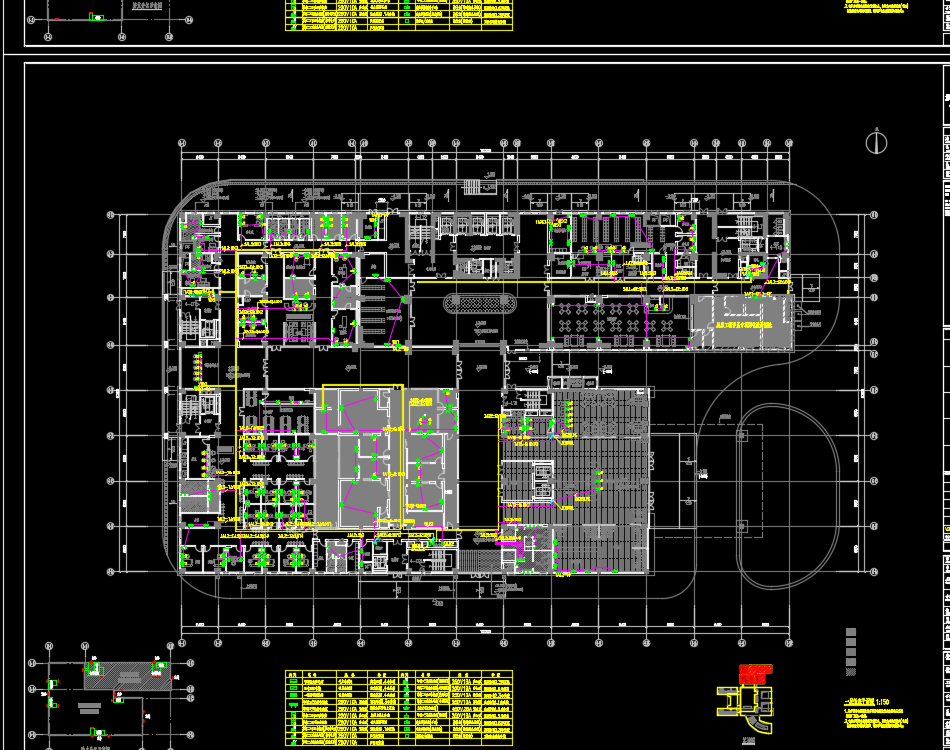

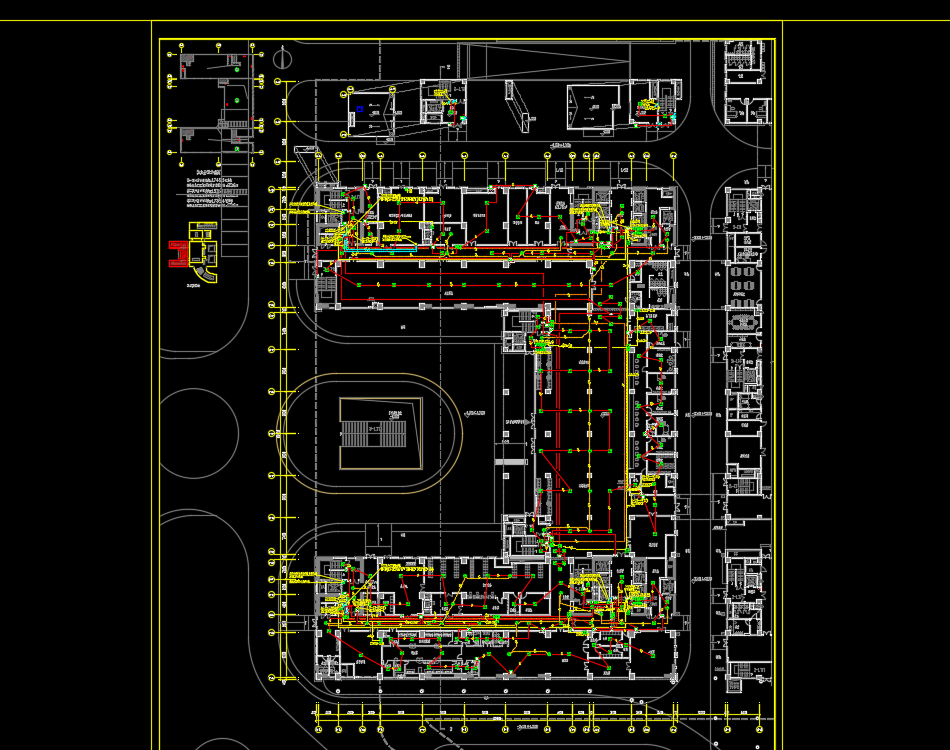

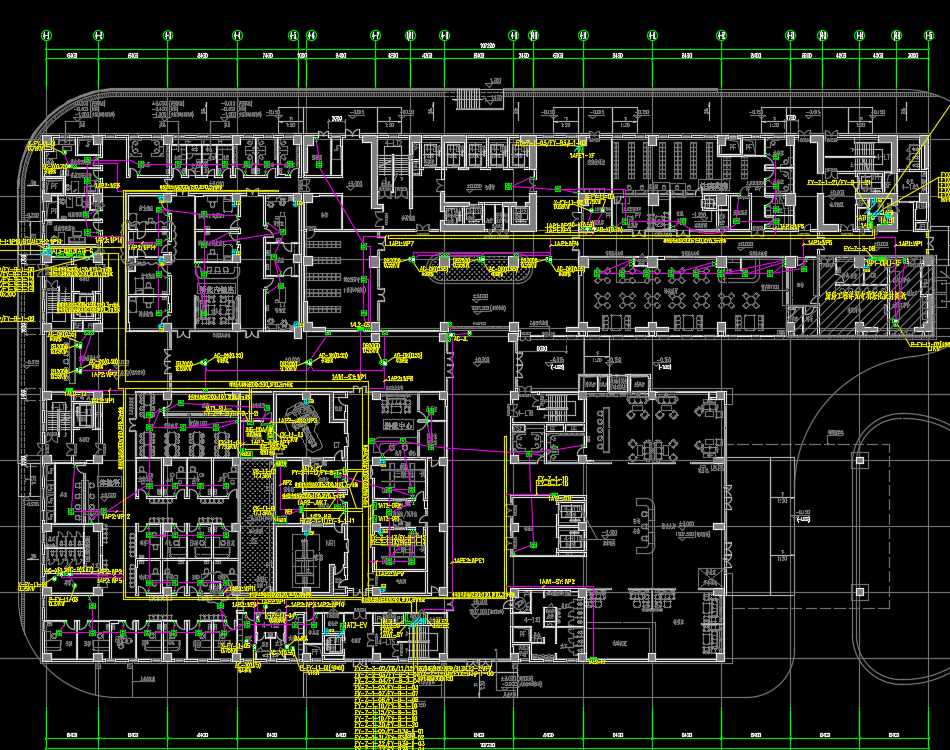

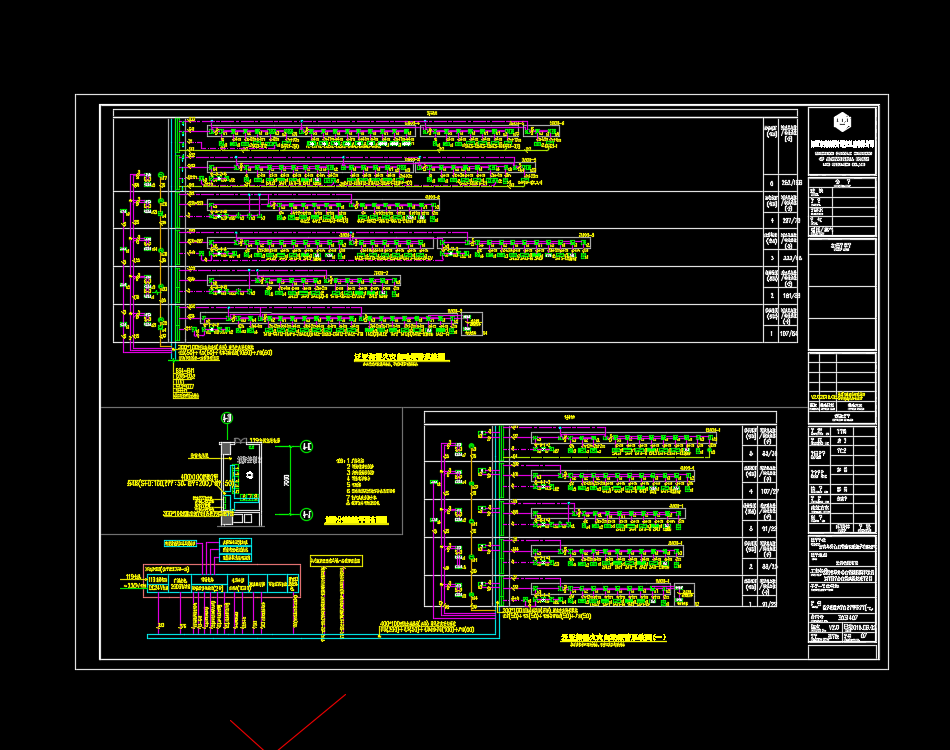

二十层框剪（架）结构医院电气施工图纸，包括：竖向干线图、配电系统图、动力平面图、照明平面图、插座平面图、防雷平面图、消防平面图、消防系统图等
