设计范围:
1、照明配电系统
2、防雷接地系统
电话、电视，宽带系统本设计在进入建筑物处预埋钢管，具体布线由专业单位完成。商铺本次设计仅预留照明配电箱。
照明系统
电源总电表箱底边距地1.5米明装,各住宅内配电箱底边距地1.8米暗装。走道、楼梯间等采用吸顶灯吸顶安装。
卫生间采用防水防尘灯吸顶安装，户内普通灯具由业主自选。各层公共照明引自电表箱。
住宅楼梯间照明采用声控开关控制，通道照明采用壁开关控制。卫生间照明灯具的控制开关及浴霸开关等设在卫生间门外。壁开关距地1.2米暗装。
起居室、卫生间及户内通道的照明开关选用夜间有光显示的面板。分体式空调、排油烟机、排风机电源插座底边距地1.8米安装，电热水器电源插座底边距地2.4米安装，厨房电炊具、洗衣机电源插座底边距地1.2米安装，卫生间内插座距地1.8米安装，其它插座底边距地0.3米安装，所有插座均选用安全型插座。
厨房、卫生间插座选用密闭型插座，防护等级不低于IP54，图中所有插座回路及照明回路除标注外均为三线,此处统一说明，图中不再标注。图中所有灯具均采用节能型灯具,注意不得选用0类灯具。

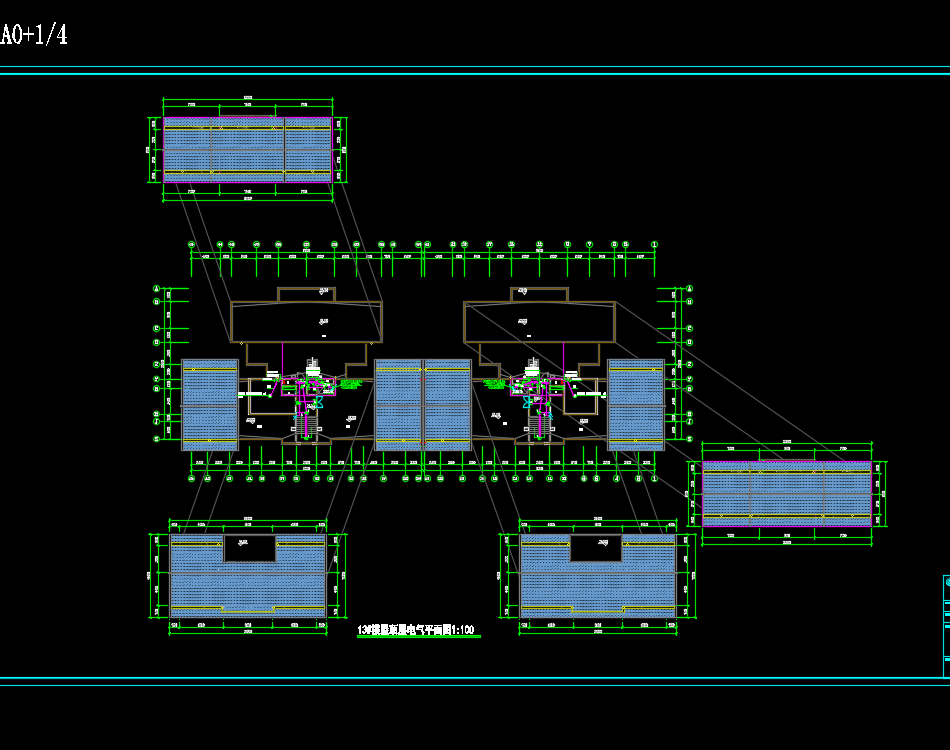

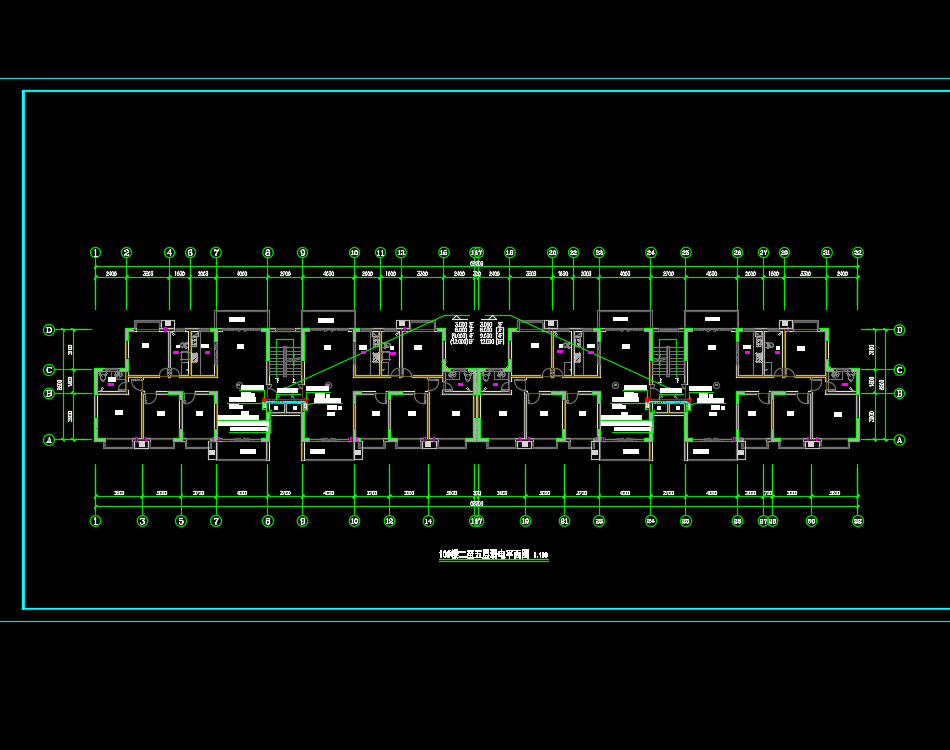

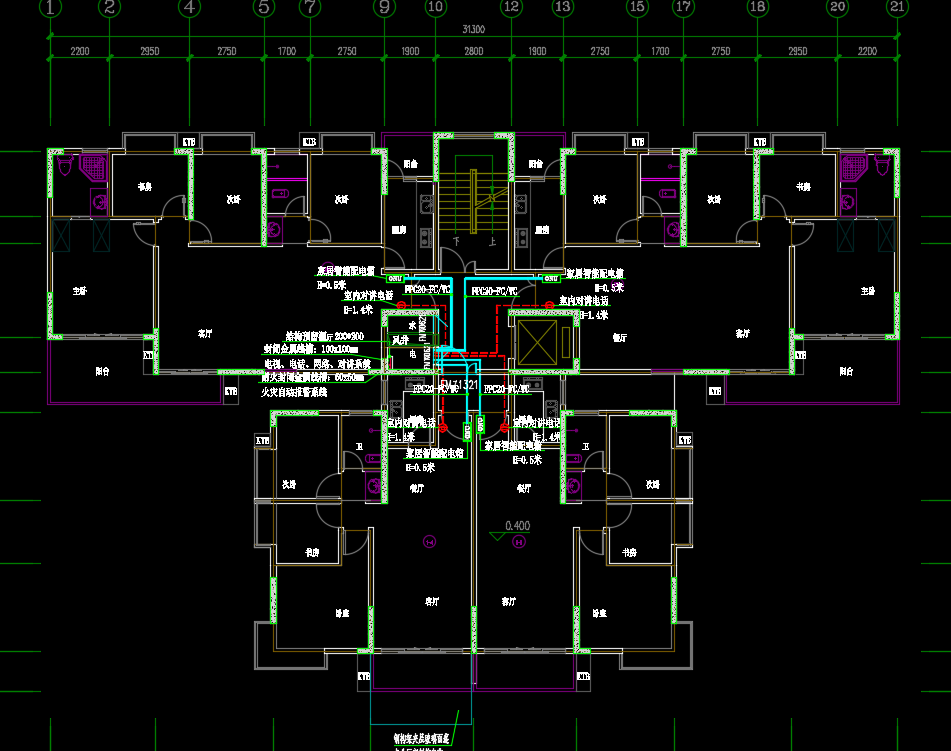

某拆迁安置房电气施工图纸，包括：配电系统图、电气平面图、防雷平面图、弱电平面图、低压配电竖向干线系统图、火灾自动报警系统图、消防报警平面图
