低压配电柜基础知识 69P
低压开关柜的定义
一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备,由制造厂家负责完成所有内部的电气和机械的连接,用结构部件完整地组装在一起的一种组合体。

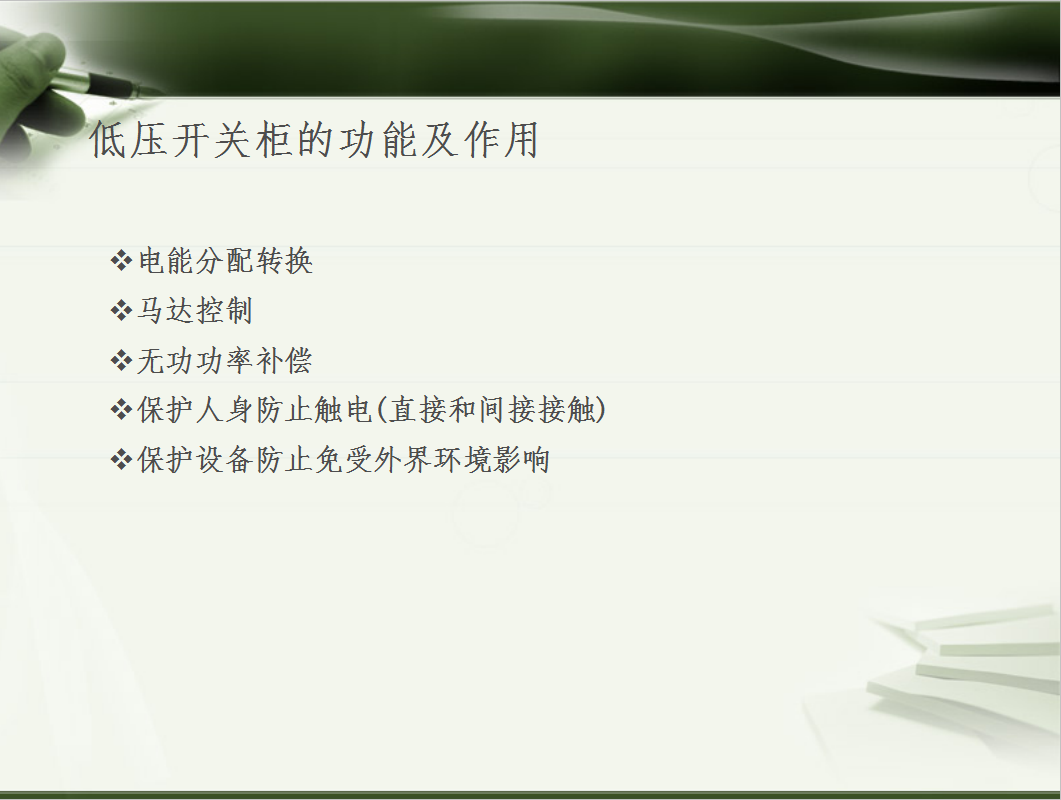

低压开关柜的功能及作用

电能分配转换
马达控制
无功功率补偿
保护人身防止触电(直接和间接接触)
保护设备防止免受外界环境影响
低压开关柜的三大重要标准:
GB7251.1
《低压成套开关设备和控制设备》
第一部分:型式试验和部分型式试验成套设备
IEC60439.1
《低压成套开关设备和控制设备》
第一部分:型式试验和部分型式试验成套设备
GB/T 15576-2008
《低压成套无功功率补偿装置》
开关柜的基本结构

定义:为保护人身和设备安全,将开关柜
独立划分成几个隔室的不同方式

隔室分类:
母线室:包括水平母线室与垂直母线室
功能单元室(开关隔室)
电缆出线室:包括电缆室
二次设备室
低压开关柜的主要组成部分
柜体:开关柜的外壳骨架及内部的安装、支撑件

母线:一种可与几条电路分别连接的低阻抗导体

功能单元:完成同一功能的所有电气设备和机械 部件(包括进线单元和出线单元)

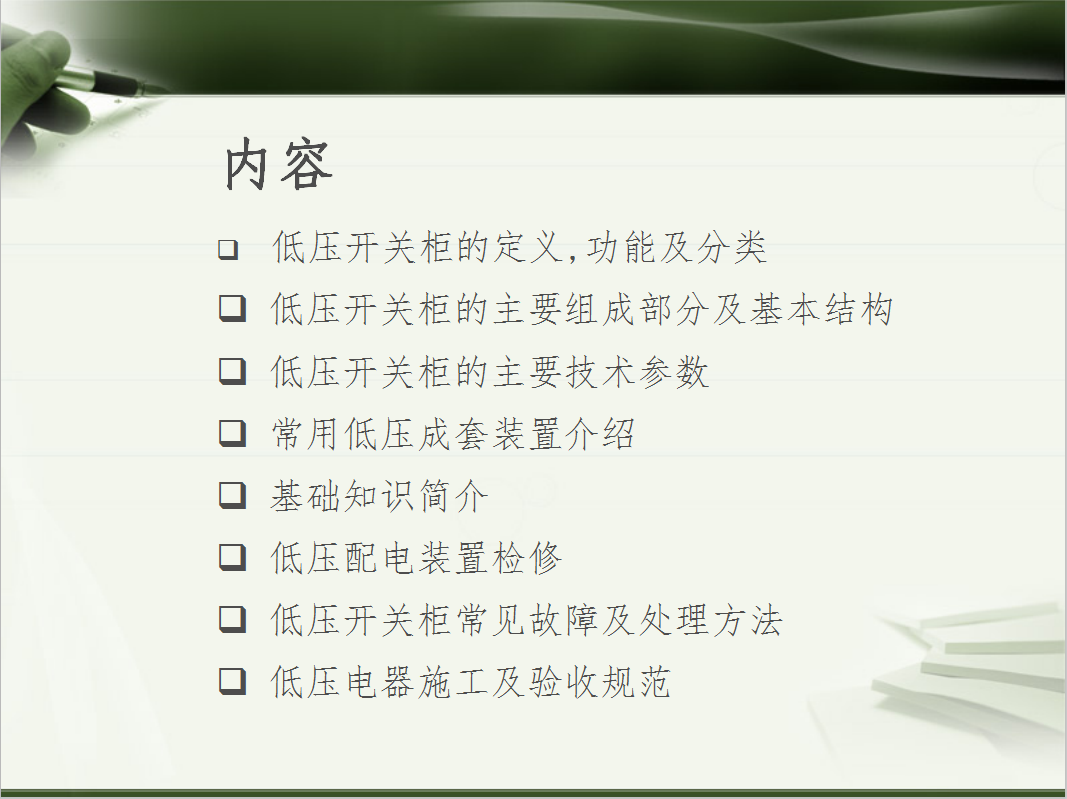

资料截图
