电气识图讲义 143P
一类负荷:负荷突然停电,会做成人身作伤亡危险和重大设备损坏,给国民经济带来重大损失。应由两个独立电源供电,以保证供电的持续性。其中一电源为备用。
二类负荷:负荷突然停电,将引起主要设备损坏,产生大量废品,大量减产。由双变压器或双母线供电。
三类负荷:所有不属于一.二类的负荷。无特殊要求。
电力系统中性点接地方式:一. 中性点不接地方式;二. 中性点经消弧线圈接地方式;三. 中性点直接接地方式
中性点不接地三相系统:各相对地电压与对地电容对称;各相对地电容电流大小相等,相位差120度,其相量为零,所以地中无电容电流,中性点电位为零,为地电位。适用于6-10千伏与低压三相三线制电网。、
中性点经消弧线圈接地三相系统:可减少单相接地电流,造成故障点自行灭弧条件;是消除电网因雷击或其它原因而发生瞬时单相接地故障的有效措施。适用于35-60千伏的高压电网。
中性点直接接地的三相系统:单相接地时,短路电流很大,使继电保护装置动作或使熔断器熔丝熔断,达到切除故障,保护电路目的。此系统多使用在110千伏和部份35千伏的电网和380/220V的低压电网上。

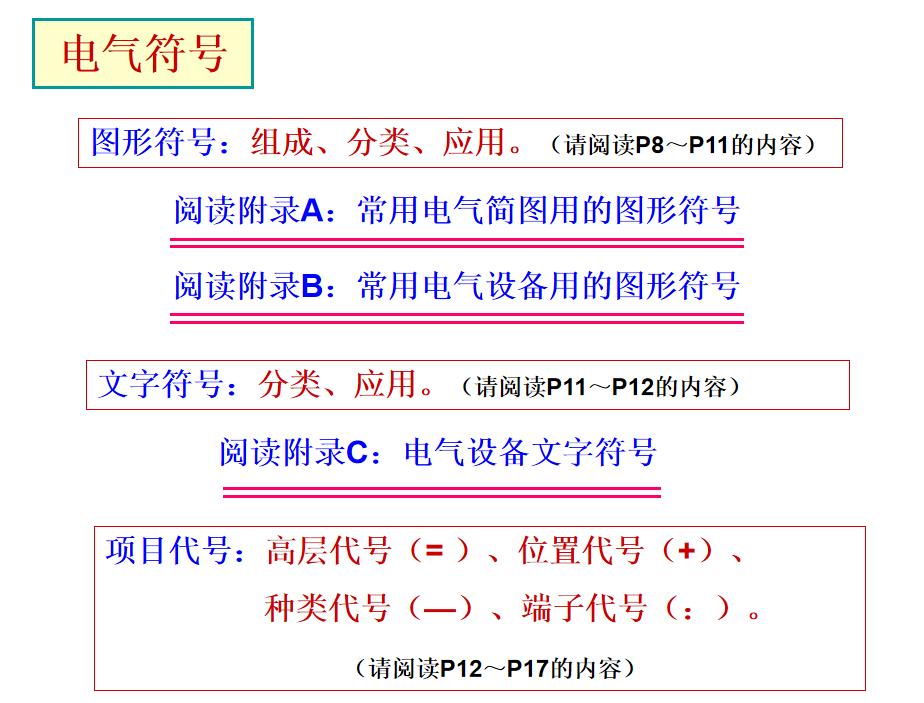

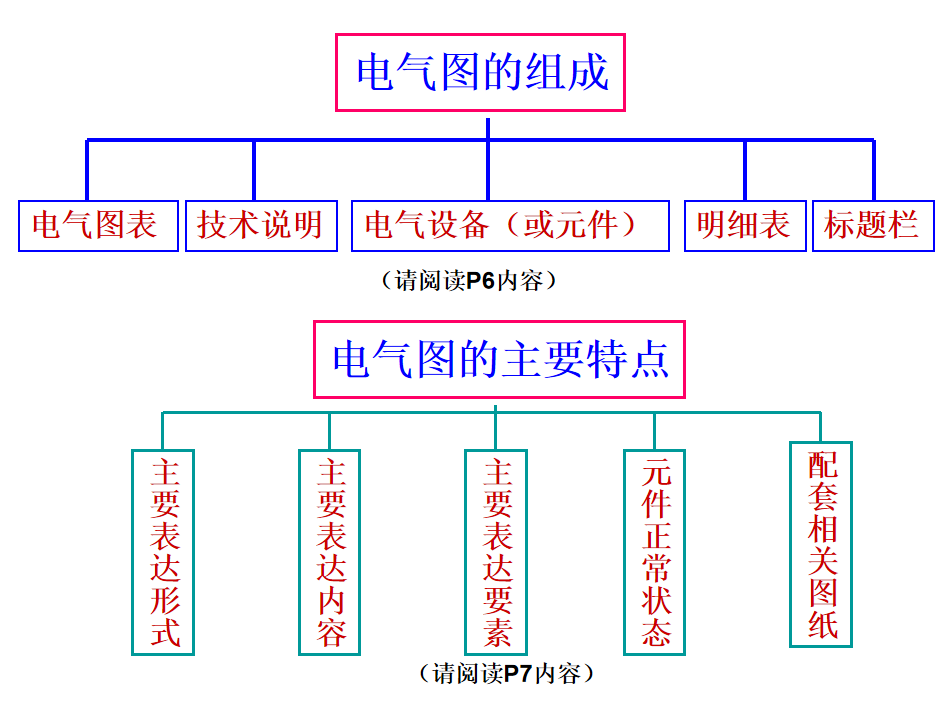

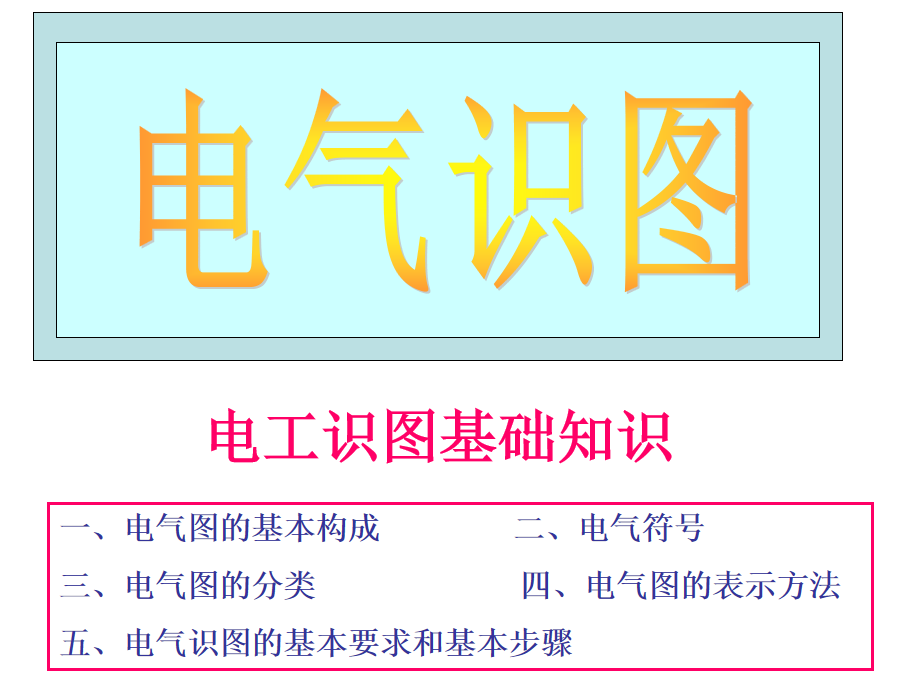

资料截图
  • 电气识图讲义 143P
  • 电气识图讲义 143P
  • 电气识图讲义 143P
