很多的高分景观快题都是曲线构图的,有很多的同学尝试曲线构图画出来的确实不堪入目,其实曲线构图也有一定的技巧和原则。那么我们今天来看看曲线构图(小尺度)的特点。

01曲线构图

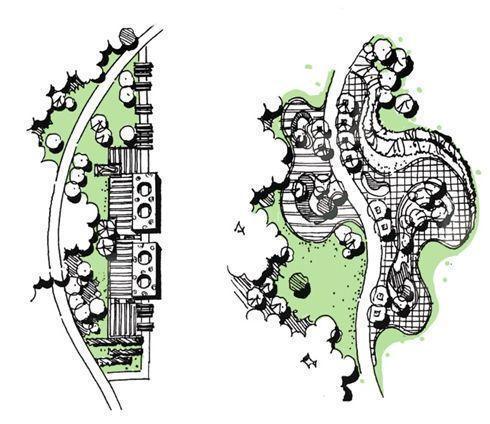

曲线的整体排列会使人感觉流畅,让人想到自然河流、地形等,具有强烈的心理暗示作用,而曲线的不整齐排列会使人感觉混乱、无秩序以及自由;自由曲线则具有延伸、流畅及富有弹性的美。在实际应用中,徒手绘制的线能给人以自然流畅之感,借助工具绘制的线则显得理性和生硬,所以我们往往在做景观设计方案之前会进行手绘草图的练习。

曲线的基本属性是柔和,具有变化性、虚幻性、流动性和丰富性。曲线分为二类:一类是几何曲线,另一类是自由曲线。几何曲线的种类很多,如椭圆曲线、抛物曲线、双曲线。

在景观平面图上,曲线可以代表很多,它可以是路网,可以是水,可以是构筑物,可以是植物,可以是地形…

02案例分析

小编今日主要以东原·千屿 / DAOYUAN道远景观案例为例,教会大家如何去做小尺度曲线构图。

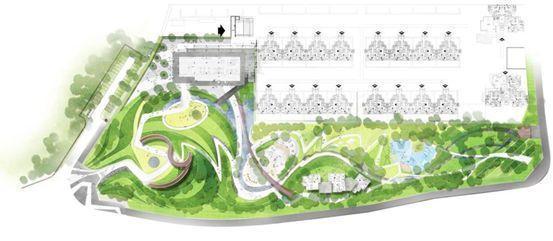

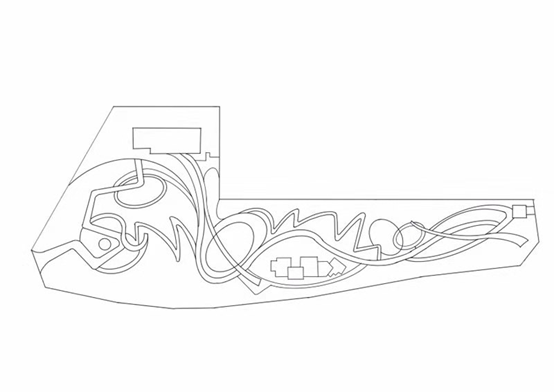

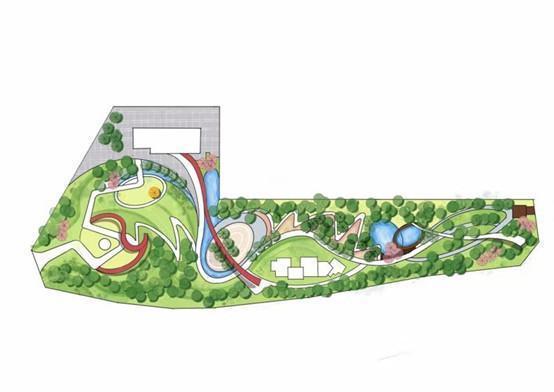

(设计总平图)

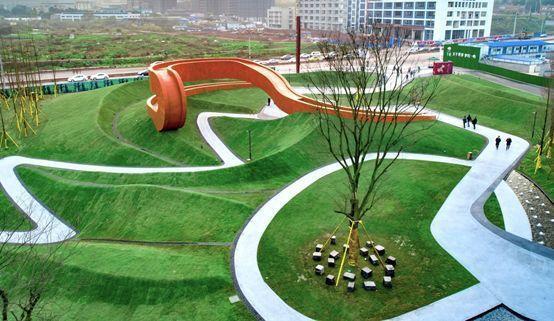

本案例还原一个极具张力的现代大地公园的空间体系,流畅优美的艺术地形结合蜿蜒曲折的现代道路形成公园前场的脉络肌理关系,极具艺术视觉体验的大地纽带由场地中间盘旋而上、孕育而生,与大地机理形成呼应关系。与此同时,也给人带来强烈的视觉冲击力和共鸣感。

整个场地运用的是曲线构图,场地内部有大量的地形,形成宛如经过河谷、山丘、草原的景观感受。

01确定功能区

定整个场地需要设计的功能区,确定山丘、河谷、草原、儿童活动区等功能区的大小,位置。

02确定主园路

依据功能区确定主要的构图形式为曲线。依据场地的限制条件及游览路径以曲线为主要园路。小场地(1.5ha以下)设计以一根曲线贯穿全园即可,无需成环。

注意事项:1)小场地无需主路成环

                  2)曲线的曲度应该有变化,有大有小,形成大小不一的空间

03次园路联系

次园路也为曲线形,和主园路建立不同的联系,如同心,反向,放大,发散,打破等等。这些二级道路是根据功能区的需求和场地原有的条件确定出的,例如功能区的大小决定了你的场地二级道路的复杂性,解决高差的方式也决定了你的路网的布置…

注意事项:1)二级道路在顺接主园路的时候要顺应主园路的形式

                2)要充分考虑场地限制条件,不能为做形式而忽略功能

04功能区表达

确定各功能区大小和位置的前提下,功能区表达也顺应整体的形式,采用圆形,椭圆形。并且根据功能的不同,通过植物、构筑物等其他景观要素来打造出开敞空间,半开敞空间,私密空间,给人不同的空间体验。

注意事项:1)功能区表达需要顺应主园路、次园路的形式

          2)景观要素需要依据功能区的特点和曲线构图的特点进行表达

05节点与节点衔接要点

节点与节点的之间的衔接和过渡通常是十分关键的,在本案例中主要考虑上层交通与下层交通上的联系,也要考虑形式上的呼应关系。

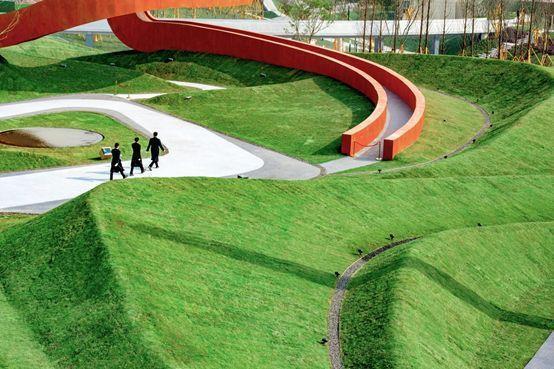

塑造出山体景观,采用折线游步道解决高差,同时利用场地的高差,设置高架桥,可从高处俯视全园,丰富游园体验。

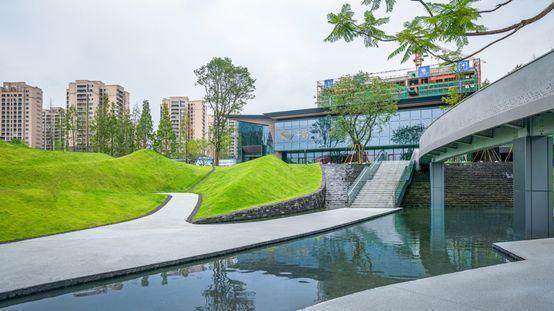

下沉空间结合水景设计,打造出静谧的小空间。挑台联系上层交通,满足通行的需求。

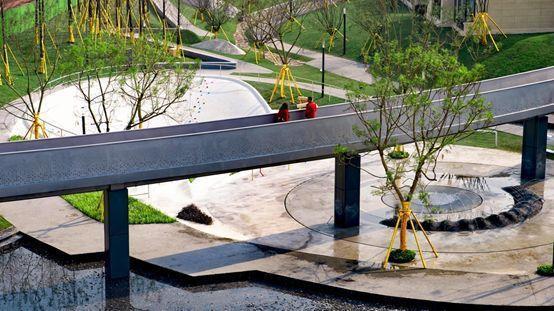

观景桥穿过下层广场,周围地形的围合,为场地创造了半私密空间。


曲折游步道与自然地形以及人工构筑结合,共同构建场地的起伏状态,模拟自然山型地貌。

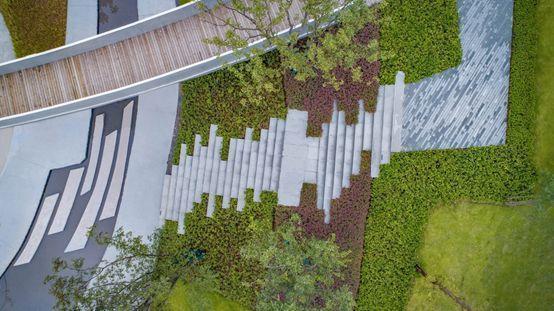

梳状汀步联系两个功能区,与周边环境过渡渗透。

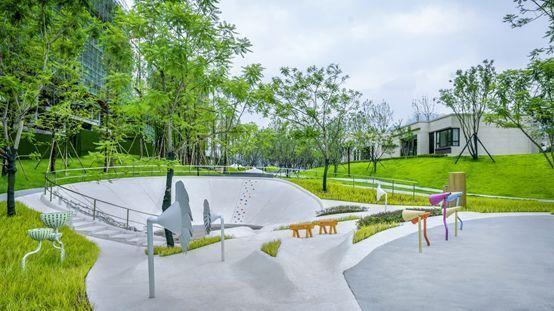

儿童活动区根据场地的地形就行设计,营造出趣味空间。

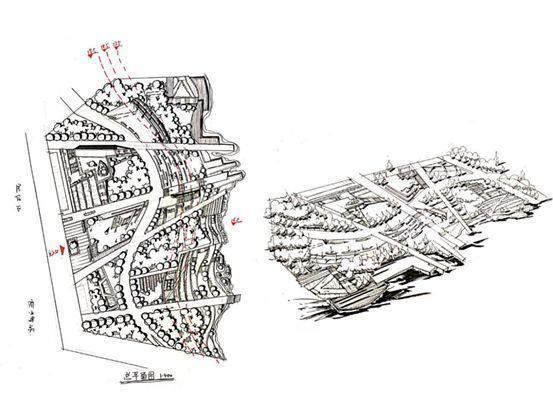

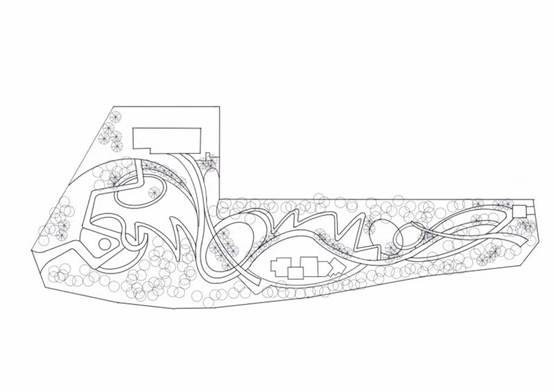

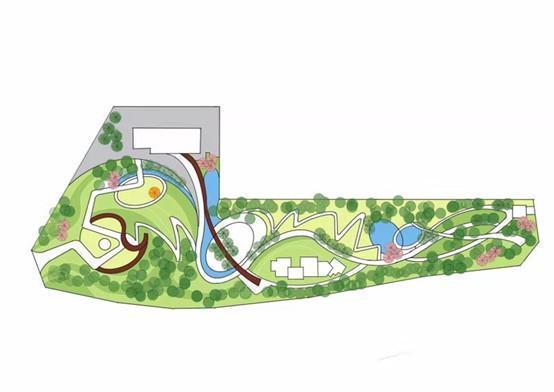

03抄绘练习






04曲线构图技巧

1)平行

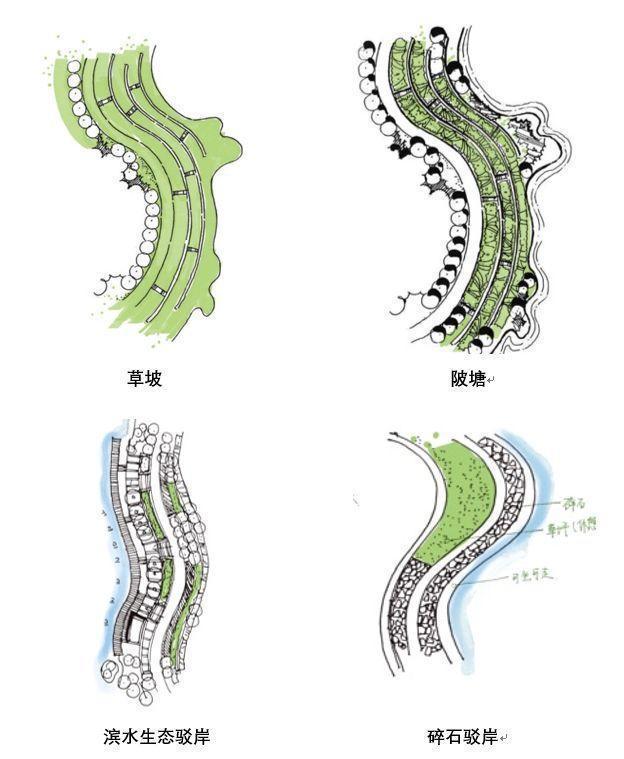

平行可以通过栈道、草坡、灌木、草本花卉、陂塘等来进行平行强调。


2)反向

反向指的是在弧线的反方向加入曲线,可以是路、水、可以是列植的植物。


3)相交

相交通常指的是可以是节点与园路相交,但是这类节点通常是小节点,并且是开敞或者半开敞空间。


4)放大

放大指的是曲线局部放大,变成节点。

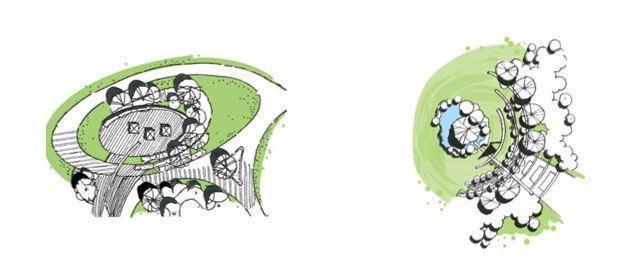

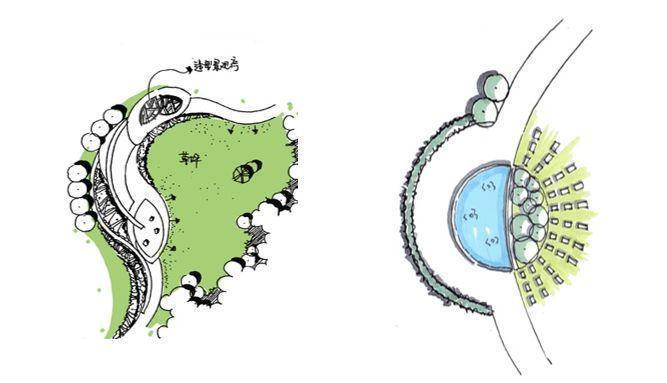

5)同心

同心指的是节点或景观元素与周围曲线同心,可以是节点,可以是草坡、孤植树、水等。


6)对比

对比可以用直线与曲线对比,也可以用折线与曲线对。

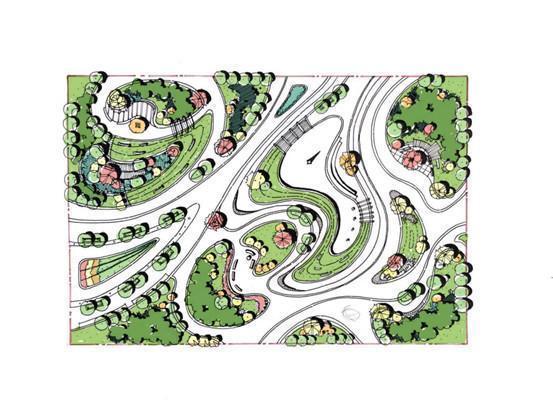

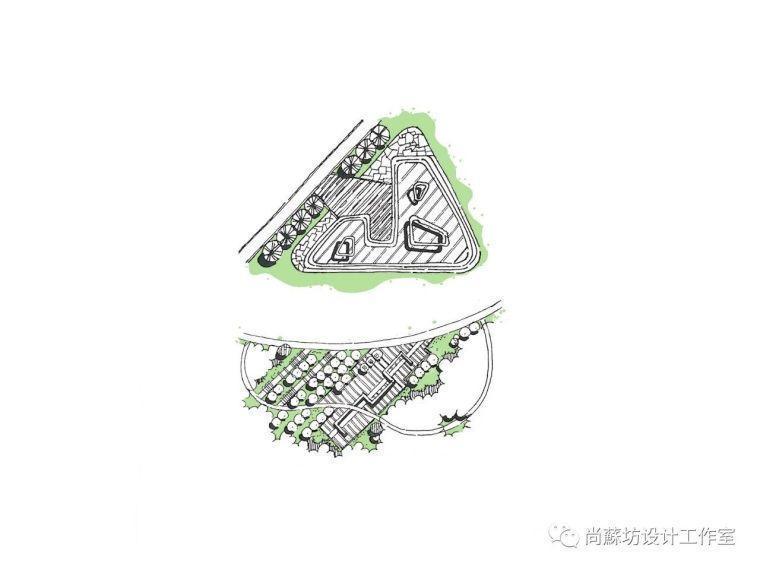

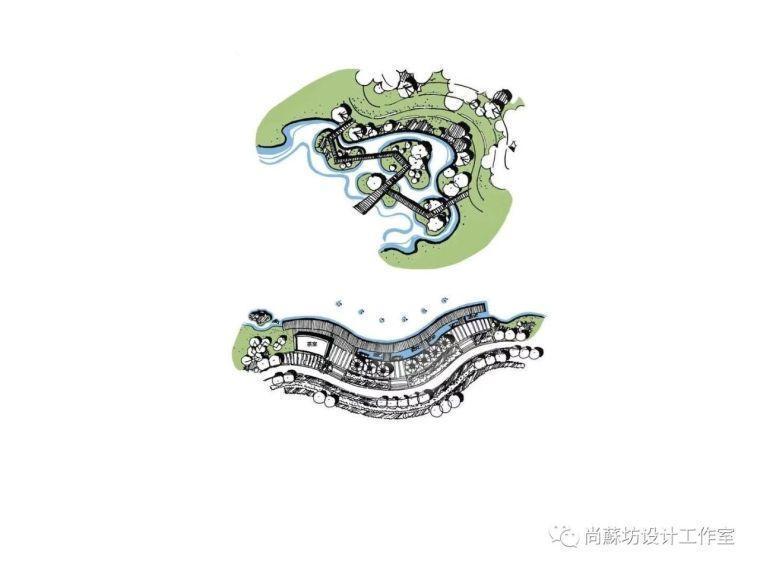

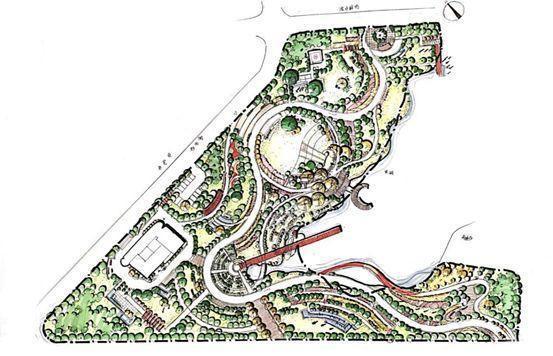

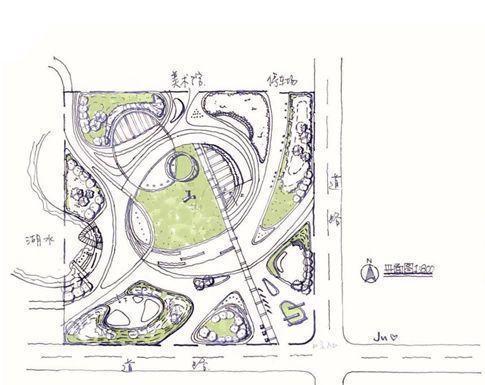

05曲线作品
