一、消防

1.消防车道宽度不应小于4m。转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%。

2.高层建筑的周围应设有环形消防车道。当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道。

3.消防车道距高层建筑外墙宜大于5m,消防车道上空4m范围内不应有障碍物。

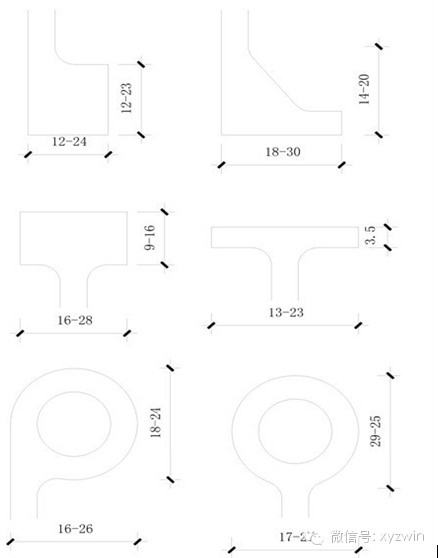

4.小区内尽端式道路不宜大于120m,应设置不小于12m*12m消防回车场。(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场)。回车场模式见下图(m)。

5.尽端式消防车道应设回车道或回车场。多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m。

  “L”形

  “T”形

  “O”形


注:图中下限值适用于小汽车(车长5m,最小转弯半径6m);上限值适用于大汽车(车长8~9m,最小转弯半径10m)

二、车道

1.道路纵坡

1.1居住区道路纵坡控制坡度(%)

注:1.摘自《城市居住区规范设计规范》(GB 50180—93)(2002年版)

2.L为坡长。

1.2在地形坡度较大的个别困难地段,道路纵坡极限值不宜大于11%,其坡长不大于80m,路面应由防滑措施。

2.道路纵坡

机动车、非机动车道路横向坡为1.5%~2.5%。

人行道横坡为1.0%~2.0%

3.道路宽度

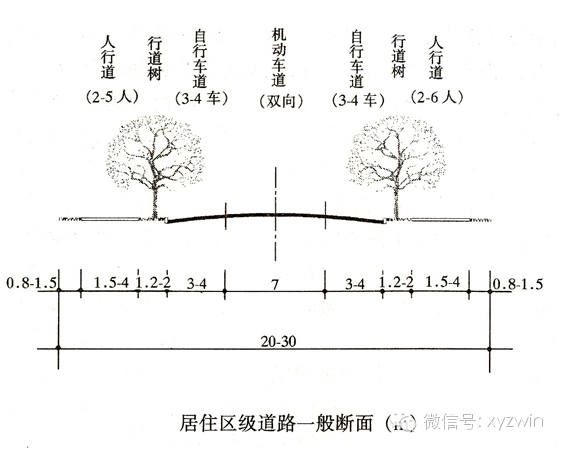

3.1居住区级道路:红线宽度不宜小于20m。

3.2 小区级道路:路面宽6.0~9.0m;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m;

3.3 组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;

3.4 宅间小路:路面宽不宜小于2.5m;

3.5 双车道:W=6.0~9.0m(场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)

单车道: W=3.5~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)

4.转弯半径

机动车最小转弯半径:(道路内路牙最小半径)

6.0m:车长不超过5米的三轮车、小型车。

9.0m:车长6-9米的一般二轴载重汽车、中型车。

12.0m:车长10米以上的的铰接车、大型货车、大型客车等大型车。

基地出入口转弯半径应适量加大。

5.道路与建筑物间距

道路边缘至建、构筑物的最小距离(m)表

注:1.摘自《城市居住区规范设计规范》(GB 50180—93)(2002年版)

2.居住区道路的边缘指红线;小区路、组团路及宅间小路边缘之路面边线;当小区设有人行便道时,其道路边缘指便道边缘。

3.建、构筑物无组织排水,则为散水边缘至道路边缘。

三、人行道

人行道宽:不小于1m,并按照0.5的倍级递增。

路牙要求:车行与人行道之间路牙地面高度在100~200之间;人行与草坪之间宜0~120。

四、停车场

1.居住区内地面停车用地面积以小型车计算,停车场宜设置在行车方便、距建筑外墙面约6m,尽量不影响居民生活宁静和不影响景观环境地段。

2.机动车停车场用地面积按照当量小汽车位数计算。停车场用地面积每隔停车位为25~30,停车位尺寸以2.5m*5.0m划分(地面划分尺寸)。

3.当量小汽车换算系数表

注:本表摘自《汽车库建筑设计规范》JCJ100-98。

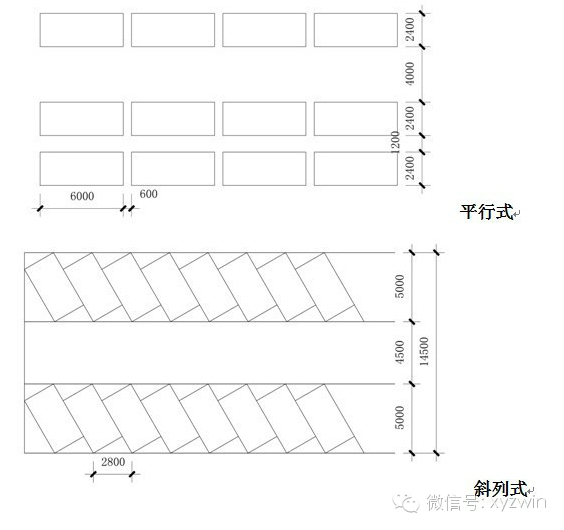

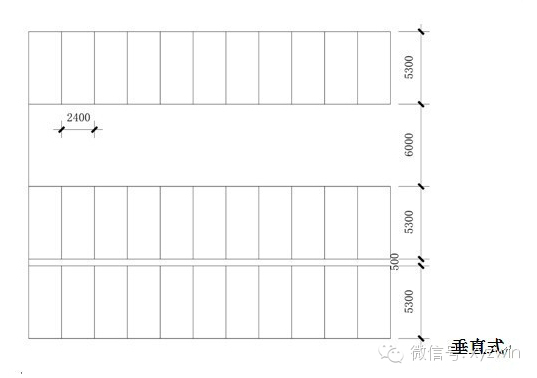

4.停车场的停车方式,根据地形条件以占地面积小、疏散方便、保证安全为原则,主要停车方式有平行式、斜列式、垂直式三种。其中间最小距离以小型车为例,停车方式见下图

平行式 斜列式

垂直式



5.停车场最小坡度0.3%,与通道平行方向的最大纵坡为1%,与通道垂直方向为3%。

6.居民汽车停车率不应小于10%;

7.居住区内地面停车率(居住区内居民汽车的停车位数量与居住户数的比率)不宜超过10%;

8.居民停车场、库的布置应方便居民使用,服务半径不宜大于150m;

9. 居民停车场、库的布置应留有必要的发展余地。

10. 自行车停放每个车位按1.5~1.8,摩托车每隔车位为2.5~2.7。

五、绿化覆土

1.地下设施覆土绿化构造层包括防水层、隔根层、排水层、过滤层、栽植土壤层、植被层。

2.如挖槽原土基本为自然土质(湿容重约为1600~1800kg/m3),可回填实施绿化。回填厚度7500px,最低不小于3750px。不应回填渣土、建筑垃圾土和有污染的土壤。

3.如地下设施覆土厚度仅为3750px,为防止部分植物根系穿透防水层,需在防水层上面铺设隔根层。可用高密度聚乙烯土工膜、PVC卷材等多种材料,如用PVC卷材,厚度1~2mm,搭接宽度150px。如地下设施边缘有侧墙,则应向侧墙面上翻25~875px,排(蓄)水设施必须铺设在隔根层的上面。

4. 为了防止栽植土壤经冲刷后细小颗粒随水流失,造成土壤中的成分和养料流失,并堵塞排水系统。应在排(蓄)水层上面铺设过滤层,并具有较强的渗透性和根系穿透性。可用级配砂石、细沙、土工织物等多种材料。如用双层土工织物材料,搭接宽度必须达到15~500px,覆土时使用器械应注意不损坏土工织物。

5.地下设施覆土绿化植物根系生长适宜的覆土厚度一览表

大乔木根系生长:150~7500px

中、小乔木根系生长:100~150 cm

大灌木根系生长:60~80 cm

小灌木根系生长:40~50 cm

宿根花卉根系生长:30~50 cm

一、二年生花卉根系生长:20~30

6.威海规定:居住区地下车库屋面覆土不应低于1.5m,在居住区集中公共绿地下设置地下停车库时,屋面覆土不应低于2.5m。

六、植物

树木与地下管线最小水平距离(m)

注:1本表摘自《公园设计规范》CJJ 48-92

2 水平距离指:乔木地径外缘及灌木分枝外缘距管道外缘的净距。此注也适用于下表。

树木与地面建筑物、构筑物外缘最小水平距离(m)

注:1本表摘自《公园设计规范》CJJ 48-92

七、踏步与坡道

1.踏步

1.踏步常用高度及宽度,H=0.12~0.15m,W=0.30m~0.35m;2H+W=60~65(cm)。

2.可坐踏步: H=0.20~0.35m,W=0.40~0.60m。

3.连续踏步数最好不要超过18级,18级以上应在中间设休息平台,平台不小于1.20m。

2.坡道

最小净宽1.5米,平台最小净深2米。纵坡不大于2.5%

扶手:室外踏步级数超过了3级时,残障人轮椅使用扶手: H=0.68m.85m。

缘石坡道现通用三面坡及扇面坡,坡道下口高出车行道地面高差不得大于20mm。见图


八、场地排水坡度

1.各种场地的使用坡度(%)

注:摘自:城市居住区规划设计规范 GB 50180—93 《城市用地竖向规划规范》 CJJ 83-99、《公园设计规范》 CJJ48-92

2.软质地表的排水坡度(%)

注:1.摘自《公园设计规范》CJJ 48-92

2.人力修剪机修剪的草坪坡度不宜大于25%。

九、空间尺度

1.在场地设计中D/H=1,2,3为最广泛应用的数值。

实验证明:

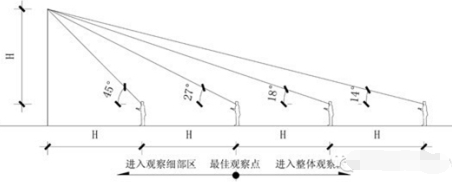

D/H=1:当处于45°仰角时,是观赏任何建筑细部的最佳位置,相当于视点距离建筑物等高的位置;

D/H=2:当处于27°仰角时,视点距建筑物有建筑物2倍的距离,这时,及能观察到建筑的细部,又能感觉到对象的整体性,进则观察细部,退则观察整体,乃观察建筑的最佳观察点。

D/H=3:当处于仰角18°时,视距相当于建筑物高度的3倍,能感觉到以周围建筑为背景的十分清楚主体对象。


2.人能较好的观赏景物的最佳水平视野范围在60°以内,观赏建筑的最短距离应等于建筑物的宽度,即相应的最佳视区是54°左右,大于54°便进入细部审视区。

3.垂直界面对空间的划分与控制作用,与其高度及相对距离有很大的关系,因而在处理外部空间时,还要考虑建筑的高度(H),与围合空间的间距(D)之间的比例关系。以人站在建筑围合空间的正中央为例。

D/H在1与2之间时空间最为紧凑。在苏州园林中经常见到此类型空间

D/H=2时,中心垂直视角45°,可观察到界面全貌,视线仍集中于界面西部,具有较好的封闭感。

D/H=4时,中心垂直视角为27°,是观察完整界面的最佳位置,为空间封闭感的上限。故欲在广场和庭院营造围合感,其空间D/H不宜大于4。此点时界定围合与开敞的分界点。

D/H大于4时,两界面间相互间的影响已经薄弱了,没有围合之感。

4.广场空间适宜尺度

6m左右可看清花瓣,20~25m可看到人的面部表情,这一范围通常组织为近景,作为框景,导景,增加广场景深层次。

中景约为70~100m,可看清人体活动,一般为主景,要求能看清建筑全貌。

远景150-200m,可看清建筑群体与大轮廓,作为背景起衬托作用。

作为人们休闲、活动的文化性广场,尺度是由其共享功能、视觉要求、心理因素和规划人数等综合因素考虑的,其长、宽一般应控制在20~30m左右为宜。在居住建筑或一般公共场地,尤其应该注意,忌大而空。

十、其他

1.步行适宜距离:   L=500.0m

2.负重行走距离:  L=300.0m

3.正常目视距离:  L<100.0m

4.观枝形:     L< 30.0m

5.赏花:      L=9.0m

6.心理安全距离:  L=3.0m

7.谈话距离:    L>0.70m

居住区道路:     W>20.0m;

小区路:       W=6.0~9.0m;

组团路:       W=3.0~5.0m;

宅间小路:      W>2.50m;

园路、人行道、坡道宽:W=1.20m,

轮椅通过:W≥1.50m,轮椅交错:W≥1.80m。

尽端式道路的长度:     L<120.0m,

尽端回车场:    S>12.0mx12.0m。

楼梯踏步: 室内: H < 0.15m,W > 0.26m;

室外: H=0.12~0.16m,W=0.30m~0.35m;

可坐踏步:  H=0.20~0.35m,W=0.40~0.60m。

台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台:W<1.20m。

居住区道路最大纵坡:i<8%;

园路最大纵坡:i<4%;

自行车专用道路最大纵坡:i<5%;

轮椅坡道一般:i=6%;i<8.5%;

人行道纵坡:i<2.5%。

无障碍坡道高度和水平长度:

坡    度:   1:20  1:16  1:12  1:10  1:8

最大高度(m):  1.50   1.00   0.75   0.60  0.35

水平长度(m):  30.00   16.00     9.00     6.00    2.80

室外座椅(具):H=0.38~0.40m,W=0.40~0.45m,

单人椅:L=0.60m左右,

双人椅:L=1.20m左右,

三人椅:L=1.80m左右,

靠背倾角:100-110°为宜。

扶手:H=0.90m (室外踏步级数超过了3级时)

残障人轮椅使用扶手:H=0.68m.85m

栅栏竖杆的间距:W<1.10m。

路缘石: H=0.10~0.15m。

水篦格栅:W=0.25~0.30m。

车档:  H=0.70m;间距=0.60m;



墙柱间距:3-4m;



一般近岸处水宜浅(0.40~0.60m),面底坡缓(1/3~1/5);

一般园林柱子灯高3-5m;

树池铸铁盖板:有1.2、1.5m规格大小和圆、方外型;

低栏杆:H=0.2~0.3m;

中栏杆:H=0.8~0.9m;

高栏杆:H=1.1~1.3m。

亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。

廊:H=2.20~2.50m,W=1.80~2.50m。

棚架:H=2.20~2.50m,W=2.50~4.00m,L=5.00~10.00m,

立柱间距=2.40~2.70m。

柱廊:纵列间距=4-6m,横列间距=6-8m。

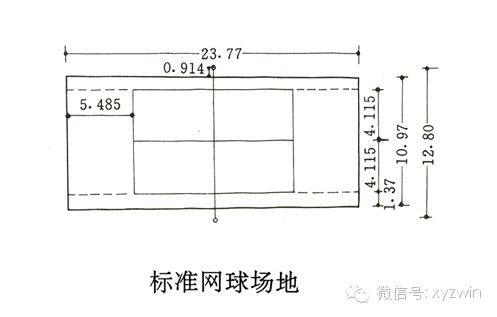

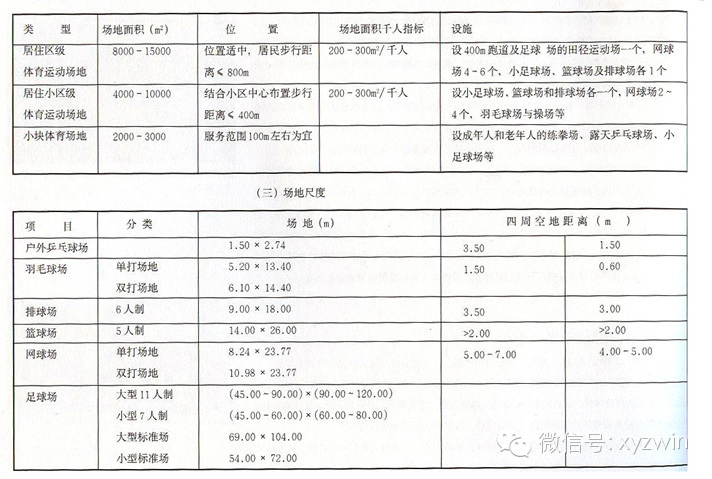

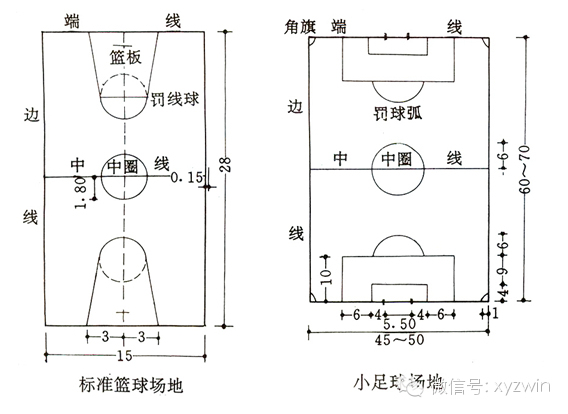

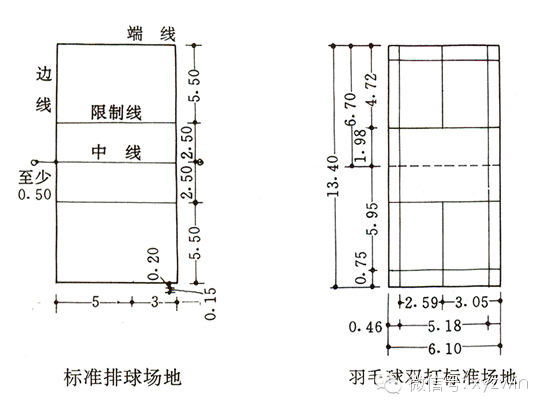

常见运动场地形式及尺寸一


常见运动场地形式及尺寸二


常见运动场地形式及尺寸三


常见运动场地形式及尺寸四


园路尺寸

•建园伊始,只要道路能达到生产、运输的要求,例如,每200~500米,其密度就可以了。

•一般绿地的园路分为几种:

●主要道路。联系全园,必须考虑通行、生产、救护、消防、游览车辆。宽7~8米。

●次要道路。沟通各景点、建筑,通轻型车辆及人力车。宽3~4米。

●林荫道、滨江道和各种广场。

●休闲小径、健康步道。双人行走1.2~1.5米,单人0.6一l米。健康步道是近年来最为流行的足底按摩健身方式。通过行走卵石路上按摩足底穴位达到健身目的,但又不失为园林一景。

居住区的园路设计

• 散步道为游人散步使用,宽1.2-2m

• 台阶宽为30-950px,高为10-375px。

心理安全距离: L=3.0m

谈话距离: L>0.70m

座椅:高0.35-0.45m;座面倾角6-7°;座面宽0.4-0.6m;靠背与座面夹角98-105°;靠背0.35-0.65。单人椅: L=0.60m左右,双人椅:L=1.20m左右,三人椅: L=1.80m左右。

桌:高0.65-0.7m;面宽0.7-0.8(四人用)。

水深:人工水体进岸附近2.0m范围内水深不得大于0.7m,否则应设护栏;无护栏的园桥、汀步附近2.0m范围内水深不得大于0.5m。儿童泳池水深0.5-1.0m为宜,成人泳池水深1.2-2m为宜。养鱼因雨种类不同而异,一般池深0.8-1.0m,并需保证水质的措施。水生植物深度视不同植物而异,一般浮水植物(睡莲)水深要求0.5-2.0m,挺水植物(如荷花)水深要求1.0m左右。

汀步:步距≤0.5m

栏杆:低栏杆:H=0.2~0.3m;中栏杆:H=0.8~0.9m;高栏杆:H=1.1~1.3m。栏杆净空不大于0.11米。

亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。

廊:H=2.20~2.50m,W=1.80~2.50m。

照明灯:庭院灯一般高度为3-4m,间距一般为15-20米左右;草坪灯一般高度为0.3-1m左右,间距一般为5-8m左右。
