某卧式水闸布置详图，图中尺寸单位：高程以米计，其余以毫米计。启闭液压管件的布置待启闭机安装时现场确定。供各位参考……阅读全文>

1.本图尺寸单位以毫米计。2.砖砌体:75号.75号水泥砂浆砌筑。3.支墩必须托住阀底,四周用75号水泥砂浆抹八字填实。4.材料:混凝土井盖板采用C20,井盖及盖座采用C25。……阅读全文>

2、分水闸设计过流量为1.89m3/s。最大过流量为4.4m3/s。3、分水闸闸基深搅桩防渗轴线与堤坝防渗相连。4、先进行坝基深搅桩防渗处理,再做分水闸闸底板。供各位参考……阅读全文>

1、本图尺寸均以毫米计,相对高程以米计。2、混凝土强度等级C20,钢筋混凝土强度等级为C25,混凝土抗冻等级为F200,抗渗等级为W6。3、重力式挡墙为现浇C20混凝土。……阅读全文>

某水闸模型三视图，内容详细，供各位参考……阅读全文>

1本图尺寸均以毫米计.混凝土强度等级为C20,钢筋混凝土强度等级为C25混凝土抗冻等级为F200,抗渗等级为W6。……阅读全文>

1、图中高程以米计（珠基），其余尺寸以毫米计。2、水闸结构砼采用C25，垫层砼采用C15，浆砌块石采用M7.5；砼基础下部之砼垫层厚度为100，四周各伸出底板100。……阅读全文>

1.图中高程单位为米，长度单位为厘米，桩号单位为千米＋米；2．调压室最高涌浪水位为一台机增至两台机再同时甩负荷，最低涌浪水位为一台机增至两台机。……阅读全文>

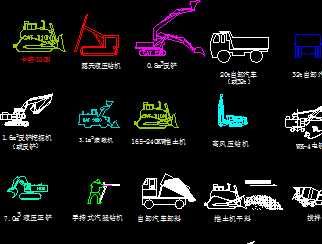

某泵站水利施工机械图例，内容详细，供各位参考……阅读全文>

某水电站常用施工设备CAD图，内容详细，供各位参考……阅读全文>

隧洞进水口前清淤至高程为隧洞进口底板高程；对隧洞集中渗漏处开槽，采用M15水凝砂浆修补，而后灌浆；隧洞出口明渠在本次设计中采用砼明管段断面形式进行延长封闭至分水闸；……阅读全文>

某泵站砂石料生产系统图.本图仅作加工系统工艺流程示意;2.采运设备未包括在本图之内；供各位参考……阅读全文>

1.图中尺寸单位以毫米计,高程以米计.2.本方案取水塔设计引用流量5.6米3/秒,加大流量为6.7米3/秒.3.本方案取水塔采用分层取水方式,取水塔有工作桥与岸坡道路相连.……阅读全文>

某泵站分水涵闸设计图.图中尺寸高程以米计，其余均以毫米计。2.所有混凝土建筑物底部置放塑膜，侧面刷热沥青一道，圆涵顶部刷热沥青一道。供各位参考……阅读全文>

某泵站球阀控制柜设计图，内容详细，供各位参考……阅读全文>

1.图中尺寸单位为毫米，高程单位为米。2.启闭室总建筑面积21.5m2。3.墙体厚度240mm，采用MU10粘土砖，M7.5水泥砂浆砌筑，10mm厚1:3混合砂浆抹灰刮平。……阅读全文>

某泵站启闭机平台结构钢筋图，内容详细，供各位参考……阅读全文>

该区处在**—屯堡背斜的北西翼，褶皱平缓，断层发育不明显，仅在库区发育一条近南北向的断层F1，该断层与河流方向基本一致，牵引显著，为一压扭性断裂构造，在上坝线上游尖灭。……阅读全文>

1、本图尺寸均以毫米为单位。2、底板置于砂卵石层上。当实际情况与设计不符时，需进行处理。3、与进水前池连接部分需设紫铜片止水，布置型式见止水铜片详图。……阅读全文>

1、图中尺寸单位以cm计，高程以m米，采用黄海高程系；2、本拦河闸由冲砂闸，泄水闸组成；3、冲砂闸为5孔，6×3.5m平板钢闸门；……阅读全文>
