一个水利水电工程的建成，由施工准备工作开始到竣工交付使用，要经过若干工序、若干工种的配合施工。而工程质量的形成不仅取决于原材料、配件、产品的质量，同时也取决于各工种、工序的作业质量。因此，为了实现对工程全方位、全过程的质量控制和检查评定，按照工程形成的过程由点滴到局部再到整体的原则，考虑设计布局、施工布置等因素，将水利水电工程依次划分为单元工程、分部工程和单位工程。单元工程是进行日常质量考核和质量评定的基本单位。



常见水利工程项目划分参考



一、水闸工程

分部工程

单元工程

备注

1.闸室段（土建）

Δ基坑开挖及处理、闸底板（每孔或分缝）钢筋砼浇筑；各闸墩、岸墙砼浇筑；闸门（孔）门槽埋件与二期砼；回填土（单侧）

1.  闸基开挖必须执行隐蔽工程验收。

2.  砼工程中有止水要求的，必须填表检测。

2.上部结构（墩顶以上）

左右排架砼浇筑；活动闸门槽（孔）制作、安装；工作桥；栏杆预制、安装；人梯制作安装；闸牌名。

多孔闸，排架，工作桥可按孔分单元工程。

3.上、下游联接段

上游铺盖（块）基坑开挖处理与浇筑；上、下游翼墙基坑开挖与砼底板；翼墙砌石；翼墙压顶；下游消力池（段、块）砼，护坦

砼有止水、排水要求的需填检测表。

4.交通桥

每一桥墩、台；每一拱片（或预应力板梁）预制；每孔拱片（或板梁）安装，每孔（或全）桥面铺张；单边栏杆制作安装；每头引道工程

公路桥梁按照公路工程质量检验评定标准执行(JTGF80/1-2004)

5.金属结构及机电设备安装

闸门（扇）的制作，安装；启闭机安装（台套）；自动（手动）搁门器（套）安装；高、低压线安装；控制、盘（块）安装；照明灯具安装；变压器（台套）安装。



6.闸房

地基基础；主体工程楼、地面；门窗工程；屋面工程；装饰工程

分项工程参见10。





二、泵站工程

分部工程

单元工程

备注

Δ1.泵室

泵室基础开挖及地基处理；Δ泵室底板砼浇筑（块）；泵室墙砼浇筑；水泵梁（台）预制安装；隔墩砼（砖墙）浇筑；电机梁预制与安装

1.  泵室墙一垛为一个单元工程包括进水孔和出水孔。

2.混流泵应加机泵砼基础浇筑

2.进水段

进水段铺盖（块）基坑开挖处理与浇筑；翼墙基坑开挖与砼底板、翼墙砌石、翼墙压顶；栏污栅的制作与安装（一扇）。

多孔闸，排架，工作桥可按孔分单元工程

3.出水段（出水池）

同进水段单元工程划分



Δ4.机电安装

Δ水泵安装（台）；电机安装（台）；进出水管路安装（台）；出水阀（拍门）安装；启重设备安装；真空泵（台套）安装（或充水装置安装）；油漆



5.电控制设备安装

配电柜安装；高低压线安装；控制台安装；自动设备安装；照明灯具（以一只开关系统）安装；红绿灯安装；变压器安装。



6.泵站站房

地基基础；主体工程楼、地面；门窗工程；屋面工程；装饰工程；行车梁（吊车梁）



注：小型泵站可以不分分部工程，摘录以上有关分部中的单元工程即可。



三、河道开挖疏浚工程

分部工程

单元工程

备  注

按河道断面变化或施工部署划定若干个分部工程

实土开挖（水力冲挖、机械开挖）按按50～100米划分单元工程；水下疏浚按200米划分单元工程

1、根据实际情况，可按水上土方、水下土方划分分部工程；

2、弃土区、排泥场等作为检查项目



四、河道护岸、护坡工程

按每300米～400米延长米段

1.  砌石护岸（或砌块）：每50～60延长米段的岸坡地基开挖及处理、砼底板浇筑（含齿沟）、砌石墙身及勾缝（含沉降缝制作）、砼压顶浇筑、回填土。

2.  砼现浇护坡：每50～60延长米段岸坡地基开挖（填筑）、砼阻滑板及齿沟浇筑；砼护坡垫层铺设、砼护坡浇筑，砼护坡结顶。

3.  护坡护岸工程中的河埠工程需单列单元

4.  浆（干）砌块石护坡按堤防单元工程质量评定与验收规程划分

1.  齿沟沉必须用探钩检查其深度。

2.  砼护坡分缝土工布埋置必须在砼护坡浇筑中说明

3.  排水管必须在回填土表中说明，或在砼护面工程用表中说明，保持畅通。





五、堤防（标准海塘）工程

分部工程

单元工程

备注

1．堤基处理

堤基清理；堤基防渗；排水板插打等

堤基处理与相应堤身单元工程划分应协调一致

Δ2．堤身填筑

按填筑方式（吹填筑堤、碾压筑堤等），按堤轴线100~500m或吹填围堰区段划分单元工程



3．堤脚防护

沉井（板桩）预制及插打；钢筋混凝土护坦；镇压平台抛石加固、理砌等



4．护坡工程

混凝土护坡按浇筑仓位划分，可分为土工布铺设、垫层、混凝土浇筑等单元；浆（干）砌石护坡按施工长度可分为土工布铺设、垫层、浆砌石砌筑等单元；预制块制作及安装

按设计结构形式可分为上护坡、下护坡、平台马道等分部工程



5．防洪墙（挡浪墙）

按施工长度划分混凝土单元工程



6．堤顶道路



混凝土路面、沥青路面按有关规程划分单元工程





7．后坡

后坡预制构件制作及安装；植草、植树、排水等单元工程





六、田间工程

分部工程

单元工程

备注

渠道铺设

每100米段沟槽土方开挖、铺管、接头勾缝处理、放水口、复土

小型渠道，不分分部工程

田间道路

混凝土路面按混凝土单元工程评定标准执行；砂石路面根据设计指标结合实际情况制定



机埠

按泵站摘录相应单元工程






水利水电工程项目划分原则

水利水电有关项目的名称与划分原则是：

1、水利水电工程质量检验与评定应当进行项目划分。项目按级划分为单位工程、分部工程、单元（工序）工程等三级。

2、水利水电工程项目划分应结合工程结构特点、施工部署及施工合同要求进行，划分结果应有利于保证施工质量以及施工质量管理。

3、单位工程项目划分原则

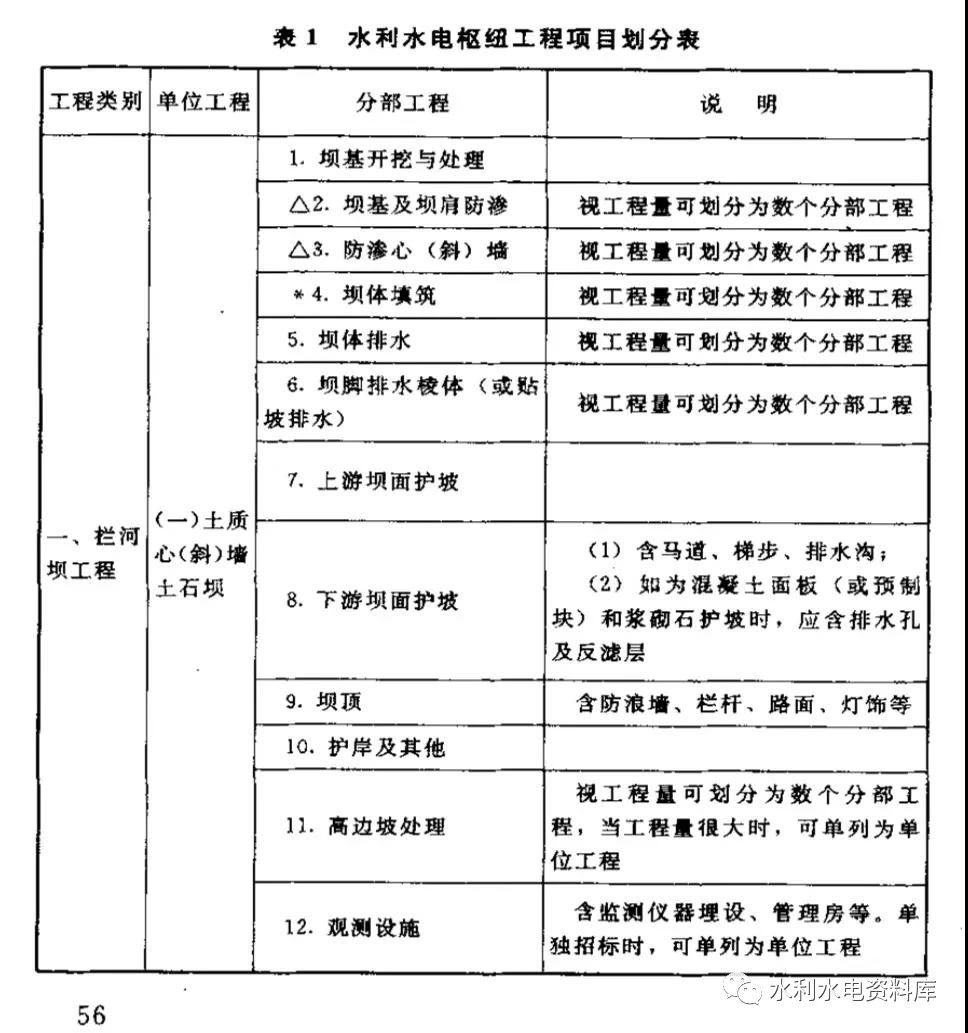

(1)枢纽工程，一般以每座独立的建筑物为一个单位工程。

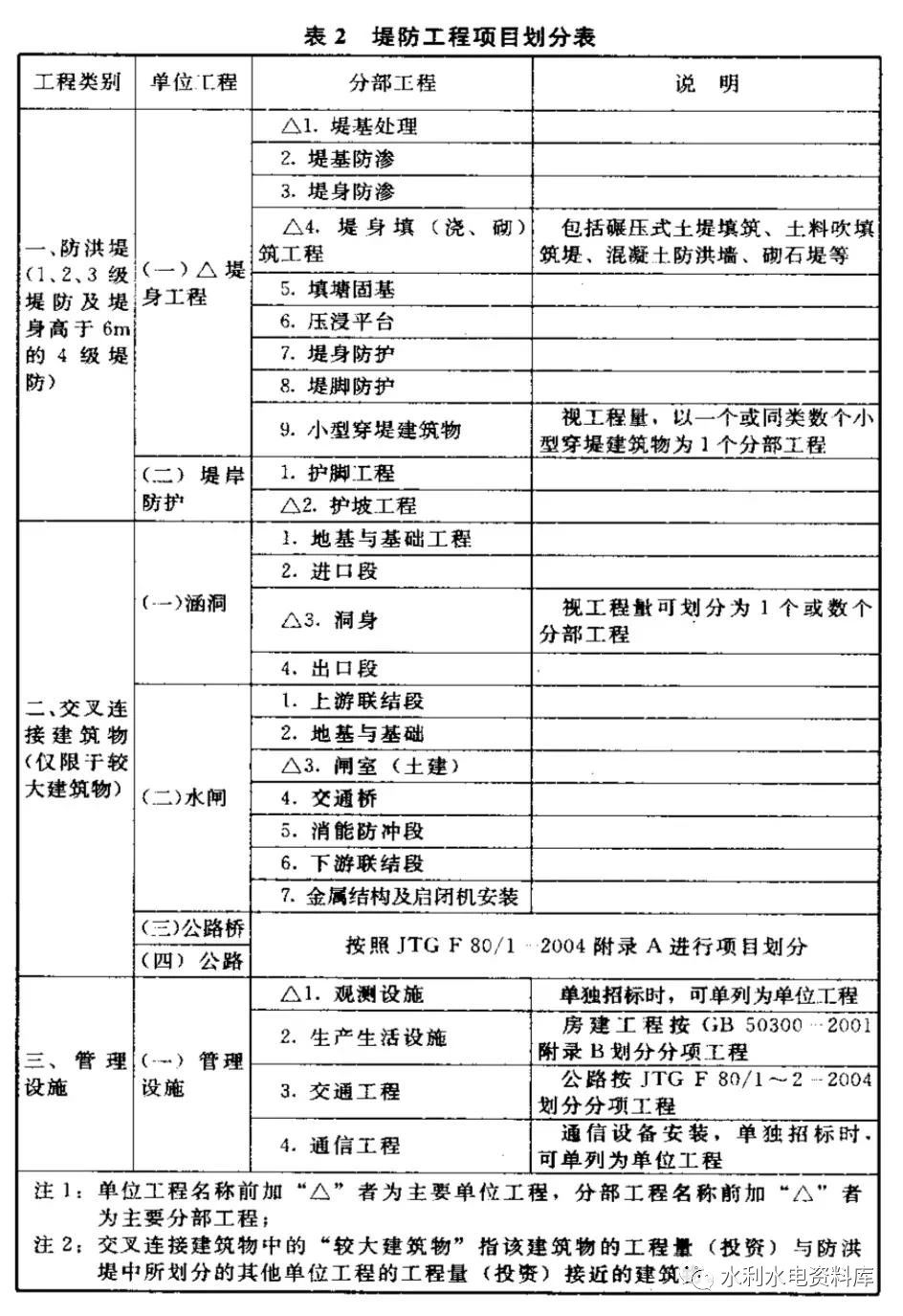

(2)堤防工程，按招标标段或工程结构划分单位工程。

(3)引水（渠道）工程，按招标标段或工程结构划分单位工程。

(4)除险加固工程，按招标标段或加固内容。

5、分部工程项目划分原则

(1)枢纽工程，土建部分按设计的主要组成部分划分;

(2)堤防工程，按长度或功能划分。

(3)引水（渠道）工程中的河（渠）道按施工部署或长度划分。

(4)除险加固工程，按加固内容或部位划分。

(5)同一单位工程中，各个分部工程的工程量（或投资）不宜相差太大，每个单位工程中的分部工程数目，不宜少于5个。

5、单元工程项目划分原则

(1)按《水利水电工程单元工程施工质量验收评定标准》规定进行划分。

(2)河（渠）道开挖、填筑及衬砌单元工程划分界限宜设在变形缝或结构缝处，长度一般不大于100m。同一分部工程中各单元工程的工程量（或投资）不宜相差太大。

(3)《水利水电工程单元工程施工质量验收评定标准》中未涉及的单元工程可依据设计结构、施工部署或质量考核要求划分的层、块、段进行划分。

6、有关项目划分程序

由项目法人组织监理、设计及施工等单位进行工程项目划分，并确定主要单位工程、主要分部工程、重要隐蔽单元工程和关键部位单元工程。项目法人在主体工程开工前将项目划分表及说明书面报相应工程质量监督机构确认。

7、有关质量术语

(1)单位工程（unitproject)。指具有独立发挥作用或独立施工条件的建筑物。

(2)单元工程（separateditemproject)。指在分部工程中由几个工序（或工种）施工完成的最小综合体，是日常质量考核的基本单位。

(3)见证取样（evidentialtesting)。在监理单位或项目法人监督下，由施工单位有关人员现场取样，并送到具有相应资质等级的工程质量检测机构所进行的检测。
