岸边溢洪道施工设计

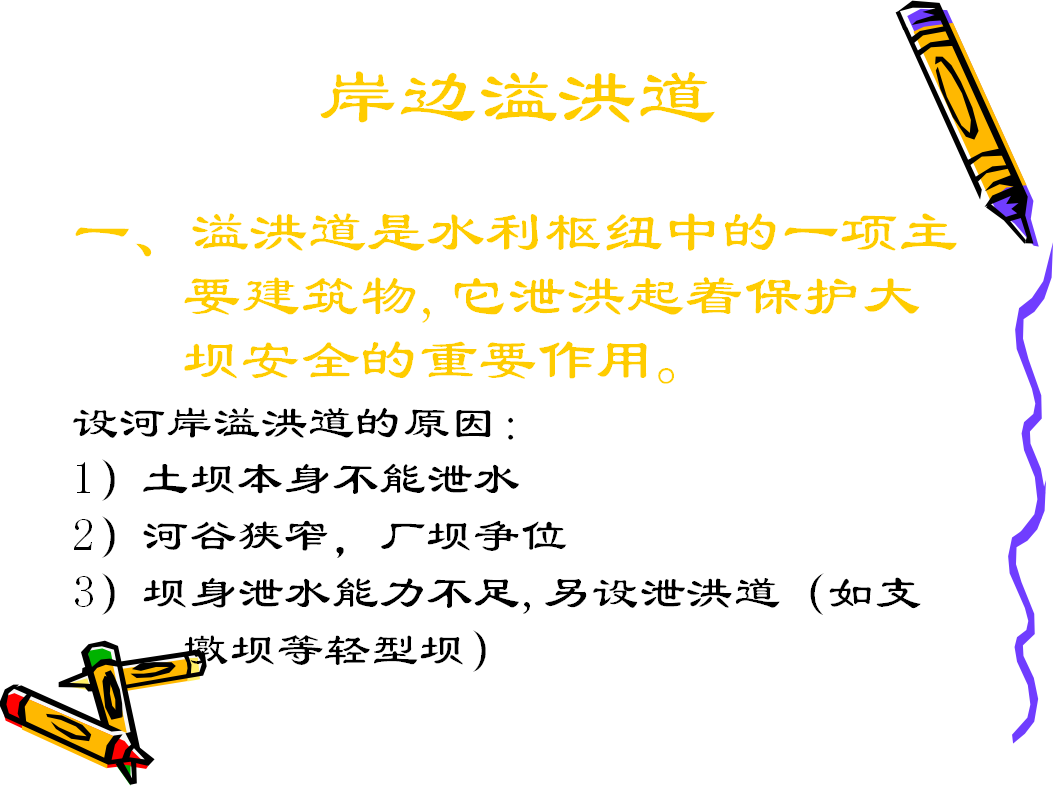

一、溢洪道是水利枢纽中的一项主要建筑物,它泄洪起着保护大坝安全的重要作用。
设河岸溢洪道的原因:
1)土坝本身不能泄水
2)河谷狭窄,厂坝争位
3)坝身泄水能力不足,另设泄洪道(如支墩坝等轻型坝)

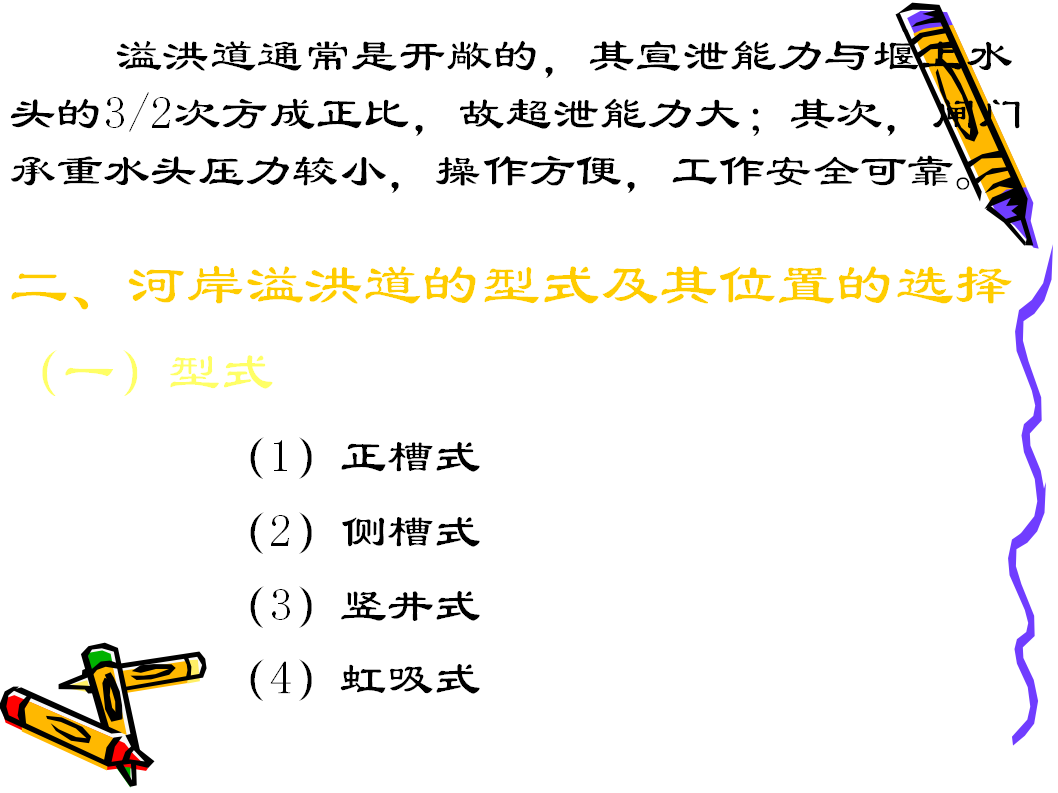

溢洪道通常是开敞的,其宣泄能力与堰上水头的3/2次方成正比,故超泄能力大;其次,闸门承重水头压力较小,操作方便,工作安全可靠。
二、河岸溢洪道的型式及其位置的选择
(一)型式
(1)正槽式
(2)侧槽式
(3)竖井式
(4)虹吸式

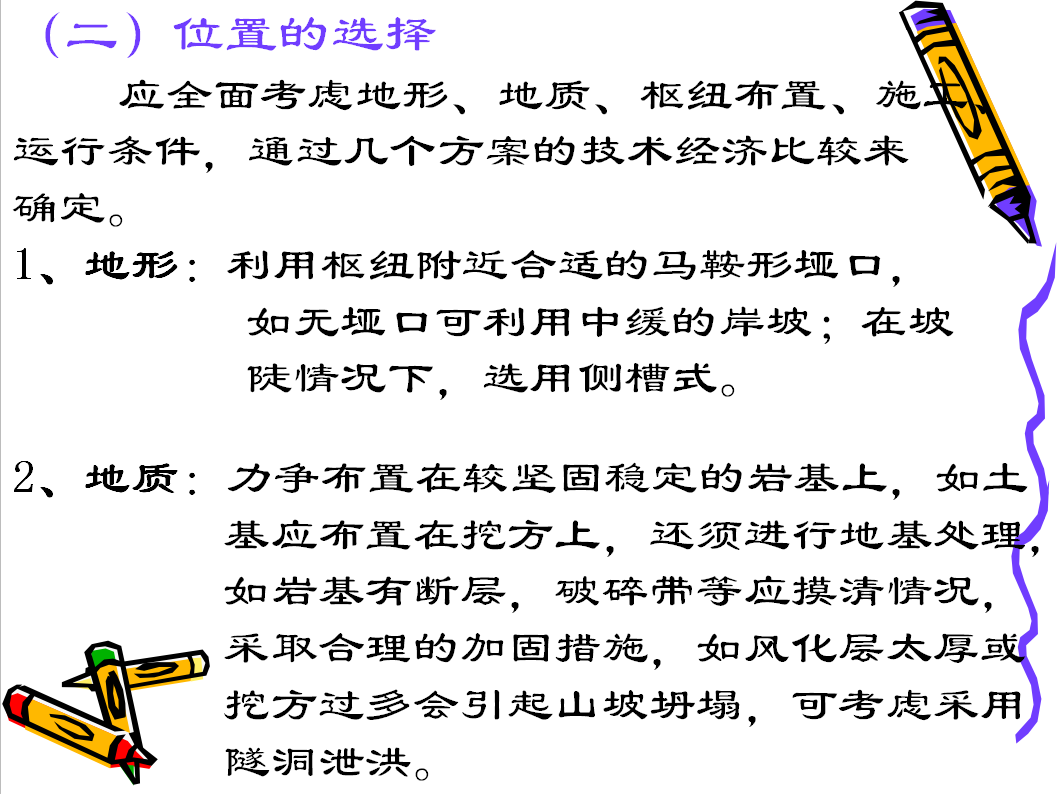

(二)位置的选择
应全面考虑地形、地质、枢纽布置、施工、运行条件,通过几个方案的技术经济比较来确定。
1、地形:利用枢纽附近合适的马鞍形垭口,如无垭口可利用中缓的岸坡;在坡陡情况下,选用侧槽式。
2、地质:力争布置在较坚固稳定的岩基上,如土基应布置在挖方上,还须进行地基处理,如岩基有断层,破碎带等应摸清情况,采取合理的加固措施,如风化层太厚或挖方过多会引起山坡坍塌,可考虑采用隧洞泄洪。
3、枢纽布置:溢洪道进口应位于水流顺畅处,且与土石坝应存有相当的距离;如太近,则须加设导墙(或加强临近坝坡的护坡),溢流堰前加引水渠应较短,以减少水头损失,提高泄水能力。

下游出口,应与土石坝的坝脚及其它建筑物保持一定的距离,太近则须增设合适的防护建筑物。

4、施工条件:开挖方量是较大的,对出渣路线及堆料场都要合适地布置,有可能利用开挖的土石方量来填筑土石坝,避免各建筑物施工相互干扰。
第二节 正槽溢洪道

正槽式溢洪道通常以下五部分组成,即进水段、控制段、泄槽、消能段和尾水渠。
溢流堰轴线和泄槽轴线正交。
优点:正向进水,结构简单,水流条件较好,泄洪能力大,工作安全可靠,施工管理维修方便,因而得到广泛采用。
缺点:当两岸地势高,且岸坡较陡时,开挖方量往往很大

一、引水渠
作用:使水流平顺地由水库进入控制段。当控制段的位置紧靠水库时,进水段只是一个喇叭口;当控制段的位置不能紧靠水库时,则需要在控制段前开挖引水渠。

对引水渠的要求:水流平顺,水头损失小,增加泄水能力,减少工程量。
在布置和设计中应注意的几个问题:

1、引水渠在平面布置上尽量是直线(水流平 顺,可防止旋涡和横向水流)如受地形、 地质等条件限制,引水渠必须较弯,其转
弯半径不得小于4—6倍渠底宽,并力求在控制段前有一直线段。
2、引水渠的过水断面一定要大于控制段的过水断面。
3、引水渠断面常采用梯形断面,边坡视土壤和岩石的性质而定(岩基接近矩形)。
