51米钢结构单车道高速公路便桥设计施工图
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-04-14
  • 资料类型:RAR
  • 资料大小:9.77 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
51米钢结构单车道高速公路便桥设计施工图

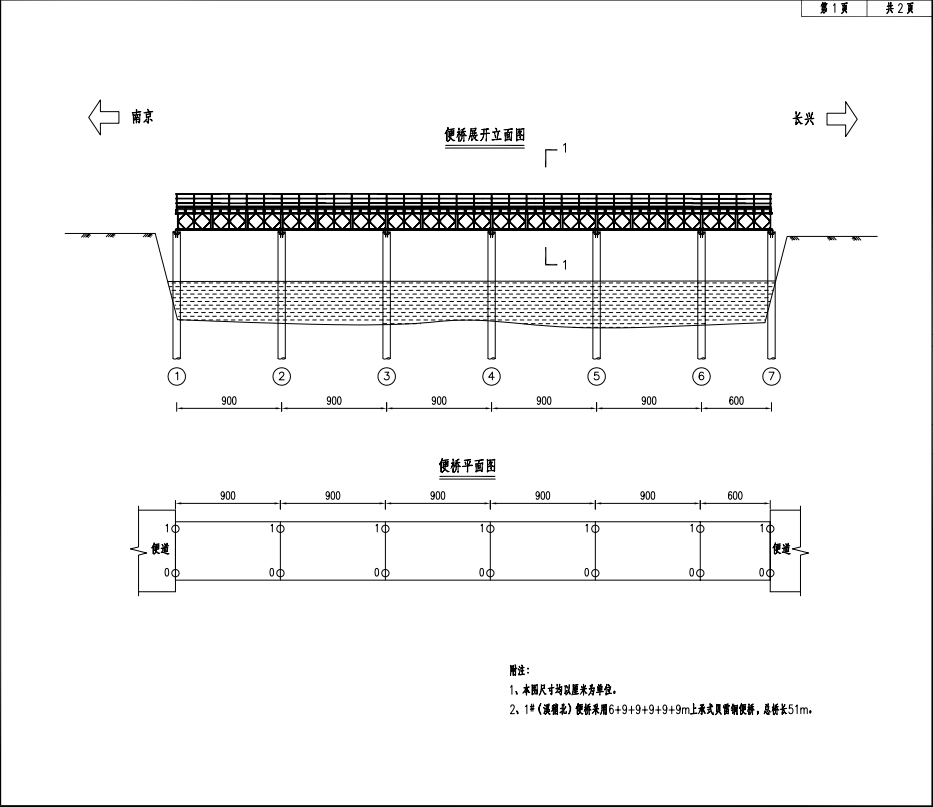

便桥桥面净宽 5.0m,桥面系由上往下依次为 δ=10mm 厚Q235B 标准花纹钢板;I12.6 纵向分配梁,间距 30cm;I 25a 横向分配梁,间距 75cm。纵梁向主梁采用 321 型贝雷梁,设计为两组单层结构,每组采用 90cm 支撑架连接。钢管桩桩顶横梁采用双拼 I36a,引桥桩顶横梁采用双拼HN50 型钢。

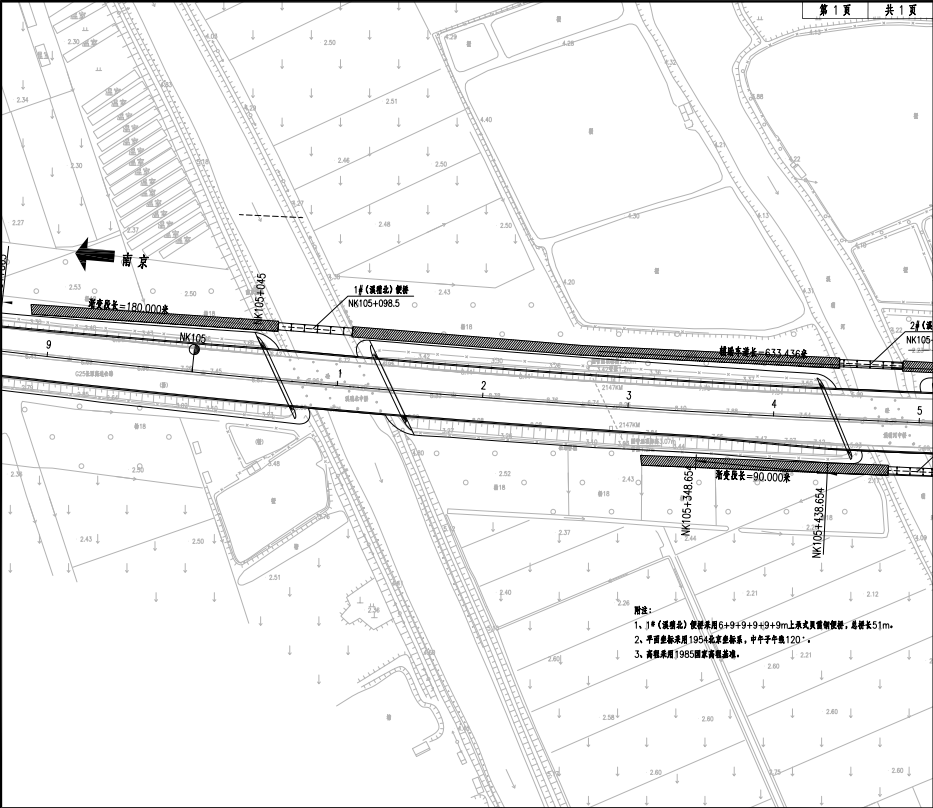

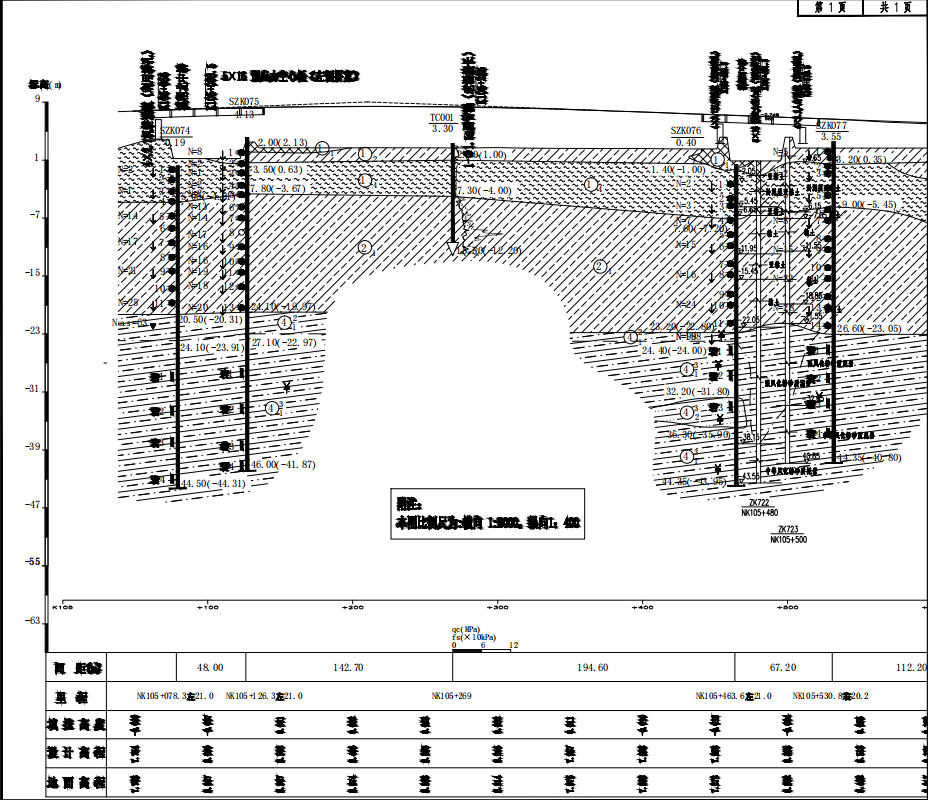

资料截图
  • 高速公路,便桥施工图,桥梁施工图
  • 高速公路,便桥施工图,桥梁施工图
  • 高速公路,便桥施工图,桥梁施工图
