某道路人行天桥施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-02
  • 资料类型:RAR
  • 资料大小:25 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某道路人行天桥施工图纸
天桥桥面均宽4.0m,梁体采用等截面斜腹板钢箱梁形式。箱梁梁高0.9m,顶宽4.0m,底宽1.6m。天桥下部为钢筋混凝土花瓶墩,顺桥向厚0.65m。横桥向花瓶墩顶宽1.6m,在墩顶2.0m范围内通过圆弧渐变到0.8m,其余位置保持0.8m不变。桥墩基础为人工挖孔桩,桩基直径1.5m。
天桥梯道宽2.5m,梯道及平台采用钢箱梁式,梯道上端与天桥箱梁焊接连接。梯道墩柱采用矩形截面,其尺寸为0.4×0.4m,基础采用人工挖孔桩,桩基直径1.2m。
天桥钢箱梁每跨跨中设置30mm预拱度,钢梯道梁跨中设置20 mm预拱度,其余位置均按抛物线进行分配。

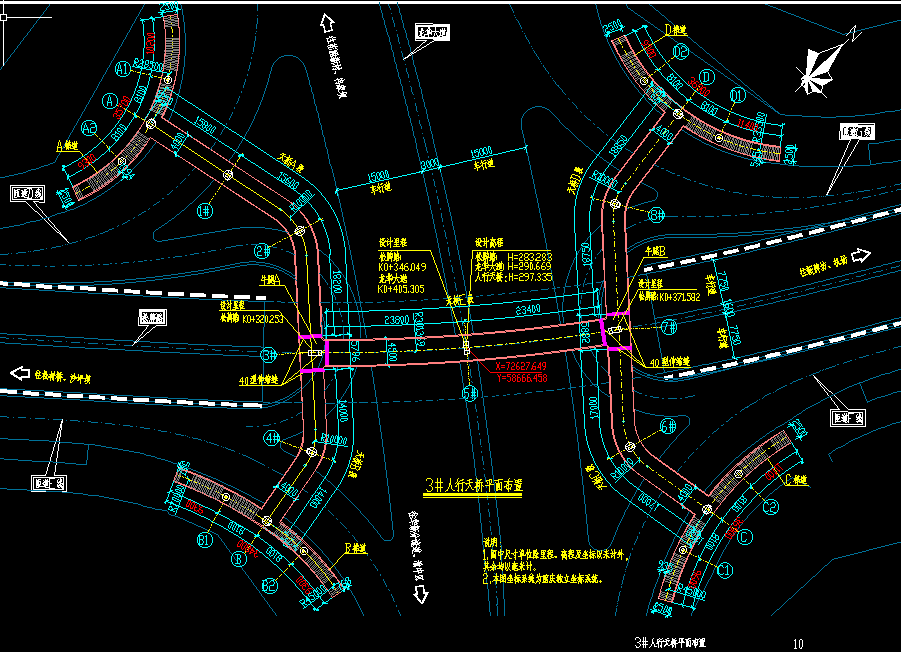

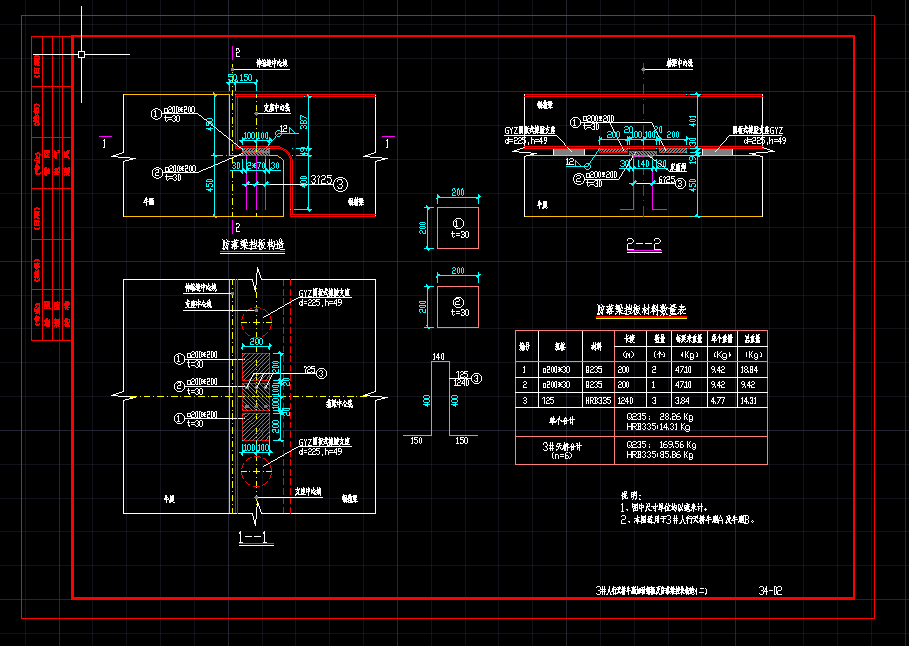

某道路人行天桥施工图纸包括立交交通组织图、人行天桥平面布置、人行天桥立面布置、人行天桥梯道立面布置、人行天桥桁架支座平面布置、人行天桥立面布置、人行天桥横断面布置、人行天桥梯道立面布置、人行天桥钢箱梁构造(、人行天桥主桁横向联结系构造、人行天桥防落梁挡板构造、人行天桥节段吊装示意

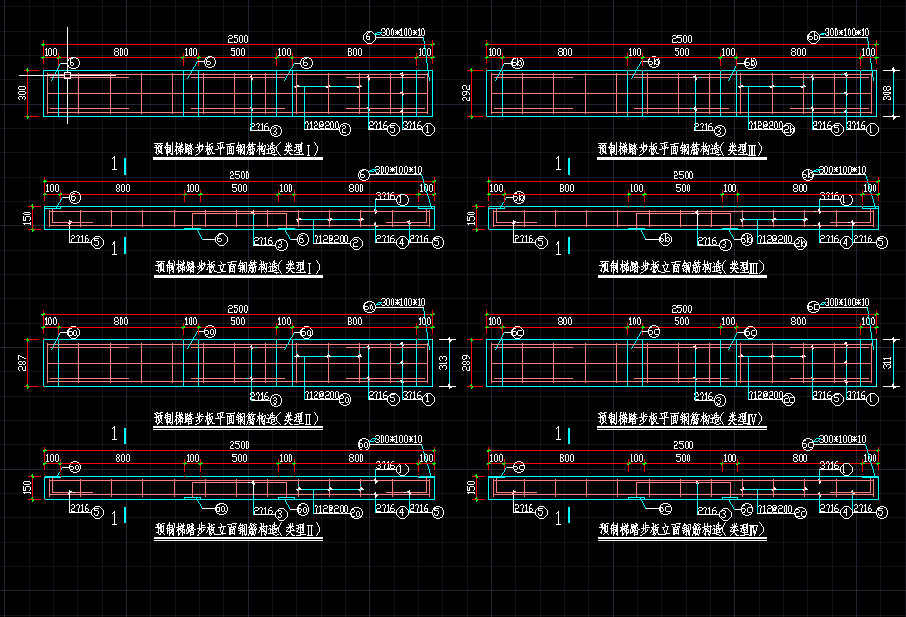

资料截图
  • 人行天桥,天桥施工图
  • 人行天桥,天桥施工图
  • 人行天桥,天桥施工图
