跨海两阶段桥梁工程设计施工图PDF
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-26
  • 资料类型:RAR
  • 资料大小:98.2 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
跨海两阶段桥梁工程设计施工图PDF
本项目建设桥梁全长 755m,其中海上部分桥梁全长 668m,包括主桥跨海段长度 349m和两侧引 桥长度 319m,其中水闸的透水净宽度为 276m。 主桥拟定跨径布置为(28.55+3×29)+(3×29)+(30.4+29.5+29)+(2×29+28.55)=349m, 共 4 联,主桥长度为 362.26m.。 主桥单幅桥宽 14.75 m,3.75 m(人行道)+10.5 m(机动车道)+0.5 m(防撞栏杆)=14.75 m; 其中 10.5 m(机动车道)=0.25 m(路缘带)+3.25 m(机动车道)+3.25 m(机动车道)+3.5 m(机动
车道)+0.25 m(路缘带)

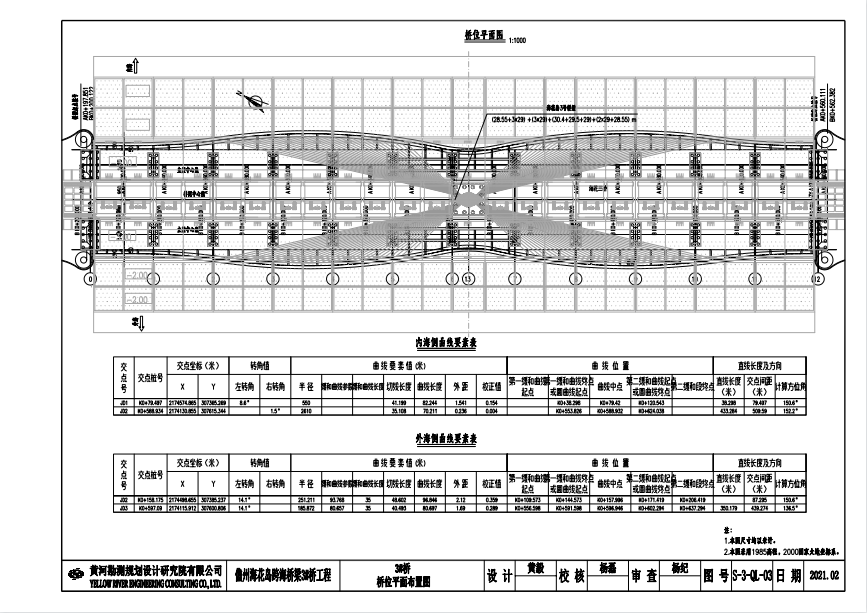

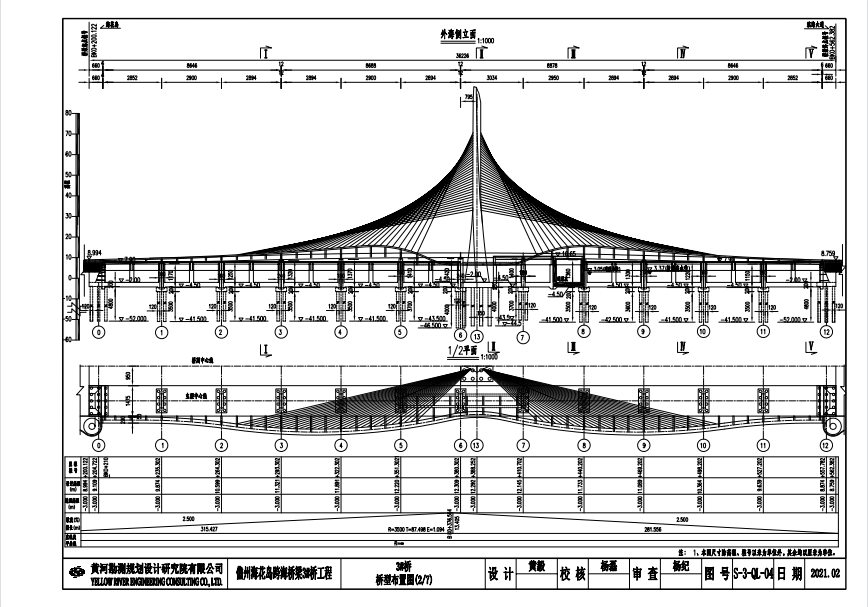

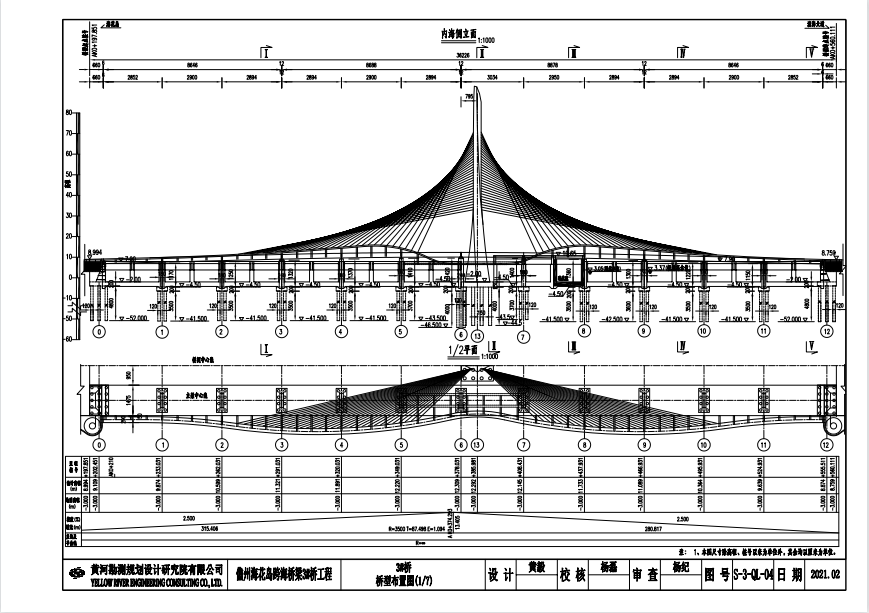

资料截图
