四车道中环立交桥工程施工图PDF
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-12
  • 资料类型:RAR
  • 资料大小:68.4 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四车道中环立交桥工程施工图PDF
本工程是xx市xx东路延伸段道路工程二标段的一个子项,共有桥梁5座,分别为A匝道桥、B匝道桥、C匝道桥、C匝道桥。桥梁标准宽度均为8m。 A匝道桥桥梁全长447.86m,为双层螺旋桥。桥梁起点桩号AK0+55.512,终点桩号AK0+503.374。最大纵坡6.25%,最小平曲线半径为38m。 B匝道桥桥梁全长150.4m。桥梁起点桩号BK0+42.611,终点桩号BK0+193.011。最大纵坡6.25%,最小平曲线半径为75m。
资料截图

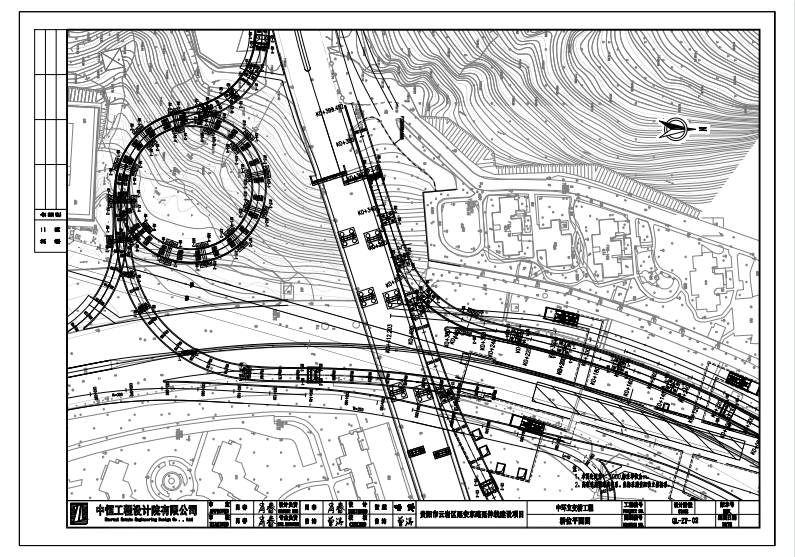

  • 四车道中环立交桥工程施工图PDF

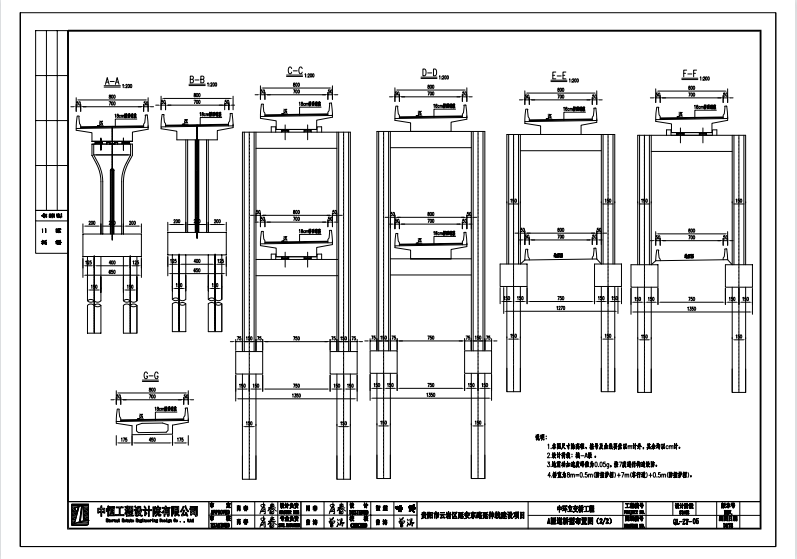

  • 四车道中环立交桥工程施工图PDF

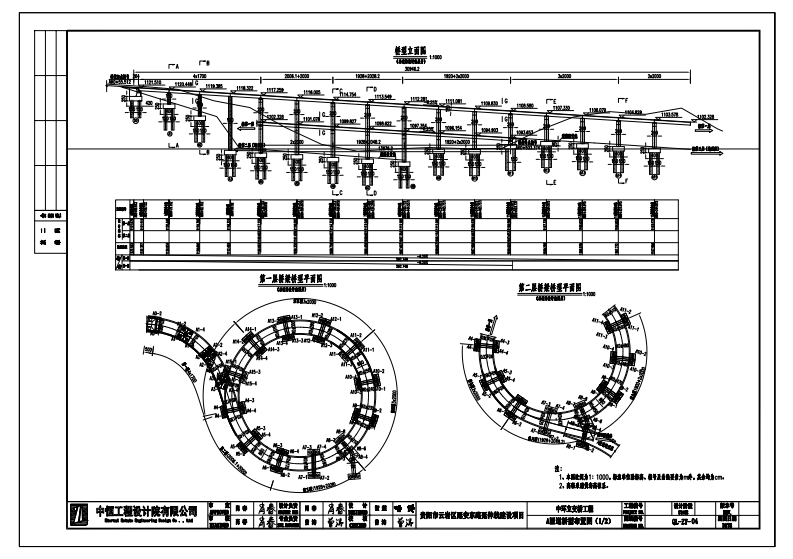

  • 四车道中环立交桥工程施工图PDF
