420米单跨吊索景观大桥施工图 197P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-26
  • 资料类型:RAR
  • 资料大小:49.7 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
420米单跨吊索景观大桥施工图 197P
本桥为主跨 420m 单跨吊索桥,跨径组成为 38+420+47.5m,桥面纵坡为 1.0%和‐1.0%。主缆在成桥状态下的中跨垂跨比为 1:12,两根主缆中心距为 3.5m。为提高主梁的结构稳定性,在主梁下方两侧设置抗风缆。主梁由横梁和纵梁组成,上面铺设混凝土桥面板。主梁在索塔中心线处设置伸缩缝,索塔处主梁下方设置竖向支座,主梁梁端侧向设置抗风支座。
资料截图

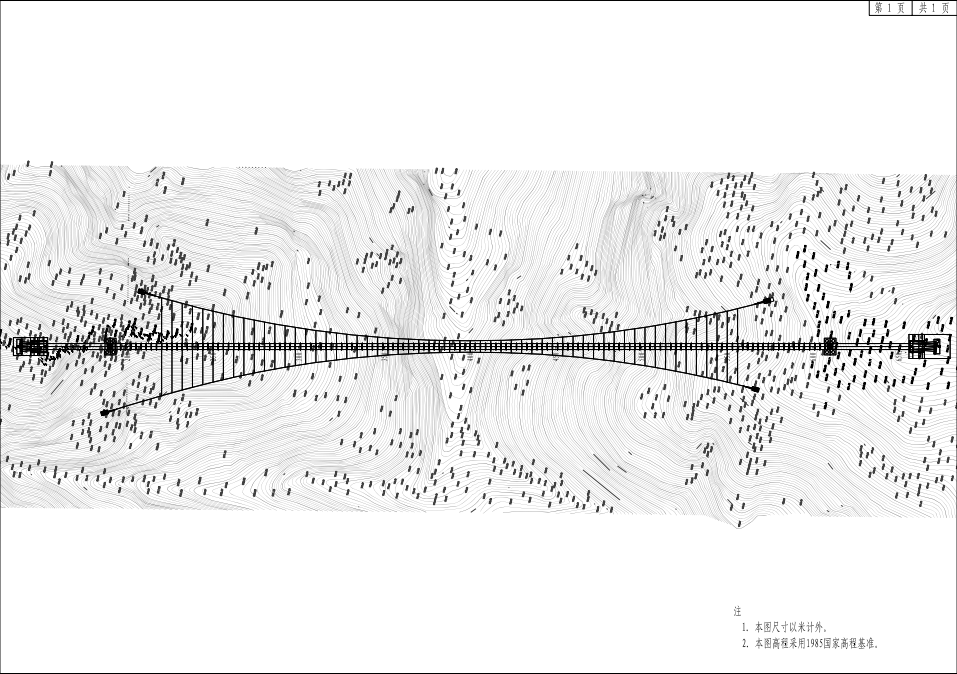

  • 420米单跨吊索景观大桥施工图 197P

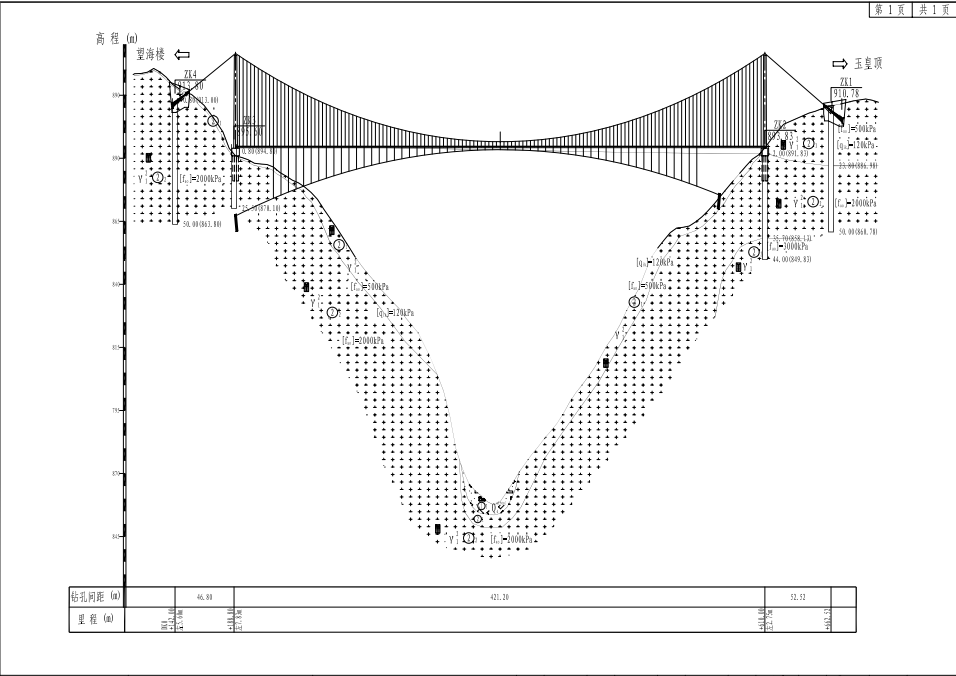

  • 420米单跨吊索景观大桥施工图 197P
  • 420米单跨吊索景观大桥施工图 197P
