桥梁结构病害治理及桥面提升改造工程施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-18
  • 资料类型:RAR
  • 资料大小:18.9 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
桥梁结构病害治理及桥面提升改造工程施工图纸
双大桥是位于xx市xx区xx镇县道 X838 吴壁路上的一座中桥,中心桩号 K4+006,该桥为 2-20.0m 钢筋混凝土箱梁,桥梁全长 56.0m。主梁顶宽 10 米,梁高 1.3 米,悬臂 1.5 米。桥面横向布置为:1.5m(栏杆)+7.0m(行车道)+1.5m(栏杆)=10.0m;桥面铺装为水泥混凝土,下部结构 桥台为重力式桥台,扩大基础,桥墩为矩形盖梁柱式墩,桩基础。

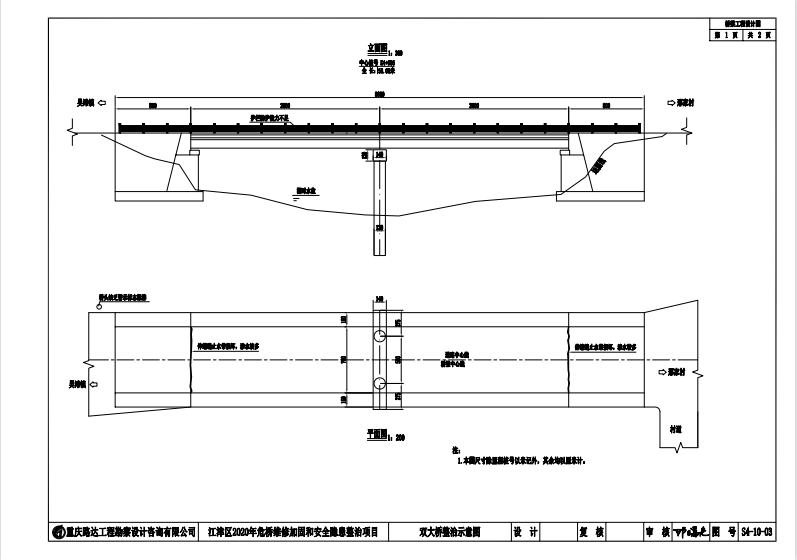

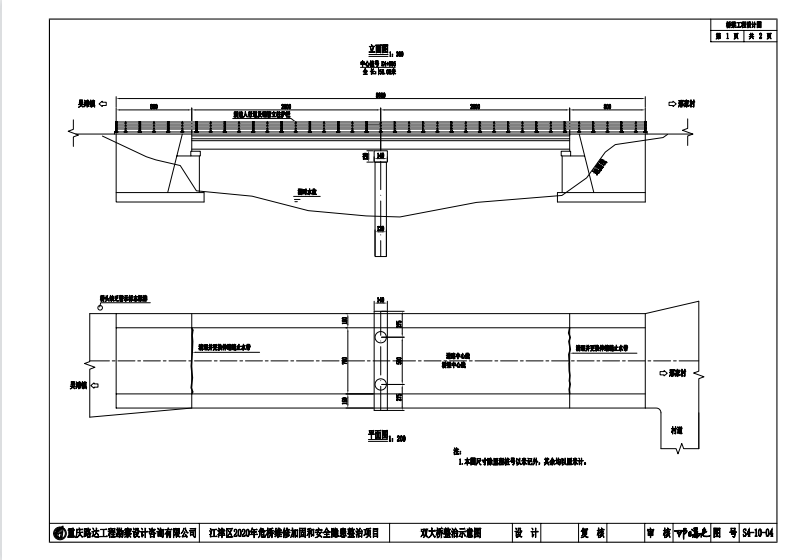

资料截图
  • 桥梁结构病害治理及桥面提升改造工程施工图纸
  • 桥梁结构病害治理及桥面提升改造工程施工图纸
  • 桥梁结构病害治理及桥面提升改造工程施工图纸
