3×40m等截面连续梁高架桥设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-22
  • 资料类型:RAR
  • 资料大小:28.7 MB
  • 资料分类:路桥图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
3×40m等截面连续梁高架桥设计图纸
1、道路等级:高速公路。
2、设计速度: V=80km/h。
3、车道数:主路双向6车道。
4、标准横断面布置: 整体式主线桥标准宽度:0.75m(防撞护栏)+2.5m(紧急连续停车带)+3×3.75m(行车道)+0.5m(路缘带)+2m(中央分隔带)+0.5m(路缘带)+3×3.75m(行车道)+2.5m(紧急连续停车带)+ 0.75m(防撞护栏)=32m。
5、抗震设计标准:水平向地震动峰值加速度按0.1g设计,抗震设防烈度为7度。桥梁设防类别为B类。抗震设防措施等级为8级。

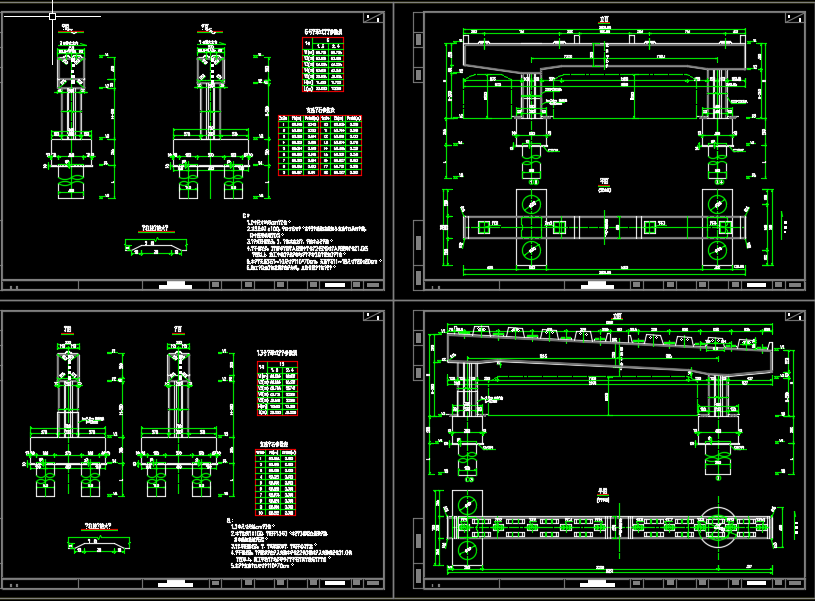

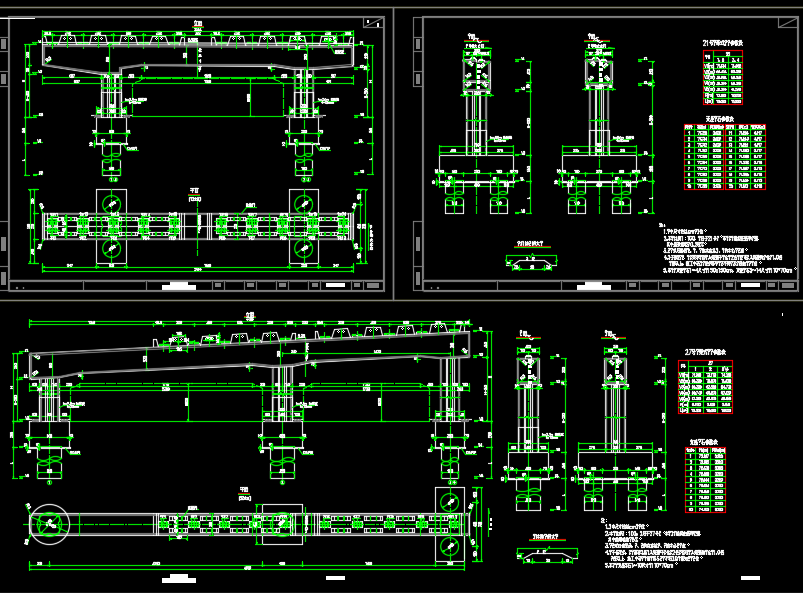

资料截图
  • 3×40m等截面连续梁高架桥设计图纸
  • 3×40m等截面连续梁高架桥设计图纸
  • 3×40m等截面连续梁高架桥设计图纸
