识读工程图的注意事项包括：熟悉图样基本规格，了解工程构筑物的基本构造；记住常用图例；由粗到细、由大到小；结合各类图纸；结合实际。

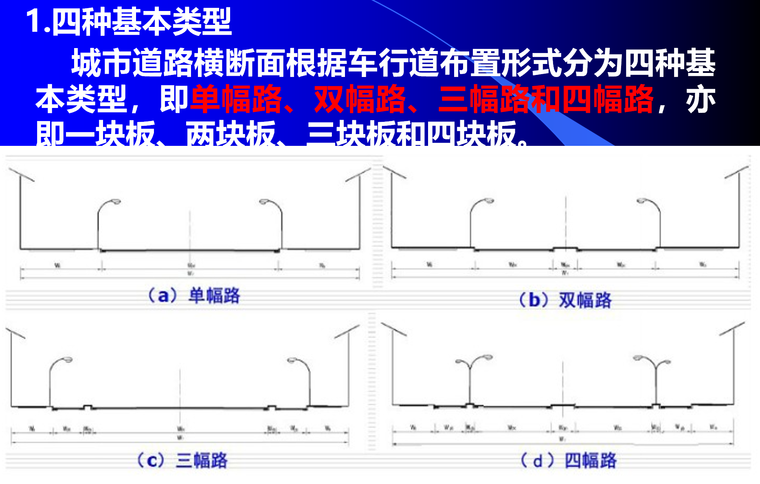

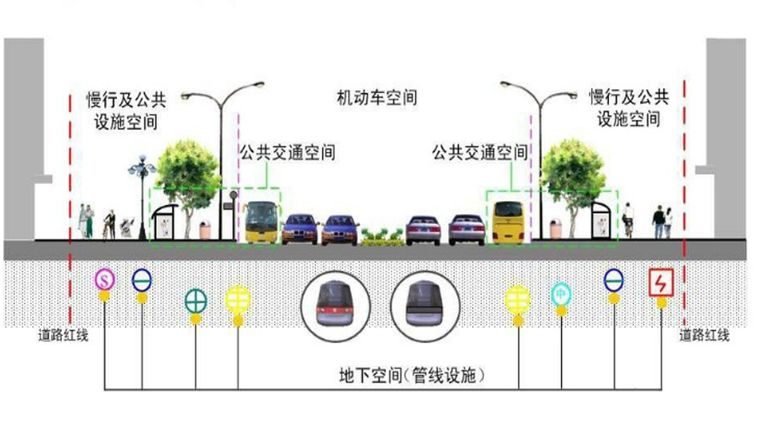

道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。道路平面图是在地形图上画出的道路水平投影，它表达了道路的平面位置。道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图，它表达道路的竖（高）向位置。道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图，它表达了道路的横断面设计情况。
城市道路纵断面图由上、下两部分组成：上部为图形部分，主要用来绘制地面线和纵坡设计线。包括：图样比例：横向1:1000，竖向1:100；横向1:500，竖向1:50；高程标尺、地面线、设计线、竖曲线及其要素；沿线桥涵及构造物的位置、结构类型、孔数和孔径；与其它道路交叉时的桩号及路名；水准点位置、编号和标高；断链位置及长短链关系；沿线跨越的河流名称、桩号、常水位和最高洪水位。
