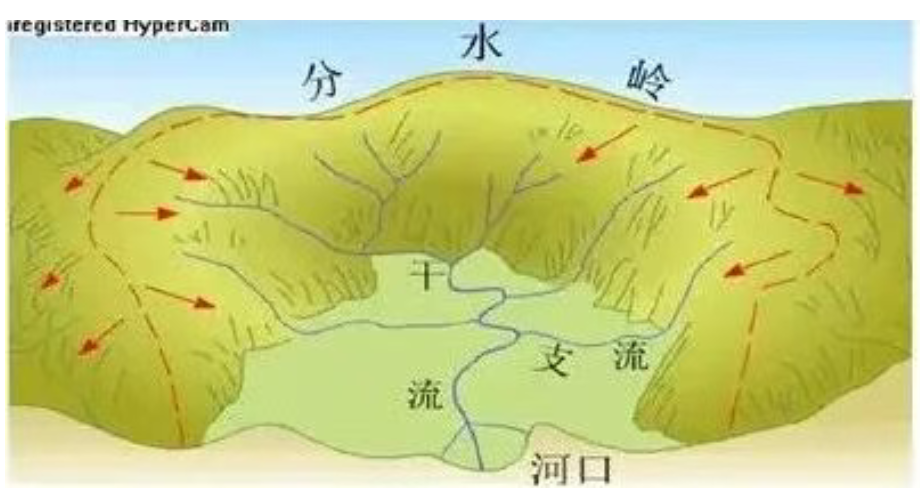

汇水面积是指某一特定区域内，所有降水最终汇集到同一出水口的总面积，等同于高中地理中的流域面积。
汇水面积是确定涵洞泄水流量（设计流量）的基础，而设计流量又是选定涵洞孔径和尺寸的核心依据。
三者之间并非恒定的线性关系，而是通过水文计算和水力计算两个步骤串联起来的。
一、核心关系链：集雨面积 → 泄水流量 → 涵洞尺寸
-
集雨面积 → 泄水流量（水文计算）
首先根据汇水面积、地形、暴雨强度等参数，通过公式计算出涵洞需要排泄的设计流量 Qp。 -
泄水流量 → 涵洞尺寸（水力计算）
然后根据得到的 Qp，结合涵洞类型、纵坡等条件，选择孔径，使其泄水能力Q大于等于Qp。
二、集雨面积与设计流量（Qp）的对应关系
不同计算方法的适用流域面积不同。
|
计算方法 |
适用集雨面积 |
典型公式 |
|
径流形成法 |
F ≤ 30 km² (常用公式) |
|
|
暴雨推理法 |
F < 100 km² |
|
|
形态调查法 / 直接类比法 |
适用范围不受限制 |
基于历史洪水位或已有涵洞反算。 |
三、设计流量与涵洞孔径泄水能力（Q）的对应关系
在确定了设计流量 Qp 后，需要选择涵洞的孔径和型式，使其泄水能力 Q ≥ Qp。
1. 盖板涵
|
净跨径L₀ (m) |
净高H₀ (m) |
泄水能力Q (m³/s) |
适用流量范围 (m³/s) |
|
1.5 |
1.0 |
2.09 |
|
|
2.0 |
2.0 |
8.26 |
|
|
3.0 |
2.5 |
17.79 |
|
|
4.0 |
3.0 |
30.81 |
|
|
4.0 |
4.0 |
51.03 |
|
2. 箱涵
|
净跨径L₀ (m) |
净高H₀ (m) |
泄水能力Q (m³/s) |
适用流量范围 (m³/s) |
|
2 |
2.0 |
7.95 |
|
|
4 |
3.0 |
29.66 |
|
|
6 |
5.0 |
107.43 |
|
|
6 |
7.5 |
208.43 |
|
3. 圆管涵
|
孔径d (m) |
进水能力Q (m³/s) |
适用流量范围 (m³/s) |
|
0.80 |
0.34 ~ 0.50 |
|
|
1.00 |
0.59 ~ 0.88 |
|
|
1.20 |
0.94 ~ 1.38 |
|
|
1.50 |
1.60 ~ 2.40 |
|
|
2.00 |
3.36 ~ 4.96 |
|
四、总结与快速估算表
|
集雨面积 F (km²) (估算参考) |
估算设计流量 Qp (m³/s) |
可选涵洞类型及最小尺寸建议 |
|
F < 0.1 |
Qp < 0.5 |
Φ0.8m 圆管涵 |
|
F ~ 0.5 |
Qp ~ 2~3 |
Φ1.5m 圆管涵 或 1.5×1.0m 盖板涵 |
|
F ~ 1.0 |
Qp ~ 5~8 |
Φ2.0m 圆管涵 或 2.0×2.0m 盖板涵/箱涵 |
|
F ~ 5.0 |
Qp ~ 20~30 |
4.0×3.0m 盖板涵 或 4.0×3.0m 箱涵 |
|
F ~ 10.0 |
Qp ~ 40~60 |
4.0×4.0m 盖板涵/箱涵 或 6.0×3.0m 箱涵 |
特别说明
Qp 受暴雨强度、地形、土质等多因素影响巨大。实际设计时必须通过规范公式计算确定。Qp > 100 m³/s）时，多孔箱涵或小桥可能是更经济的方案。
