在中铁和中天等项目现场，我们学习了桥架穿楼板免留洞预埋件工艺，线管接入桥架预埋件，并一次性预埋成型，取代传统预留洞口做法，后期节省了二次封堵工序，避免了防火封堵质量通病，降本增效、质量可靠。

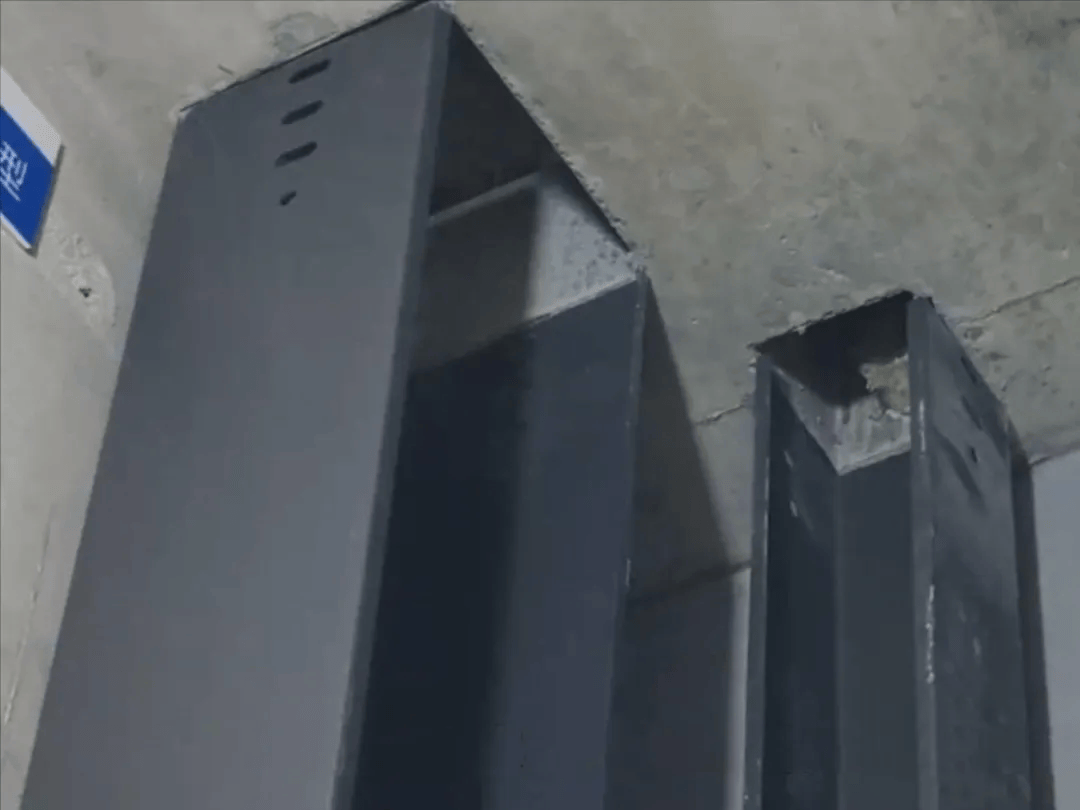

桥架预埋件工艺

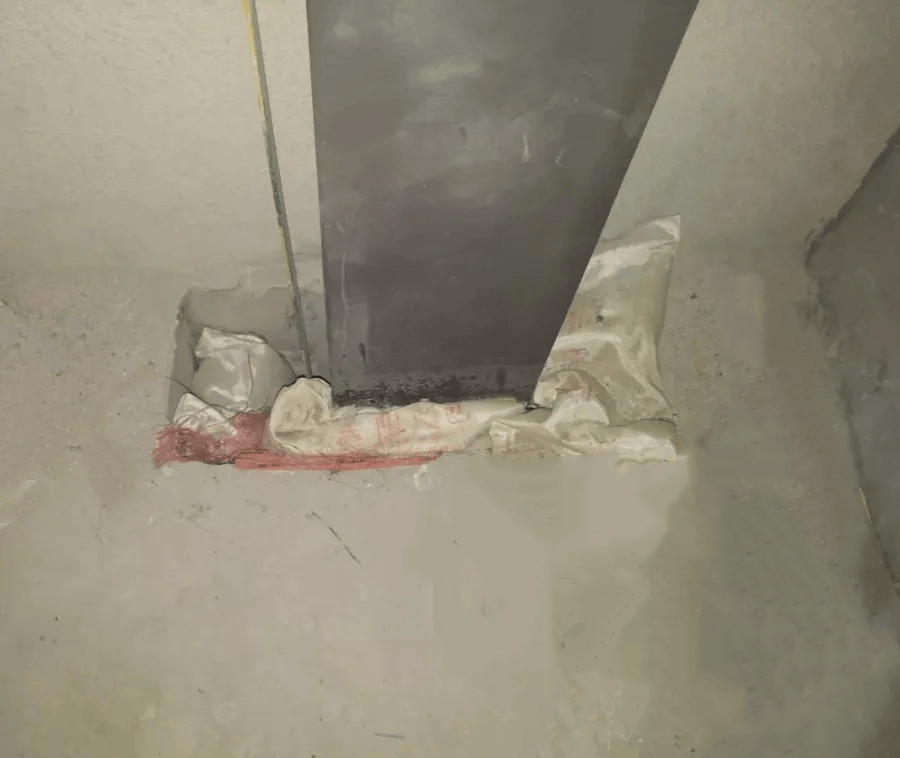

桥架穿楼板传统施工做法是在主体阶段先预留尺寸大于桥架的洞口，桥架安装后再对洞口周圈进行防火封堵，需要支模、吊洞、封堵等多道工序，不仅费工费时，而且存在防火封堵质量通病隐患。

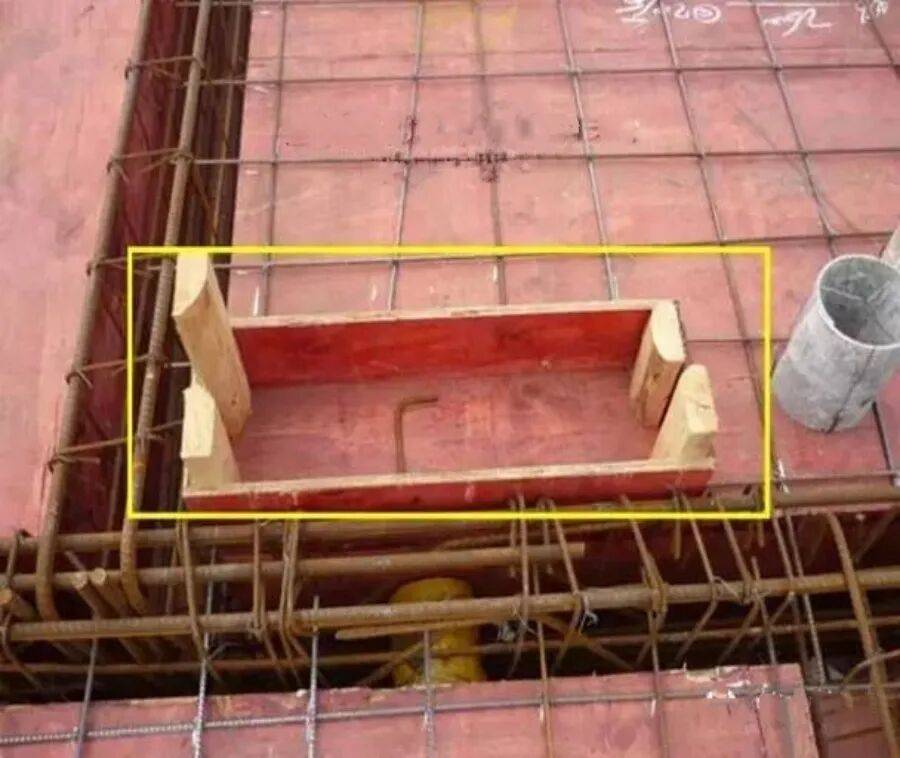

桥架穿楼板传统工艺
中铁项目创新应用的预埋件工艺，采用与桥架同规格的预埋件，可现场自制，也可采购成品件，通过底部翼板与模板固定，直接随主体结构一次预埋在楼板内，上下与桥架可通过连接片连接固定。

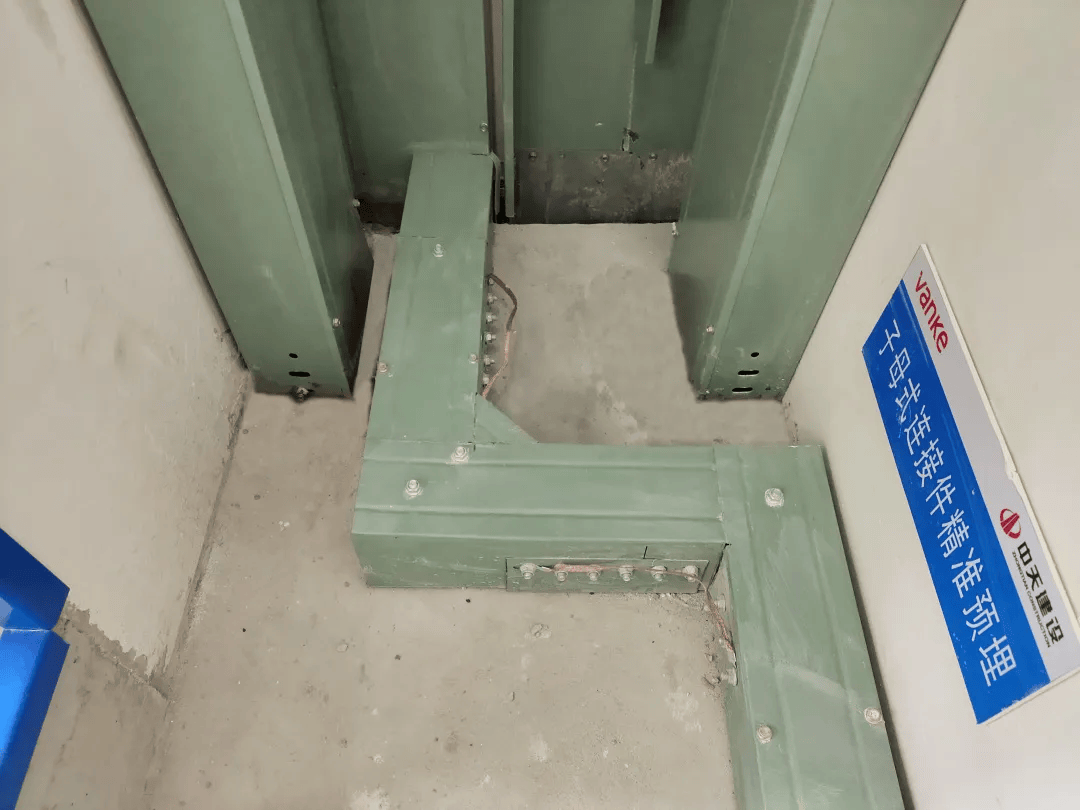

桥架预埋件工艺

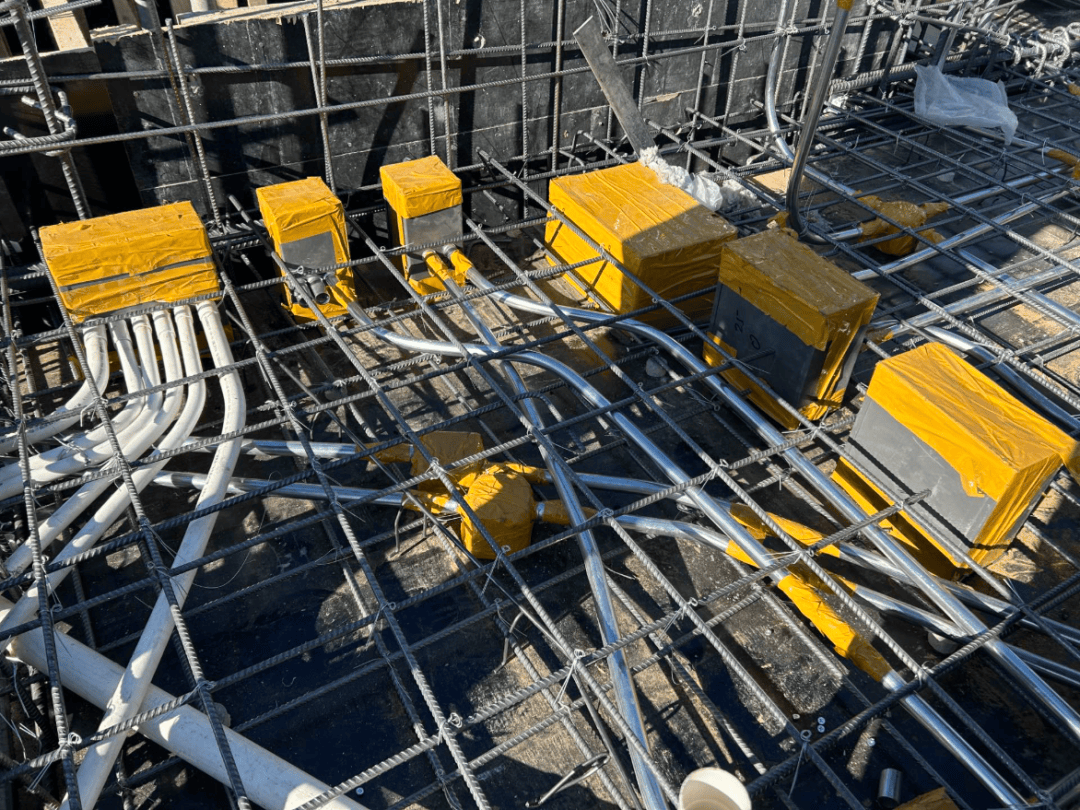

桥架预埋件工艺，无需留大洞后二次封堵，管线也可同步预埋接入桥架，节省了后续二次施工多道工序，而且规避质量通病，提升观感质量，近年来已广泛应用于建筑工程。土木工程网

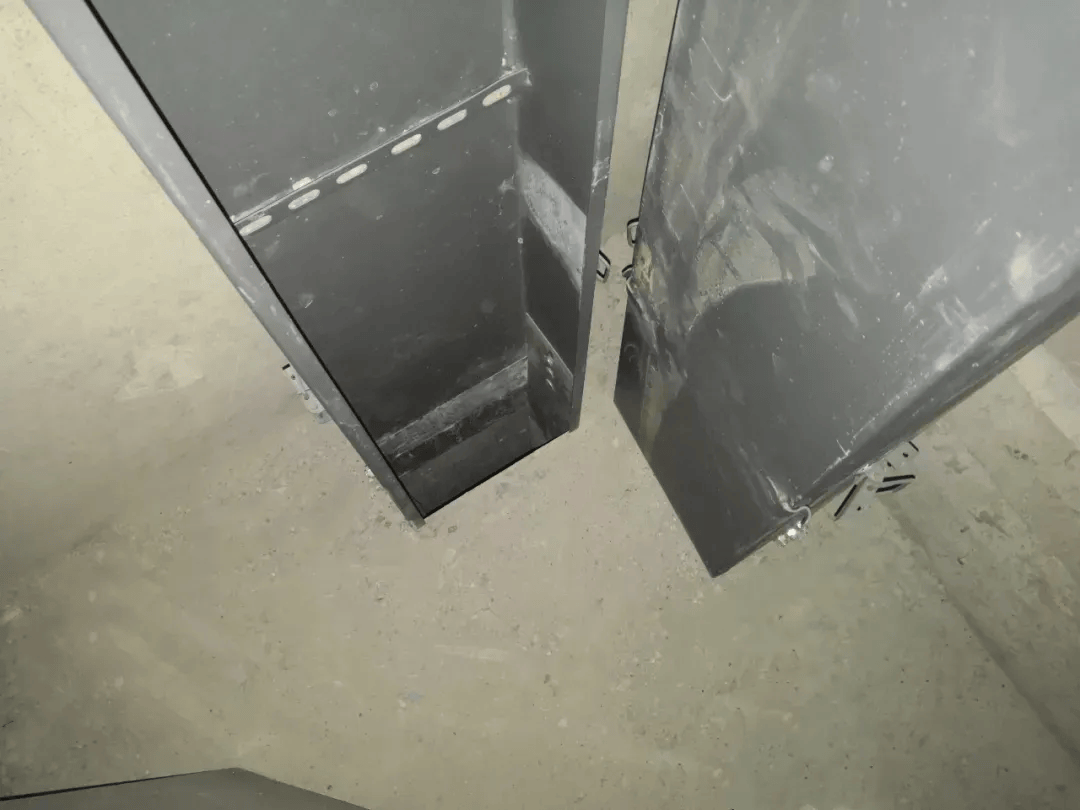

桥架预埋件工艺

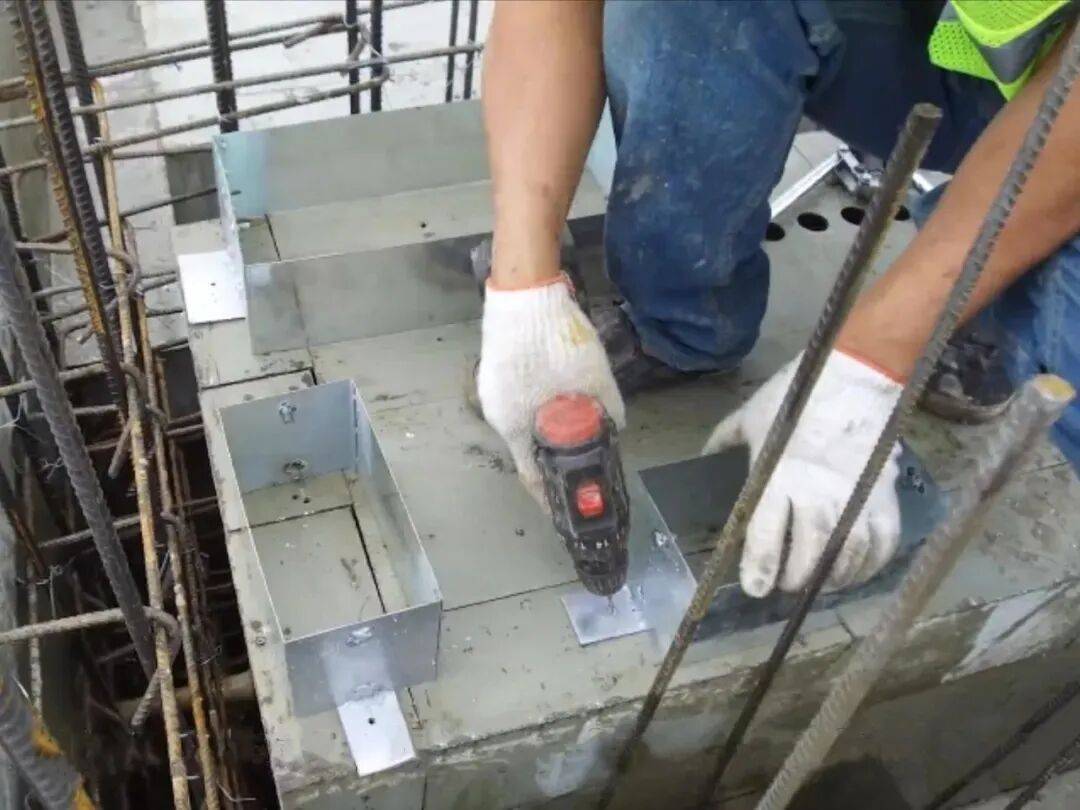

桥架预埋件工艺的控制要点为精准定位：施工前对电井平面布置图深化设计，确定桥架预埋节定位图纸，优化桥架定尺长度；基于定位图精准放线，两侧翼板通过螺钉或铆钉固定在模板上，防止偏位，使用胶带或盖板进行临时防护。
精准定位

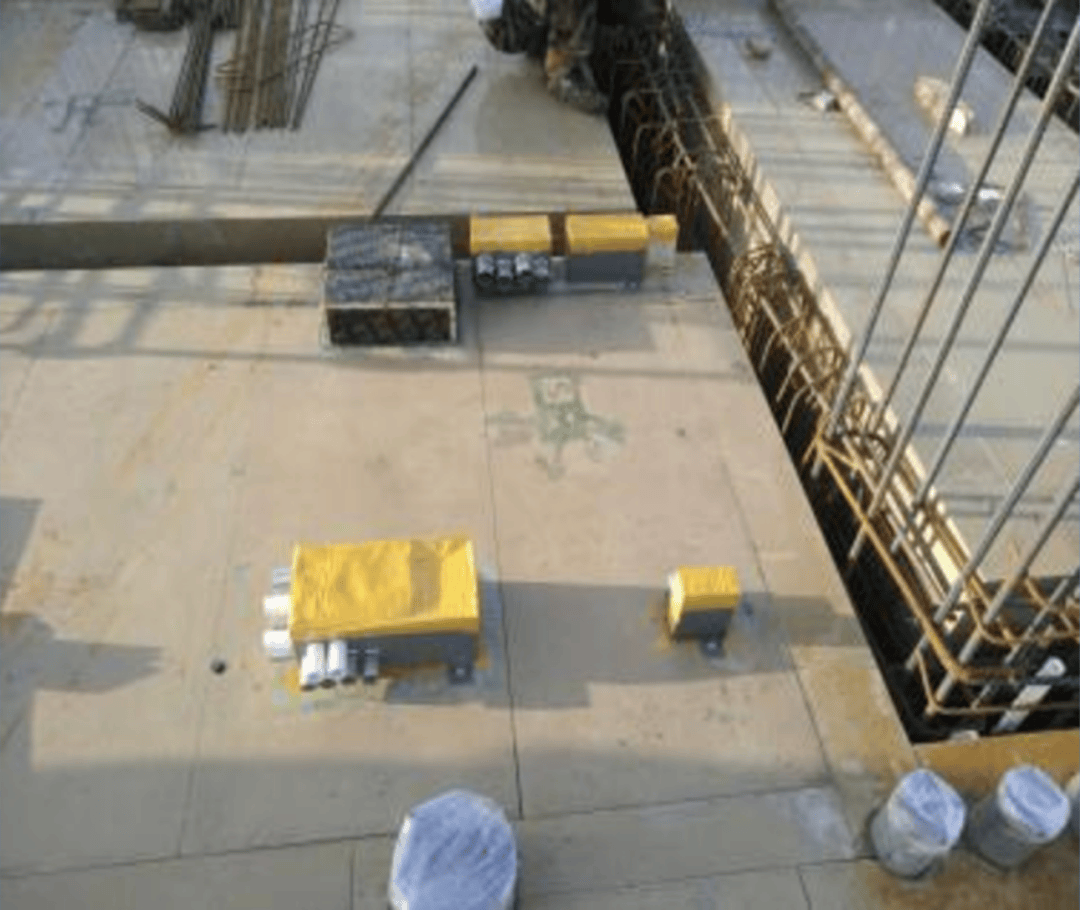

桥架预埋件工艺效果
