高速公路钢筋加工制作机械化施工质量管理 (PPT格式)

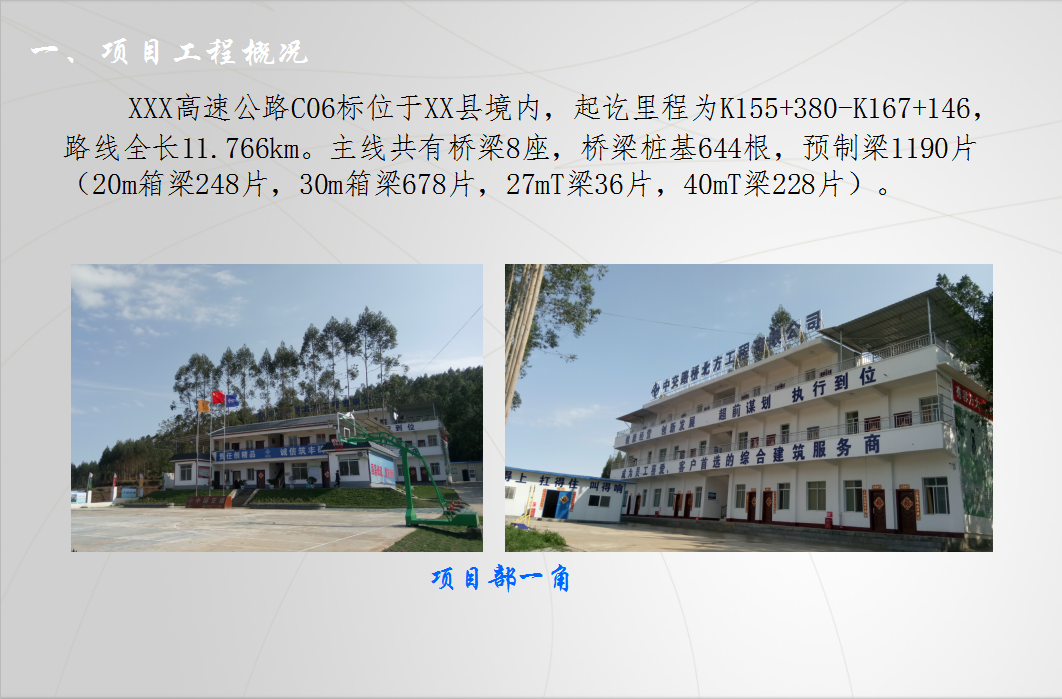

XXX高速公路C06标位于XX县境内,起讫里程为K155+380-K167+146,路线全长11.766km。主线共有桥梁8座,桥梁桩基644根,预制梁1190片(20m箱梁248片,30m箱梁678片,27mT梁36片,40mT梁228片)。
项目部严格按照标准化建设,严把施工质量关。项目桥梁较多,项目钢筋加工量约23700吨,桩基及墩柱钢筋笼主筋连接设计要求为机械连接,为了提高工效,确保施工质量,项目部配置了新型(GD4028B型卧式无级剪刀式半自动金属带锯床+HGS-40型小型全自动钢筋剥肋滚丝机)钢筋加工机具。
产品介绍

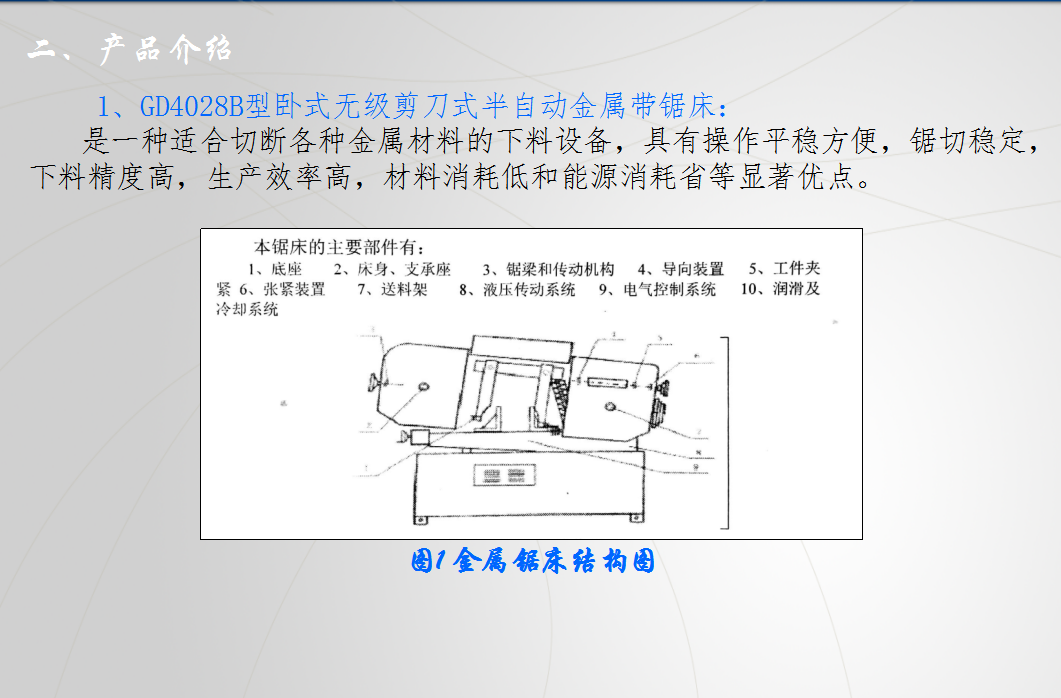

1、GD4028B型卧式无级剪刀式半自动金属带锯床:
是一种适合切断各种金属材料的下料设备,具有操作平稳方便,锯切稳定,下料精度高,生产效率高,材料消耗低和能源消耗省等显著优点。
2、HGS-40型小型全自动钢筋剥肋滚丝机:
主要用于建筑工程带肋钢筋的直螺纹丝头加工,是实现钢筋直螺纹连接工艺的关键设备。可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满,尺寸精度高,机械强度高。可加工直径16-40毫米的HRB335级和HBR400级带肋钢筋的正螺纹与反螺纹。
HGS-40型钢筋直螺纹滚丝机,由机架、夹紧钳、导轨、滑套、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。
工艺介绍
钢筋机械连接加工采用GD4028B型卧式无级剪刀式半自动金属带锯床结合HGS-40型钢筋直螺纹滚丝机,金属锯床对成捆钢筋端头进行切割,保证钢筋端头平整,再采用直螺纹滚丝机对钢筋进行车丝加工。
1、钢筋放置于锯床上,确定下料长度并按钢筋的尺寸和材质,选择适应的切削速度和锯条进给速度。
2、启动液压装置,对钢筋进行固定,保证钢筋切割过程中端头的平整。
3、启动液压锯床,对钢筋进行切割,切割完的钢筋端头平整光滑,为钢筋车丝做好准备。
