城中村改造安置房高层住宅建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-04-07
  • 资料类型:RAR
  • 资料大小:26 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
城中村改造安置房高层住宅建筑施工图纸
本工程总建筑面积235511.49平方米 (地上:计容167359.40平方米,不计容(架空建筑面积) 3221.25,地下:夹层8457.84平方米,地下室56473平方米(其中人防15510.7平方米))。包括6栋19层、4栋24层、1冻26层的高层居住建筑,2栋20层、3栋1层社区配套用房,4栋1层的变电所、计量间、垃圾收集点。地下夹层非机动车库、地下机动库(包括人防),具体详见各子项概况。
城中村改造安置房高层住宅建筑施工图纸包括地下夹层平面图、4#楼地下夹层平面图、5#楼地下夹层平面图、9#楼二层平面图、三层平面图、四~十七、十九层平面图、十八层平面图、楼、电梯大样图、自行车坡道大样图、厨房、卫生间平面大样图、门窗立面大样图、门窗表等

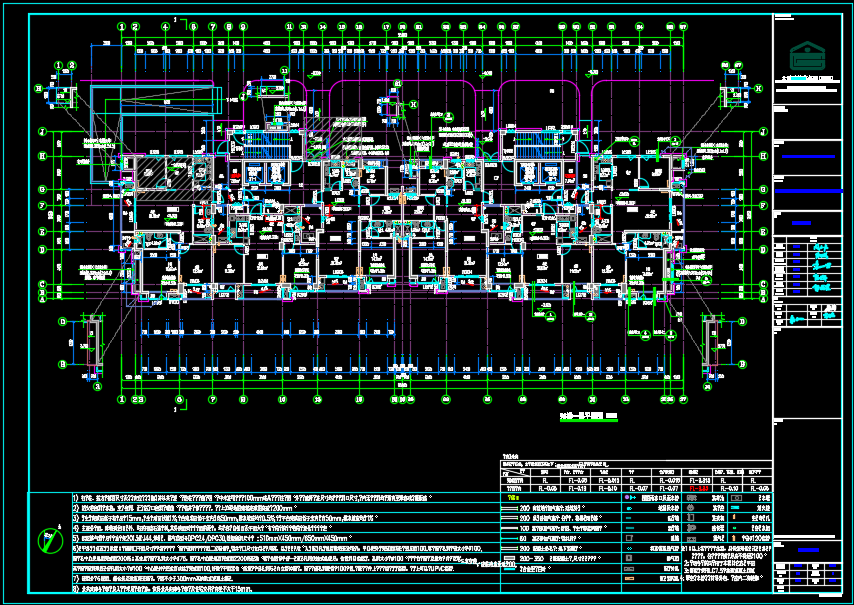

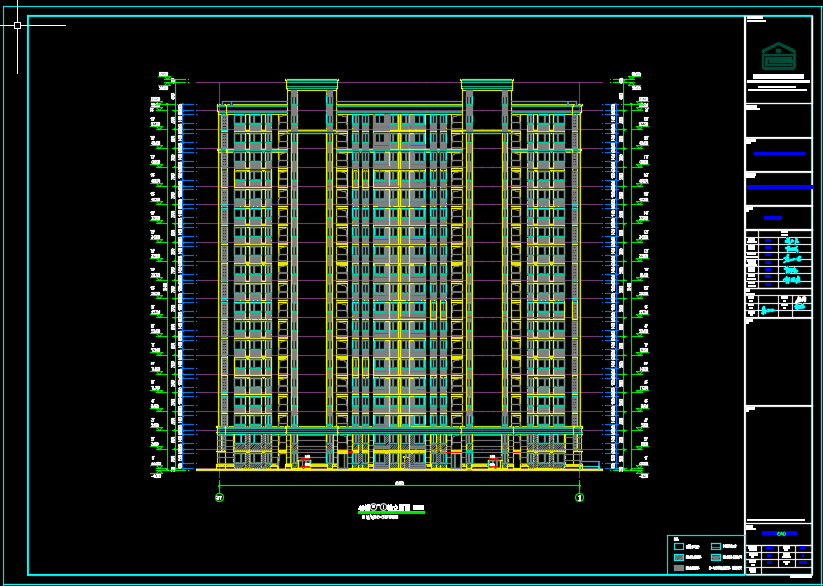

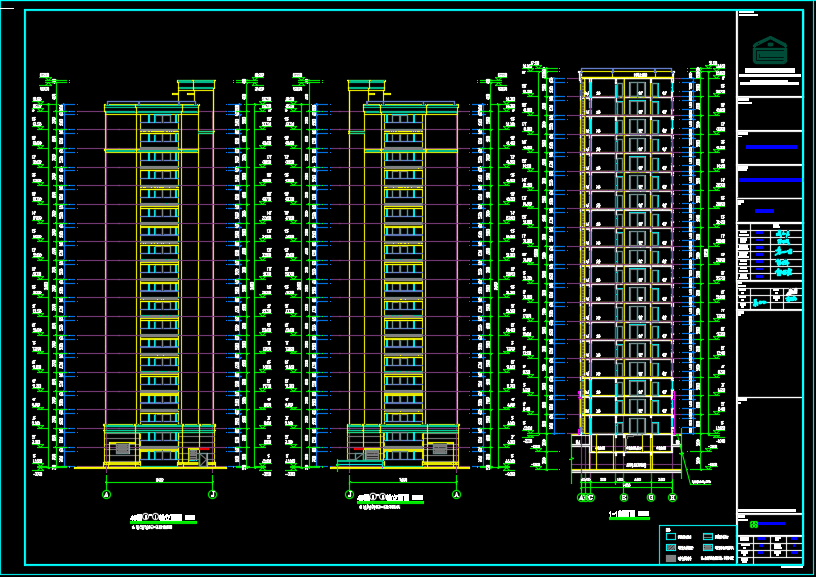

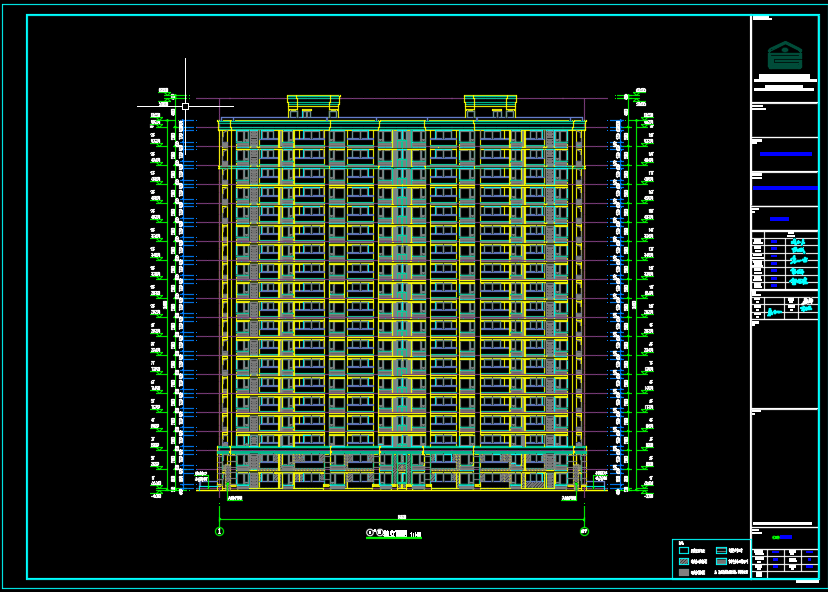

资料截图
  • 城中村改造安置房高层住宅建筑施工图纸
  • 城中村改造安置房高层住宅建筑施工图纸
  • 城中村改造安置房高层住宅建筑施工图纸
  • 城中村改造安置房高层住宅建筑施工图纸
