超高层办公楼全套施工图纸(含建筑结构水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-08-11
  • 资料类型:RAR
  • 资料大小:275 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
超高层办公楼全套施工图纸(含建筑结构水电暖)
超高层办公楼全套施工图纸含建筑、结构、水电暖图纸,dwg、PDF格式
图纸包括商务办公楼一层平面图、商务办公楼二层平面图、商务办公楼屋顶层平面图、商务办公楼十六~二十二层平面图、商务办公楼1-1剖面图、地下三层平面图、地下一层平面图、一层平面图、屋面层平面图、剖面图、商务办公楼局部详图、门窗大样、门窗大样、卫生间大样图、墙身大样、负三层~负二层墙柱定位图、负一层墙柱定位图、一层~二层墙柱定位图、三层墙柱定位图、四层~六层墙柱定位图、屋面层及以上墙柱配筋图、三层墙柱配筋图
资料截图

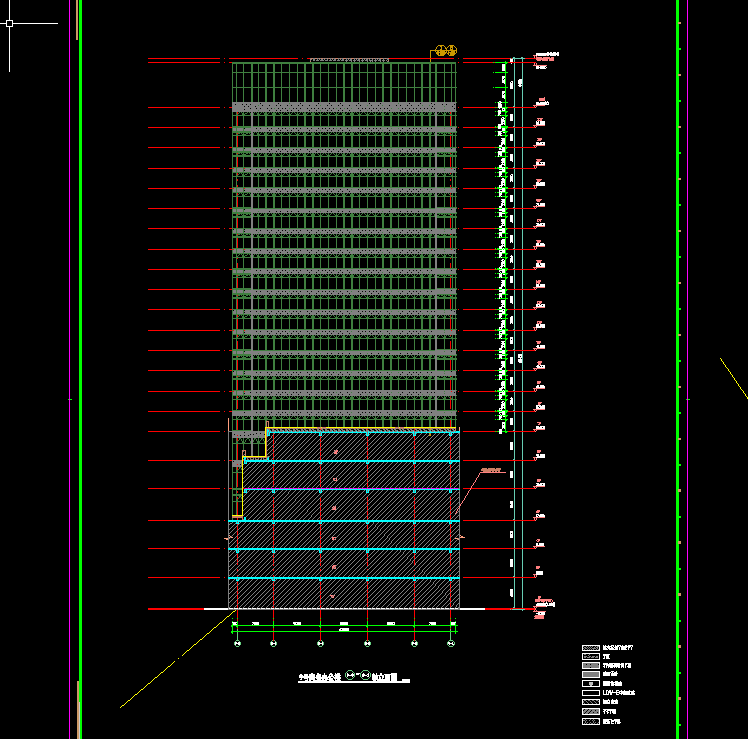

  • 超高层办公楼施工图纸

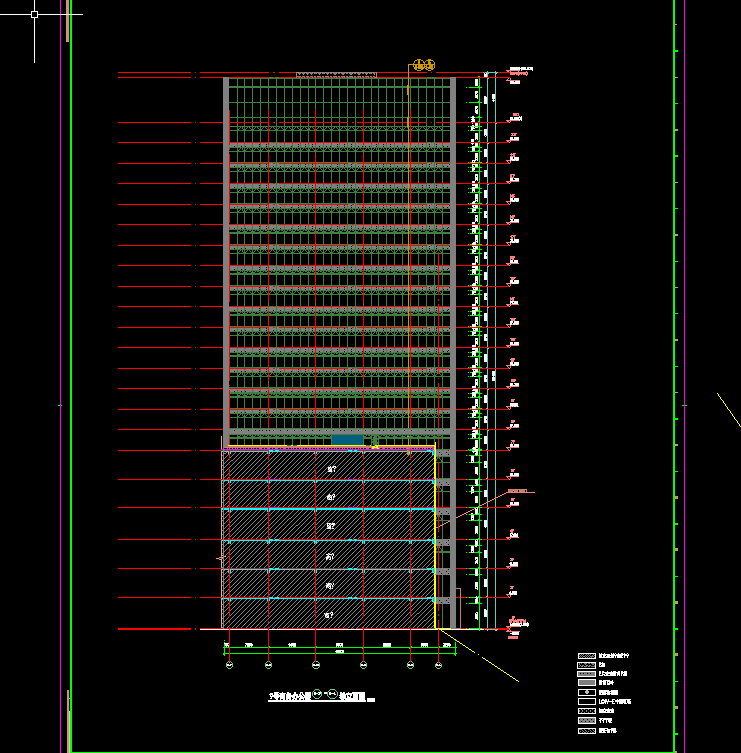

  • 超高层办公楼施工图纸

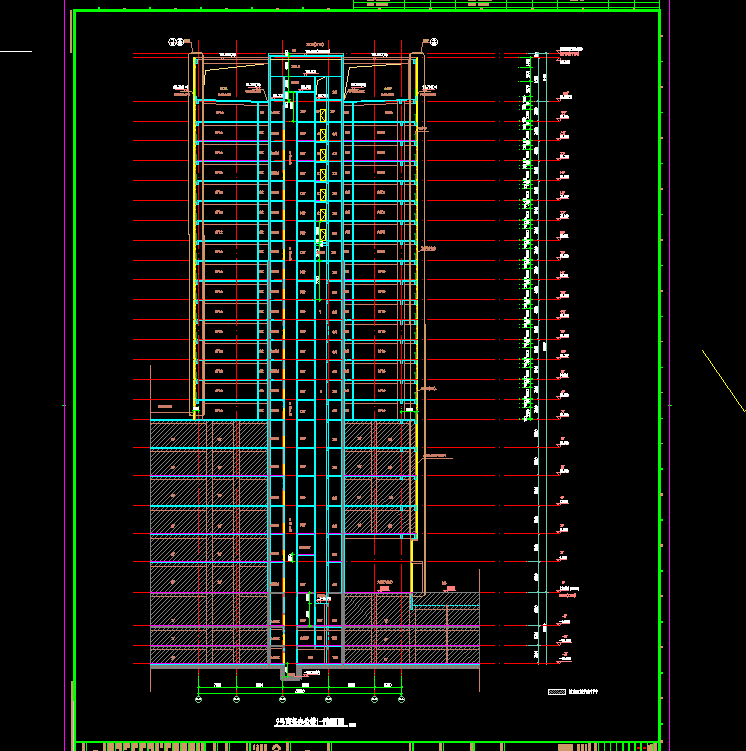

  • 超高层办公楼施工图纸
