国际贸易中心建筑结构水电暖施工图纸(全专业)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-31
  • 资料类型:RAR
  • 资料大小:196 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
国际贸易中心建筑结构水电暖施工图纸(全专业)
建设用地面积: 17595平方米
总建筑面积: 80526平方米
其中:地上建筑面积 62323平方米
地下建筑面积 18203平方米
建设基底面积: 3520平方米
建筑高度:149.95m
建筑层数:地上37层,,地下2层
建筑等级:本工程为超高层建筑,属一类高层建筑,建筑主楼和地下室耐火等级为一级,裙楼的耐火等级为二级,建筑物结构合理使用年限为50年
建筑功能:办公
主要结构类型: 上部结构采用钢筋混凝土框架-核心筒结构,桩基采用钢筋混凝土钻孔灌注桩
人防工程: 本工程在地下二层设六级二等人员掩蔽所,详细说明见人防部分图纸。
国际贸易中心建筑结构水电暖施工图纸(全专业)包括总平面图、地下室柱网定位图、地下二层平时平面图、地下一层平面图、一层平面图、二层平面图、五~十一层平面图、第一避难层平面图(十三层)、十四~二十五层平面图、屋顶层平面图、机房层平面图、水箱层平面图、水箱屋顶层平面图、屋顶核心筒立面图、下沉广场立面图、中庭及观光电梯详图、金字塔详图、地下一层核心筒详图、一层核心筒详图、二~四层核心筒详图

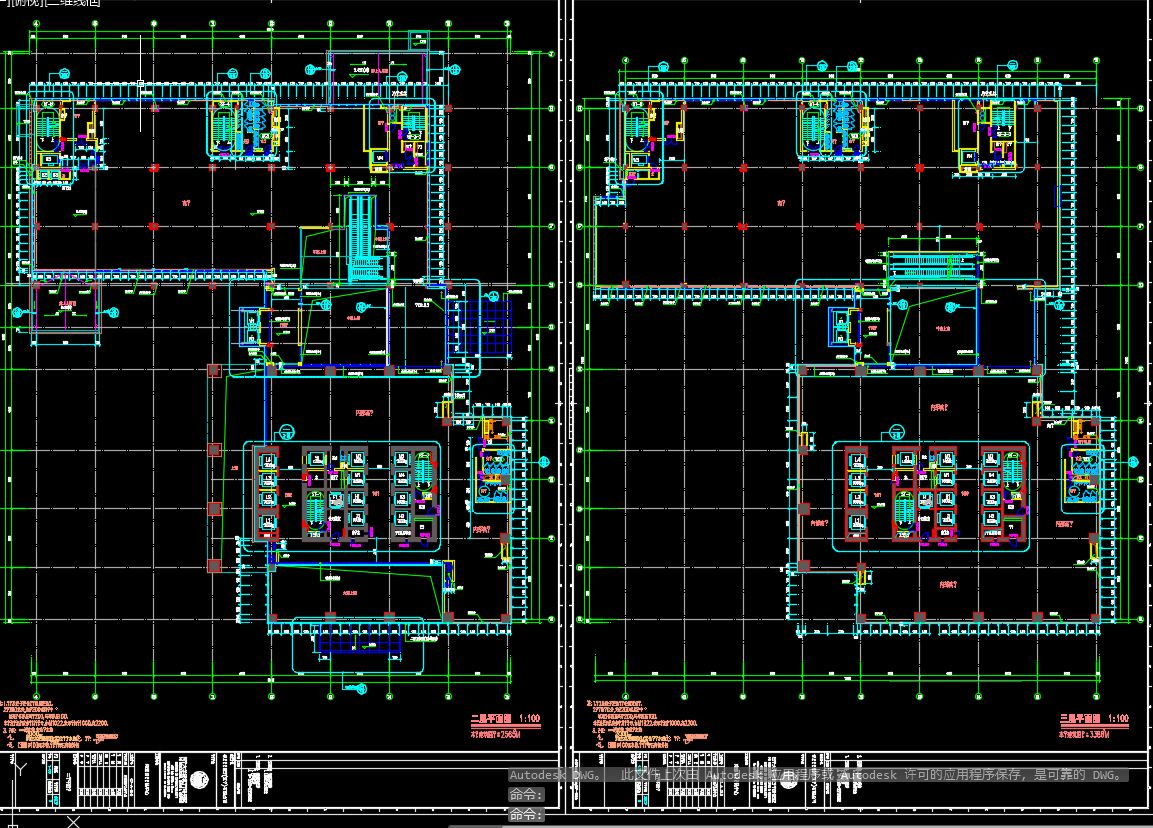

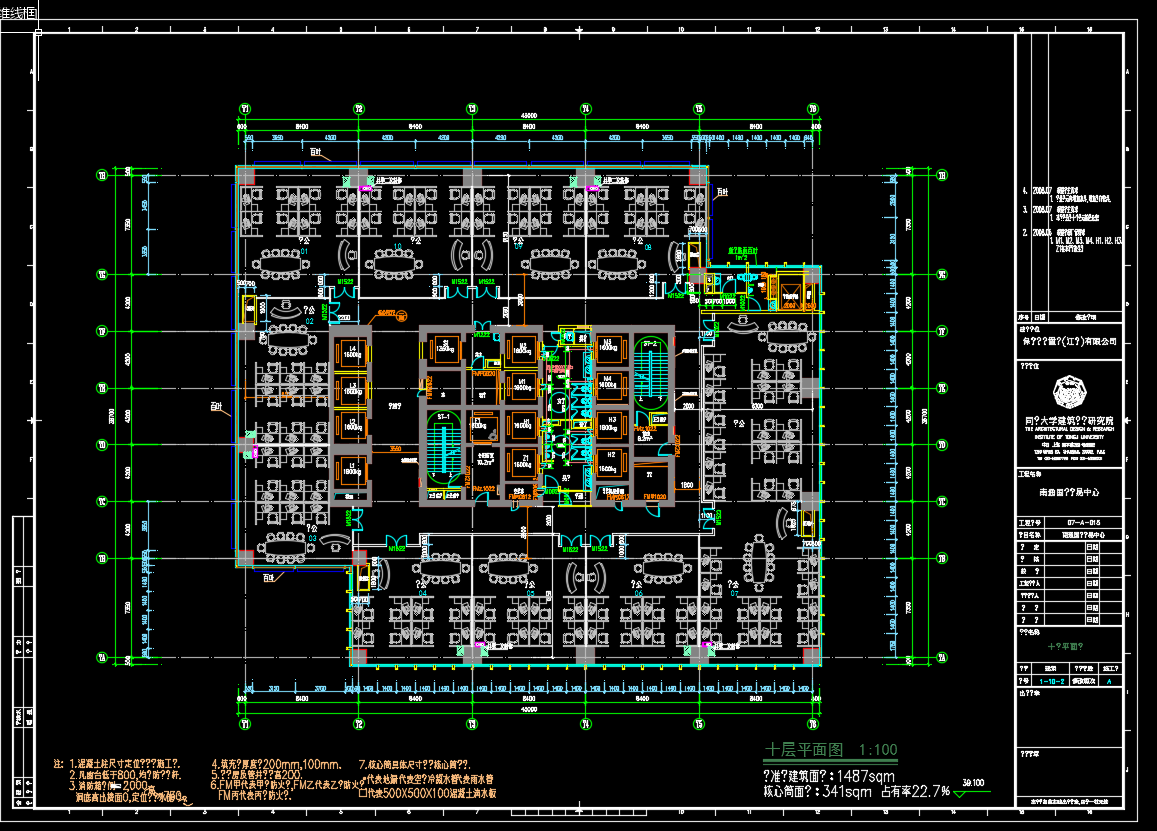

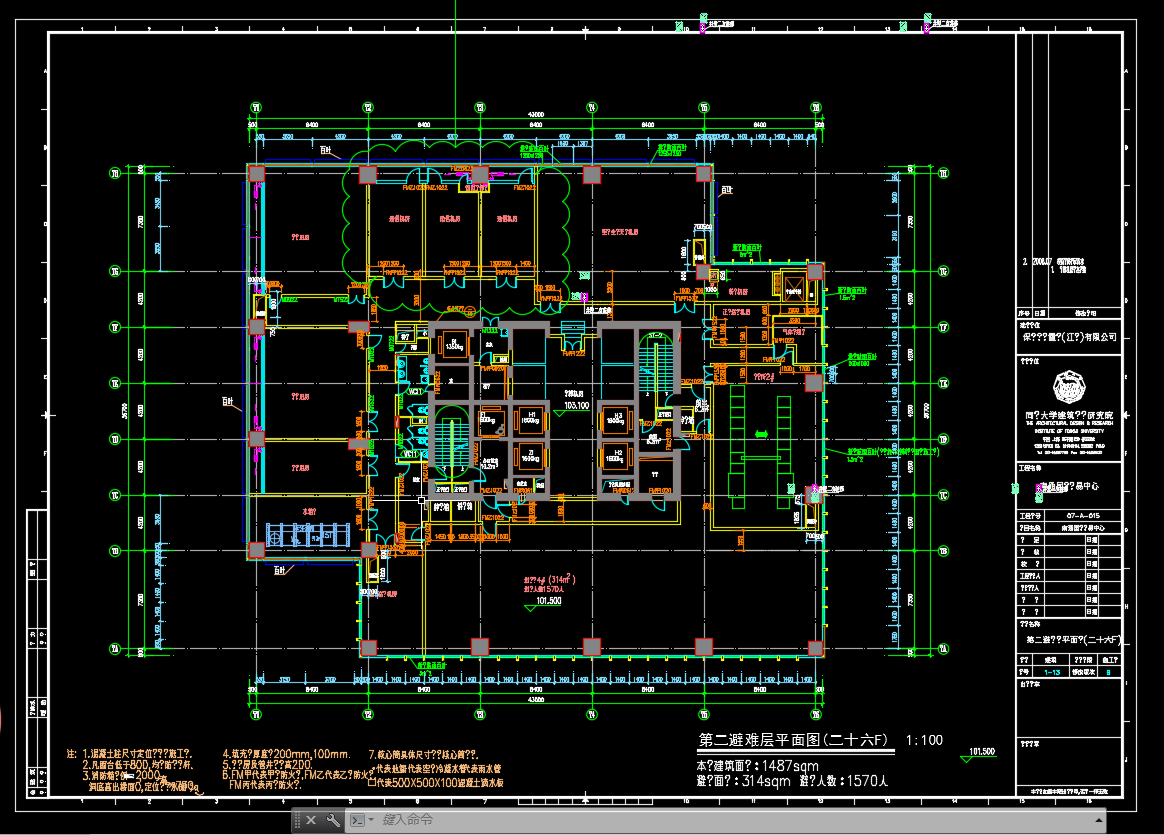

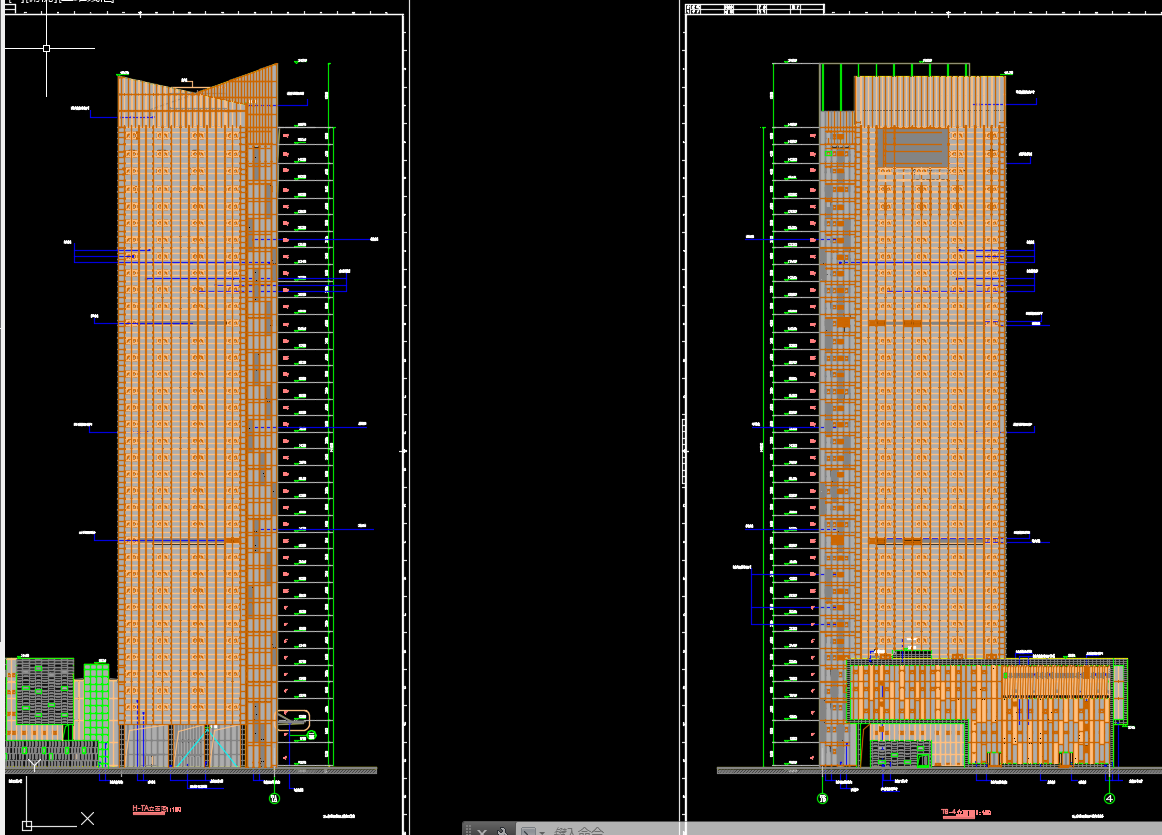

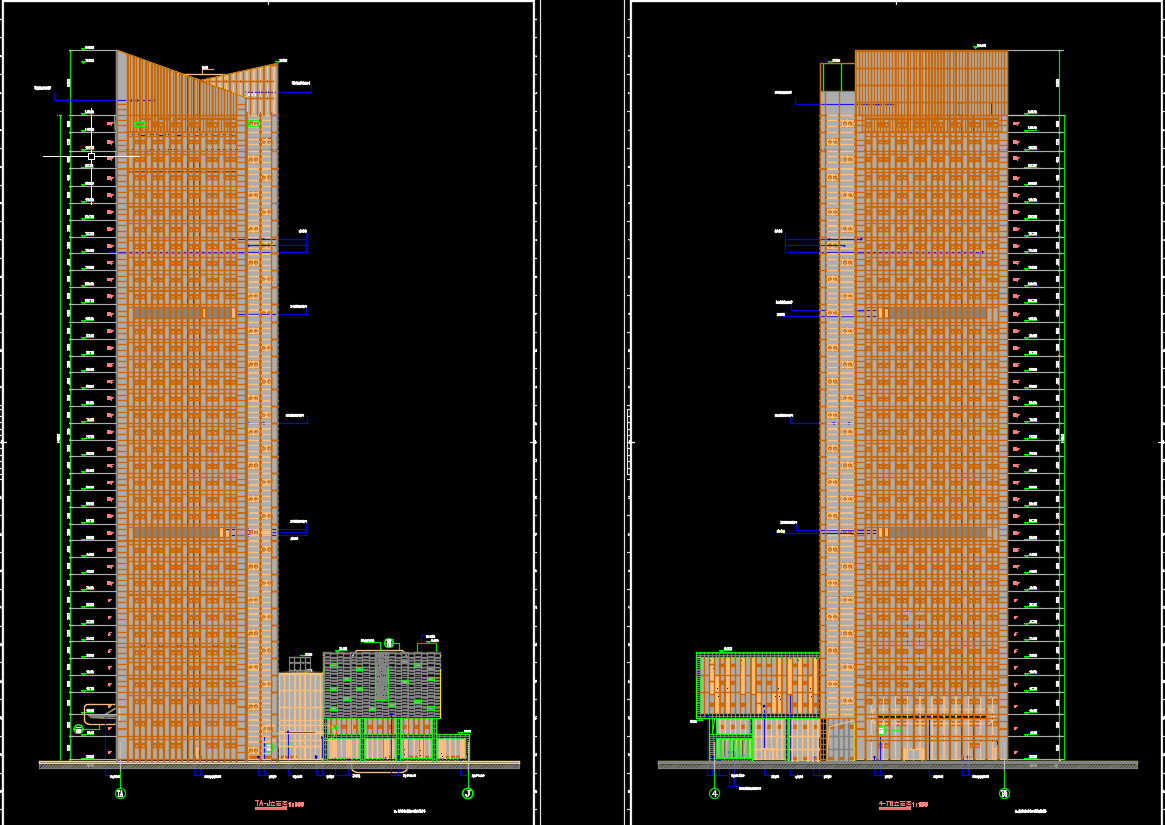

资料截图
  • 国际贸易中心建筑结构水电暖施工图纸(全专业)
  • 国际贸易中心建筑结构水电暖施工图纸(全专业)
  • 国际贸易中心建筑结构水电暖施工图纸(全专业)
  • 国际贸易中心建筑结构水电暖施工图纸(全专业)
  • 国际贸易中心建筑结构水电暖施工图纸(全专业)
