某机场给排水竣工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-06-24
  • 资料类型:RAR
  • 资料大小:104 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某机场给排水竣工图纸
整体造型嵌入航站楼和综合服务楼,与航站区主体工程形成一个整体。停车楼工程地上三层分为东西停车楼,地下为一层整体平面,局部设置设备管廊。停车楼地下一层及二层分别与航站楼地下一层及二层标高一致,因此楼层名称与航站楼统一。
某机场给排水竣工图纸包括给水、中水系统原理图污水排水、雨水排水系统原理图、消火栓系统原理图、自动喷水灭火系统原理图、室外疏散路(-6.60)管线平面图、地下二层给排水平面图、地下一层给排水平面图、地下一层消防平面图、消防平面图等
资料截图

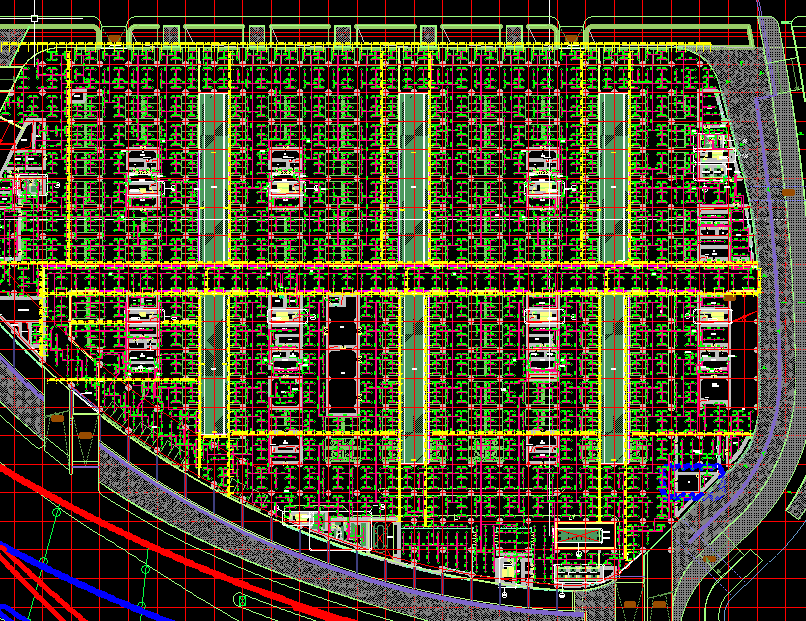

  • 机场给排水竣工图

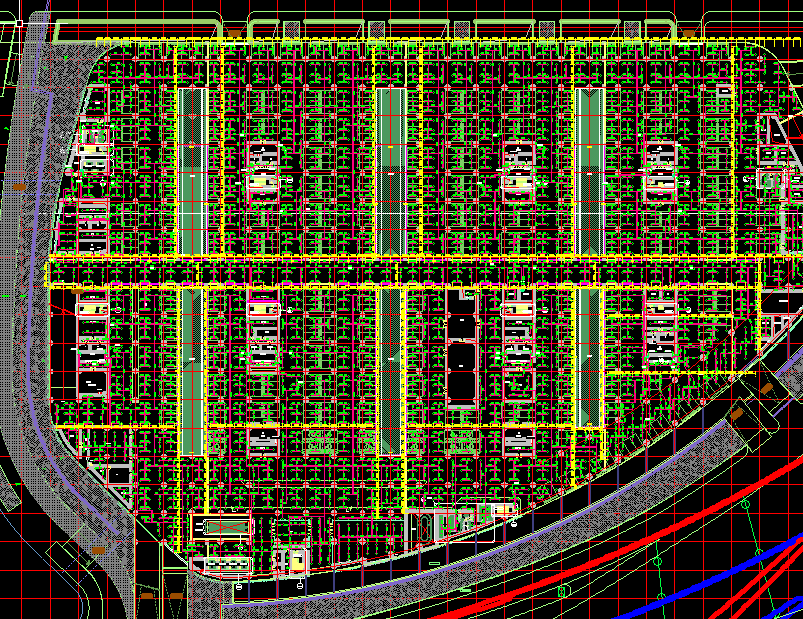

  • 机场给排水竣工图

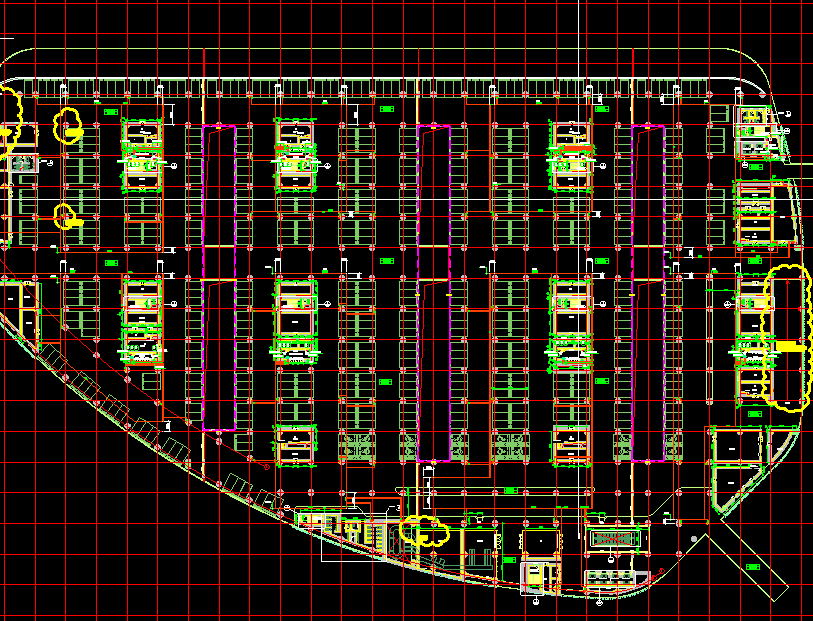

  • 机场给排水竣工图
