规范条文解读:吊环锚入混凝土的深度为啥取≥30d？

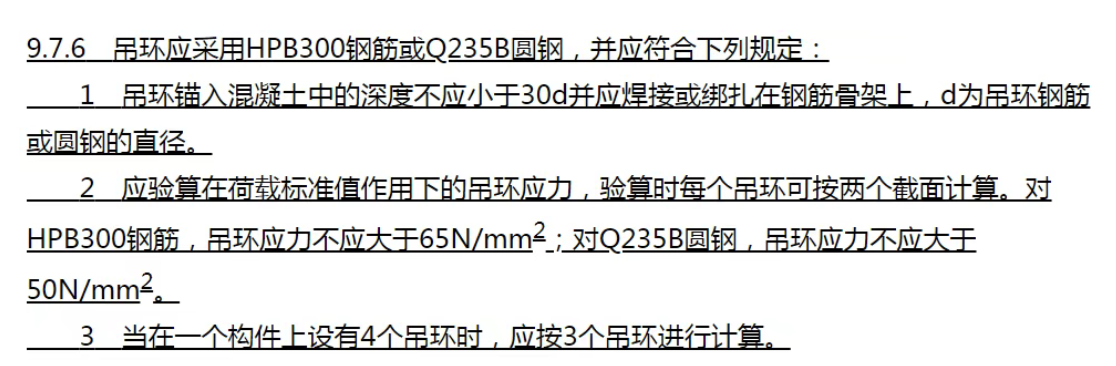

如上所示，吊环的锚固长度30d是怎么确定的呢？

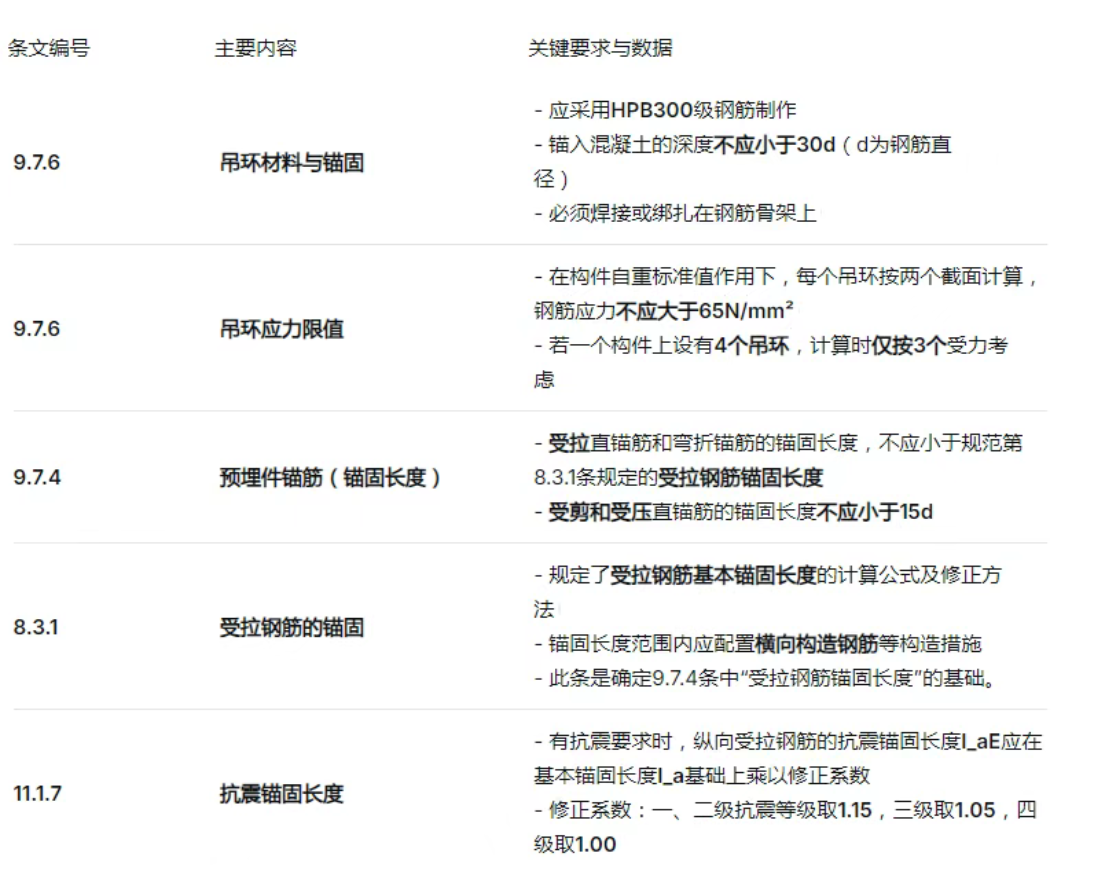

吊环锚入混凝土的深度不小于钢筋直径的30倍，主要来源于《混凝土结构设计规范》GB50010及非规范的施工手册，其确定依据可以概括为：基于光圆钢筋（HPB300）与混凝土的粘结锚固强度理论计算值，并考虑吊环的受力特点、材料特性及安全储备后，取用的简化构造要求。

1. 钢筋锚固长度的基本计算公式

混凝土结构中，钢筋的锚固长度 la一般按以下公式计算（见GB 50010-2010 第8.3.1条）：

其中：

• α —— 钢筋外形系数（光圆钢筋取0.16，带肋钢筋取0.14）；

• fy—— 钢筋的抗拉强度设计值；

• ft —— 混凝土轴心抗拉强度设计值；

• d — 钢筋直径；

注意：

对于吊环钢筋规范不直接使用钢筋的屈服强度 fy（HPB300的fy=270N/mm²，极限强度标准值 fstk=300 N/mm²），而是采用吊环的允许应力 σlim=65 N/mm²，σlim=65 N/mm²（公式中的“应力不大于65N/mm²”）。这是因为吊环承受动力荷载、反复弯折、偏心等不利因素，规范将应力限值取得很低（远低于屈服强度），以保证弹性工作状态和足够的疲劳寿命。

2. 将吊环应力代入锚固长度公式

将公式中的fy替换为吊环允许应力 65 N/mm²，取常用混凝土强度等级（如C25、C30，ft 约为1.27～1.43 N/mm²），并考虑光圆钢筋外形系数 α=0.16：

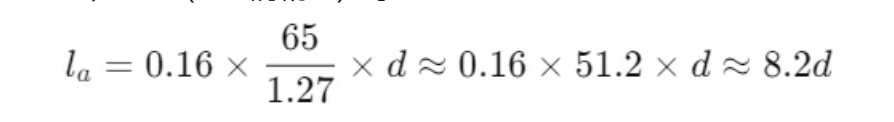

当 ft取1.27 N/mm²（C20混凝土）时：

这比30d小得多，为什么规范会取30d？

3. 放大系数与安全储备

实际规范取30d，主要考虑了以下因素，将计算锚固长度大幅提高：

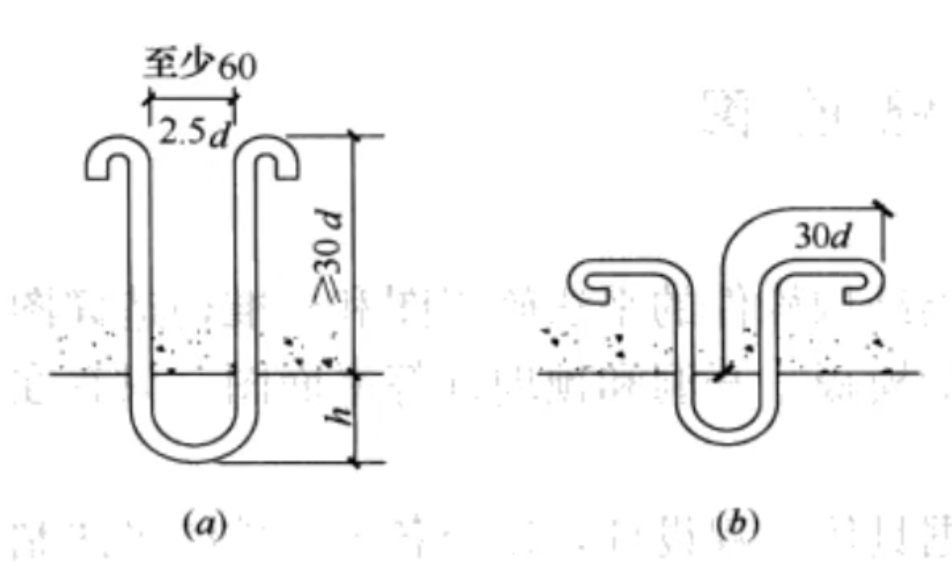

此外，光圆钢筋的锚固需要末端做180°弯钩（弯心直径2.5d，且不小于60mm），弯钩能显著提高抗拔能力。（规范中“30d”是锚环在混凝土中的净深度，弯钩长度不计入30d内）

因此，30d是一个综合理论和经验的构造最小值，而不是简单从某个单一公式精确算得的数字。

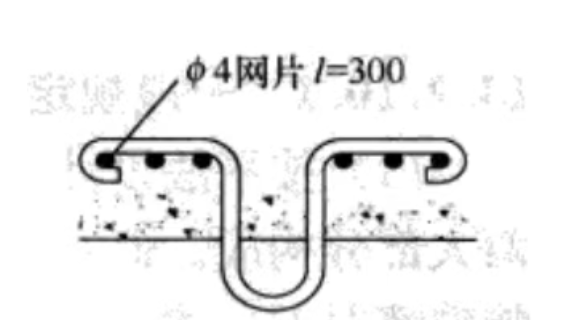

4. 埋深不够时的补充措施

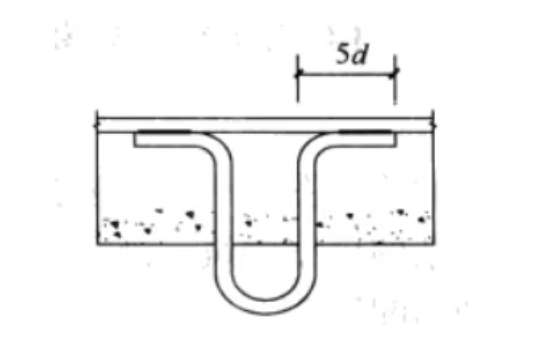

（1）吊环焊接在受力筋上
