有时建筑图画好后，需要画电气图，建筑图上有需要删除的部分如果按照删除的方法就有点南辕北辙了，这里讲述另外一种方法：

1.打开：天正电气软件，点击转条件图命令

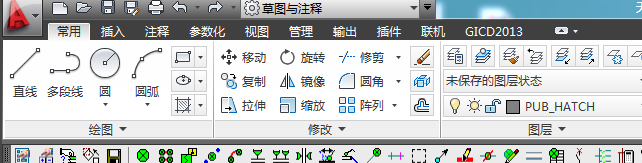

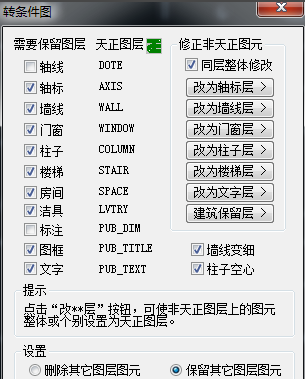

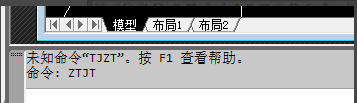

2.或者输入：XTJT

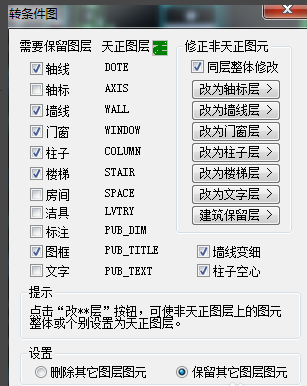

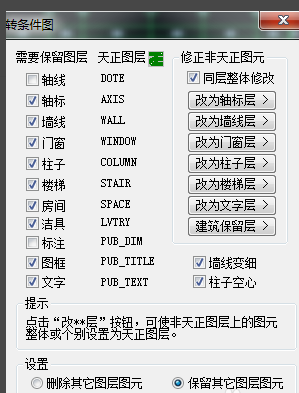

3.弹出对话框：


4.勾选属性值：

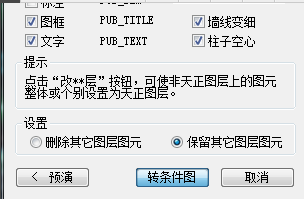

5.点击转条件图：


6.选中要装换的范围;

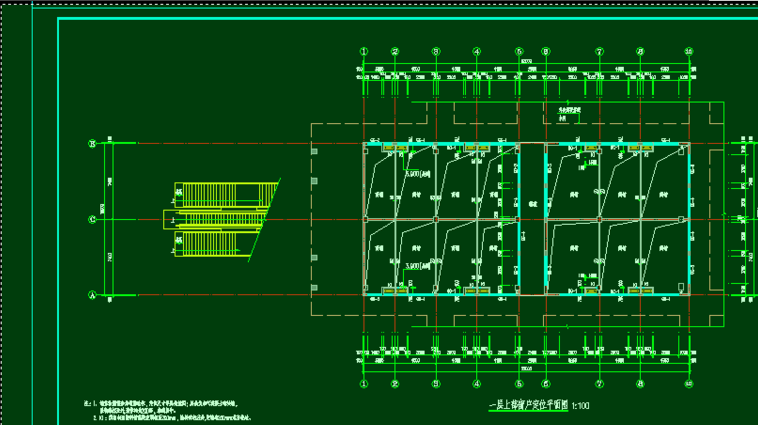

7.右键确定：（注意转换前后的两幅图的变化）


8.如果担心转换后的效果，可以先点击：预演（相当于Word的打印预览）

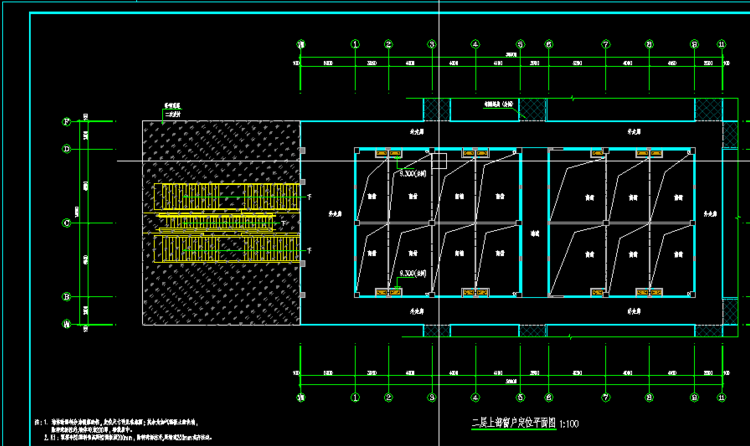

9.结果转换后一样，转换后图形干净了许多，方便画电气图。
